Resumen de conexión del transmisor de temperatura TMT142B
El transmisor de temperatura TMT142B es un instrumento de medición de temperatura de uso común en campo industrial; la calidad de su conexión afecta directamente la precisión de medición y la estabilidad del sistema. Una conexión correcta requiere clarificar la función de los terminales, el tipo de alimentación y el circuito de señal. Este artículo, basado en aplicaciones típicas, explica paso a paso los puntos clave de la conexión.

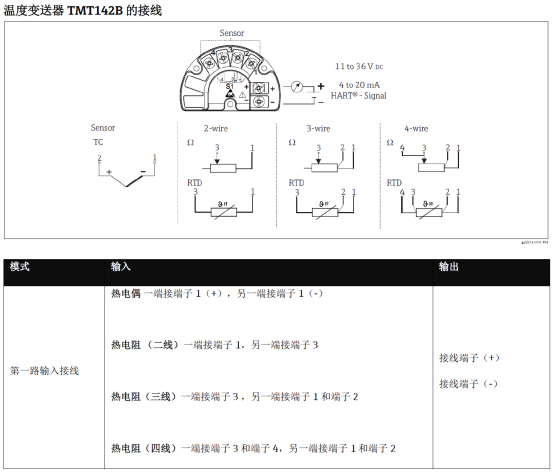

Definición y función de los terminales de conexión
El TMT142B generalmente utiliza terminales de conexión enchufables; la función de cada terminal se muestra en la siguiente tabla. Antes de conectar, verifique siempre la placa de características y el manual del producto.
| Número de terminal | Identificación | Descripción de función |
|---|---|---|
| 1 | + | Polo positivo de alimentación (normalmente 24 V DC) |
| 2 | - | Polo negativo de alimentación / polo negativo del circuito de señal |
| 3 | + | Polo positivo de entrada del sensor |
| 4 | - | Polo negativo de entrada del sensor |
Conexión del circuito de alimentación y señal
- Dos hilos: la alimentación y la señal comparten un par de conductores; el terminal 1 se conecta al polo positivo, el terminal 2 al polo negativo y en serie con la resistencia de carga.
- Cuatro hilos: la alimentación y la señal son independientes; los terminales 1 y 2 se conectan a la alimentación, los terminales 3 y 4 al sensor, y la señal de salida se conecta por separado.
- Asegúrese de que la tensión de alimentación esté dentro del rango de 12~45 V DC para evitar daños al transmisor por sobretensión.
Modo de conexión del sensor
Según el tipo de sensor (RTD de resistencia térmica o TC termopar), el modo de conexión es diferente:
- Resistencia térmica (RTD): se recomienda conexión a tres o cuatro hilos para eliminar el efecto de la resistencia de los conductores. En conexión a tres hilos, dos conductores del mismo color se conectan al terminal 3 y el otro al terminal 4.
- Termopar (TC): el polo positivo se conecta al terminal 3 y el polo negativo al terminal 4; se deben utilizar cables de compensación.
- El cable del sensor debe ser apantallado y la pantalla debe conectarse a tierra en un solo extremo.
Pasos de conexión y precauciones
Siguiendo estos pasos se garantiza una conexión segura y fiable:
- Desconecte la alimentación y confirme que no hay tensión en el sitio.
- Pele la cubierta exterior del cable, exponiendo una longitud adecuada de conductores, evitando cortocircuitos.
- Conecte el cable de alimentación y el cable del sensor según la definición de terminales, y apriete los tornillos.
- Tras verificar que la conexión es correcta, conecte la alimentación y observe el indicador del transmisor o la señal de salida.
- Utilice un multímetro para medir la corriente de salida y verificar si corresponde al rango de temperatura.
Problemas comunes y solución
- Sin señal de salida: verifique la polaridad de la alimentación, si la tensión es normal y si los terminales están flojos.
- Gran desviación de salida: verifique si la conexión del sensor es correcta y si la pantalla está bien conectada a tierra.
- Fluctuación de señal: aléjese de fuentes de interferencia electromagnética intensa y utilice cable apantallado de par trenzado.
Conclusión
Una conexión correcta es la base para el funcionamiento estable del transmisor de temperatura TMT142B. Es imprescindible distinguir los terminales de alimentación y de sensor, seleccionar el modo de conexión según el tipo de sensor y realizar correctamente el apantallamiento y la puesta a tierra. Si aún tiene dudas, consulte el manual oficial o contacte con el soporte técnico.
