I. Precauciones generales de instalación
Una instalación correcta es la premisa para garantizar la precisión de medición y la estabilidad a largo plazo de la serie PMX7x/FMX7x. Las siguientes precauciones generales se aplican a todos los modelos y deben cumplirse sin excepción.
1. Precauciones de instalación del transmisor de presión
- En instalación horizontal, el orificio de respiración (1) del instrumento debe mirar hacia abajo y mantenerse alejado de contaminantes para evitar obstrucciones.
- No limpie ni toque el diafragma con objetos duros para evitar daños.
- No lo instale cerca de la entrada de bombas ni de las paletas de agitación, para evitar que la turbulencia y las fluctuaciones de presión afecten la medición.
- Está prohibido comprimir la junta de sellado del proceso contra el diafragma de aislamiento del proceso, de lo contrario se afectará el resultado de la medición.
2. Precauciones de instalación del transmisor de presión diferencial
- No limpie ni toque el diafragma con objetos duros.
- Está prohibido comprimir la junta de sellado del proceso contra el diafragma de aislamiento del proceso, de lo contrario se afectará el resultado de la medición.
- Cuando se instalen tuberías de toma de presión en exteriores, se deben tomar medidas suficientes de protección contra heladas, por ejemplo, acompañamiento térmico de la tubería.
- La inclinación de instalación de las tuberías de toma de presión debe ser de al menos 10%, para garantizar que los condensados o gases puedan retornar sin problemas.
II. Guía de instalación de PMP71 y PMC71
Los modelos PMP71 y PMC71 son adecuados para la medición de presión y nivel; la posición de instalación debe determinarse según el medio de medición y las condiciones de trabajo.
1. Medición de presión
- Medición de presión de gas: instale el Cerabar S con válvula de cierre por encima del punto de toma de presión, para garantizar que los condensados puedan retornar al proceso.
- Medición de presión de vapor: instale el Cerabar S con tubo de condensación por encima del punto de toma de presión. El tubo de condensación permite reducir la temperatura hasta cerca de la temperatura ambiente. Antes de la puesta en marcha, llene el tubo de condensación con líquido.
- Medición de presión de líquidos: instale el Cerabar S con válvula de cierre por debajo del punto de toma de presión, o a la misma altura que el punto de toma de presión.
2. Medición de nivel
- Instale el Cerabar S por debajo del punto de medición más bajo.
- No instale el instrumento en las siguientes posiciones: en la zona de carga, en la boca de descarga del tanque o en posiciones dentro del tanque que puedan verse afectadas por las señales de impulso de presión generadas por el agitador.
III. Puntos clave de instalación del tubo capilar del PMP75
Al instalar el tubo capilar del PMP75, se deben tener en cuenta las siguientes consideraciones para garantizar la precisión de medición y la vida útil del instrumento.
- Sin vibraciones (evitar fluctuaciones de presión adicionales).
- No instalar cerca de tuberías de calefacción o refrigeración.
- Cuando la temperatura ambiente sea inferior o superior a la temperatura de referencia, se debe aislar térmicamente el tubo capilar.
- Al instalar con soporte de montaje, se deben eliminar suficientemente las tensiones en el tubo capilar para evitar curvaturas excesivas (radio de curvatura: 100 mm).
IV. Guía de instalación para medición de presión diferencial
Los modelos PMD70, PMD75 y FMD78 son adecuados para la medición de presión diferencial; la posición de instalación depende del medio de medición.
1. Medición de presión diferencial
- Medición de gas: instale el Deltabar S por encima del punto de medición.
- Medición de líquidos y vapor: instale el Deltabar S por debajo del punto de toma de presión.
- Medición de presión diferencial de vapor: instale el recipiente de condensación a la misma altura que el punto de toma de presión, y ambas posiciones de instalación equidistantes del Deltabar S.
2. Medición de nivel
Todos los Deltabar S son adecuados para la medición de nivel en tanques cerrados. Los modelos PMD70, PMD75, FMD76 y FMD77 son adecuados para la medición de nivel en tanques abiertos.
Medición de nivel en tanques cerrados y tanques cerrados con vapor a sobrepresión:
- PMD70, PMD75: instale el Deltabar S por debajo del punto de medición más bajo. Conecte el lado de baja presión mediante la tubería de toma de presión, asegurando que el punto de conexión en la tubería de toma de presión esté siempre por encima del nivel máximo de líquido.
- FMD76, FMD77: instale el Deltabar S directamente en el tanque. Conecte el lado de baja presión mediante la tubería de toma de presión, asegurando que el punto de conexión en la tubería de toma de presión esté siempre por encima del nivel máximo de líquido.
- En la medición de nivel en tanques cerrados con vapor a sobrepresión, el recipiente de condensación garantiza una presión constante en el lado de baja presión.
Medición de nivel en tanques abiertos:
- FMD76, FMD77: instale el Deltabar S directamente en el tanque, con el lado de baja presión conectado directamente a la presión atmosférica.
- PMD70, PMD75: instale el Deltabar S por debajo del punto de medición más bajo, con el lado de baja presión conectado directamente a la presión atmosférica.
3. Medición de caudal
- PMD70 y PMD75 son adecuados para la medición de caudal.
- Medición de gas: instale el Deltabar S por encima del punto de medición.
- Medición de líquidos y vapor: instale el Deltabar S por debajo del punto de toma de presión.
- Medición de caudal de vapor: instale el recipiente de condensación a la misma altura que el punto de toma de presión, y ambas posiciones de instalación equidistantes del Deltabar S.

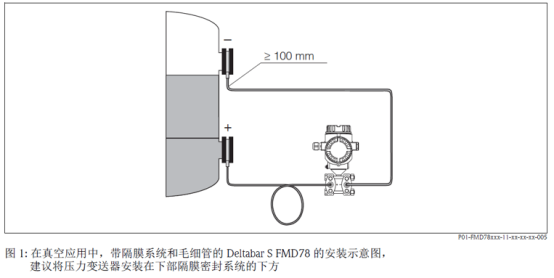

V. Puntos clave de instalación del tubo capilar del FMD78
Al instalar el tubo capilar del FMD78, para obtener resultados de medición más precisos y evitar fallos del instrumento, se debe tener en cuenta:
- Sin vibraciones (evitar fluctuaciones de presión adicionales).
- No instalar cerca de tuberías de calefacción o refrigeración.
- Cuando la temperatura ambiente sea inferior o superior a la temperatura de referencia, se debe aislar térmicamente el tubo capilar (radio de curvatura: 100 mm).
- Al utilizar un sistema de sellado de diafragma de doble lado, las dos tuberías capilares deben tener la misma temperatura ambiente y longitud.
- Los diafragmas de doble lado idénticos (por ejemplo: diámetro del diafragma de brida, material, etc.) deben conectarse siempre al lado de baja presión y al lado de alta presión (configuración estándar de fábrica).
VI. Cableado eléctrico
Un cableado correcto es la base para el funcionamiento normal del instrumento. Consulte los siguientes diagramas de conexión y especificaciones de cable.

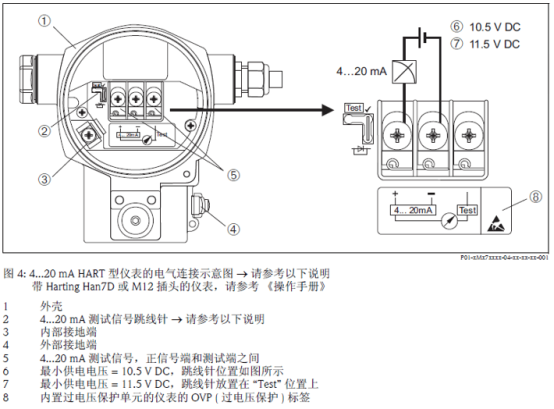

Diagrama de conexión
Especificaciones del cable
- Se recomienda utilizar cable blindado de dos hilos trenzados.
- Sección transversal del conductor de los terminales de conexión: 0...2.5 mm².
- Diámetro exterior del cable: ...9 mm.
