Descripción general de la configuración del modo de presión del PMX7x
La serie de transmisores de presión PMX7x se utiliza ampliamente en aplicaciones industriales. Configurar correctamente el modo de presión es un requisito previo para garantizar la precisión de la medición. Basado en el flujo de operación real, este artículo explica paso a paso cómo acceder al menú, seleccionar el modo de presión y completar el ajuste de cero, la configuración del rango y la configuración del tiempo de amortiguación.
Explicación detallada de los pasos de operación

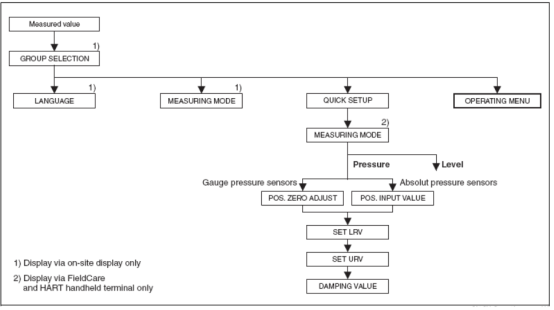

1. Acceder al modo de medición
- Después de energizar el instrumento, Measured value display muestra el valor de medición actual.
- Presione la tecla E para entrar al menú principal GROUP SELECTION.
- Use las teclas + o - para encontrar MEASURING MODE (modo de medición).
- Presione la tecla E para entrar y seleccione Pressure (modo de presión).
2. Menú de configuración rápida
Regrese a GROUP SELECTION, use las teclas + o - para encontrar QUICK SETUP (configuración rápida) y presione la tecla E para entrar. Este menú incluye parámetros clave como el ajuste de cero, la configuración del rango y el tiempo de amortiguación.
3. Ajuste de cero (POS.ZERO ADJUST)
Después de instalar el instrumento, puede producirse una deriva de cero debido a la posición de instalación o a la presión estática. Mediante POS.ZERO ADJUST se puede eliminar la deriva:
- Seleccione Confirm: el valor de medición actual se calibra como 0.0.
- Seleccione Abort: cancela el ajuste y mantiene el valor original.
4. Configuración del rango (SET LRV / SET URV)
La configuración del rango determina los valores de presión correspondientes a 4 mA y 20 mA:
- SET LRV: establece el valor de presión correspondiente a 4 mA (límite inferior).
- SET URV: establece el valor de presión correspondiente a 20 mA (límite superior).
5. Tiempo de amortiguación (DAMPING TIME)
DAMPING TIME se utiliza para suprimir las fluctuaciones de salida; normalmente basta con usar el valor predeterminado. Si la presión en el sitio fluctúa mucho, se puede aumentar adecuadamente el tiempo de amortiguación, pero se reducirá la velocidad de respuesta.
Tabla de referencia de configuración de parámetros
| Parámetro | Descripción | Recomendación |
|---|---|---|
| POS.ZERO ADJUST | Ajuste de cero, elimina la deriva por instalación | Ejecutar después de la instalación |
| SET LRV | Valor de presión correspondiente a 4 mA | Configurar según el límite inferior real del rango |
| SET URV | Valor de presión correspondiente a 20 mA | Configurar según el límite superior real del rango |
| DAMPING TIME | Tiempo de amortiguación, suprime las fluctuaciones | Valor predeterminado; aumentar cuando haya grandes fluctuaciones |
Resumen
A través de los pasos anteriores, se puede completar la configuración del modo de presión y la calibración de cero del transmisor de presión PMX7x. La configuración correcta de LRV y URV es clave para garantizar una salida de señal precisa, mientras que el tiempo de amortiguación debe equilibrar la velocidad de respuesta y la estabilidad según las condiciones del sitio.
