Pasos para configurar el modo de nivel en PMX7x/FMX7x
Los instrumentos de la serie PMX7x/FMX7x se utilizan ampliamente en la medición de nivel, y la correcta configuración del modo es un requisito previo para garantizar la precisión de la medición. A continuación se presenta el flujo completo de configuración del modo de nivel, aplicable como referencia para la puesta en marcha de ingeniería y la aceptación de compras.

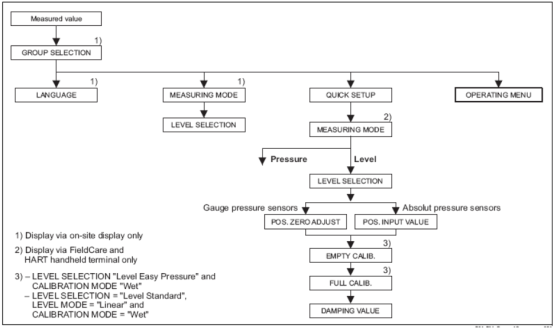

1. Acceso al menú principal y selección del modo de medición
- Después de encender el instrumento, se muestra el valor medido (Measured value display).
- Presione la tecla E para entrar al menú principal GROUP SELECTION.
- Presione las teclas + o - para encontrar MEASURING MODE (modo de medición).
- Presione E para entrar y seleccione Level (modo de nivel).
En este momento, el instrumento ha cambiado al modo de medición de nivel y se pueden realizar las configuraciones posteriores de parámetros.
2. Menú de configuración rápida (QUICK SETUP)
Regrese a GROUP SELECTION, presione + o - para encontrar QUICK SETUP y presione E para entrar. Este menú contiene parámetros clave como el ajuste de cero, la calibración de vacío, la calibración de lleno y el tiempo de amortiguación.
3. Ajuste de cero (POS.ZERO ADJUST)
Después de instalar el instrumento, puede producirse una deriva de cero, que se puede eliminar mediante el ajuste de cero. Después de entrar en POS.ZERO ADJUST:
- Seleccione Confirm: el valor medido actual se restablece a 0.0.
- Seleccione Abort: cancela el ajuste y mantiene el valor original.
Se recomienda realizar el ajuste de cero con el tanque vacío para garantizar una referencia precisa.
4. Calibración de vacío y lleno
La calibración de vacío y lleno se utiliza para establecer la correspondencia entre el nivel y la señal de salida, y es el paso central de la configuración del modo de nivel.
| Parámetro | Descripción de la operación | Precauciones |
|---|---|---|
| EMPTY CALIB. (calibración de vacío) | Lleve el nivel real al punto de vacío e introduzca el valor de altura de vacío en este menú. | Asegúrese de que el nivel esté estable antes de introducir el valor. |
| FULL CALIB. (calibración de lleno) | Lleve el nivel real al punto de lleno e introduzca el valor de altura de lleno en este menú. | El valor de lleno debe ser mayor que el valor de vacío. |
Después de completar la calibración de vacío y lleno, el instrumento puede emitir la señal de nivel según el rango configurado.
5. Configuración del tiempo de amortiguación (DAMPING TIME)
DAMPING TIME se utiliza para suprimir las fluctuaciones de medición; generalmente basta con usar el valor predeterminado. Si el nivel en el sitio fluctúa considerablemente, se puede aumentar adecuadamente el tiempo de amortiguación, pero esto reducirá la velocidad de respuesta.
Resumen
La configuración del modo de nivel de PMX7x/FMX7x requiere completar secuencialmente la selección del modo de medición, el ajuste de cero y la calibración de vacío y lleno. Una vez configurado correctamente, el instrumento puede emitir de forma estable el valor de medición de nivel, cumpliendo con los requisitos de control de procesos industriales.
