Precauciones de instalación y cableado del medidor ultrasónico de nivel FMU30
La instalación y el cableado del medidor ultrasónico de nivel FMU30 determinan directamente la precisión de medición y la fiabilidad operativa. El manual enfatiza que un error de instalación puede causar interferencia de señal o fallo de medición; un error de cableado puede provocar fallos del equipo o riesgos de seguridad. A continuación se resumen los puntos clave desde dos aspectos: instalación y cableado.
I. Precauciones de instalación
La instalación es la base para garantizar una medición precisa del FMU30, e involucra selección de ubicación, condiciones ambientales, fijación mecánica y verificación posterior. Se explican en cuatro subsecciones.
1. Condiciones de instalación y requisitos ambientales
- Selección de ubicación: Evite instalar el sensor en el centro del tanque; se recomienda una distancia entre el sensor y la pared del tanque de 1/6 del diámetro del tanque para reducir interferencias. No debe haber dispositivos como interruptores de límite o bobinas de calefacción dentro del rango del ángulo del haz de señal (α).
Por ejemplo, un sensor de 1½° con un alcance de 5 m tiene un radio máximo de haz de 0,48 m; asegúrese de que no haya obstáculos dentro de este rango.
- Manejo de escenarios especiales:
- Instalación en tubo guía: En entornos estrechos o con alta interferencia (como tuberías de aguas residuales), use un tubo guía (PE o PVC) con un diámetro mínimo de 100 mm y límpielo periódicamente para evitar acumulación de polvo.

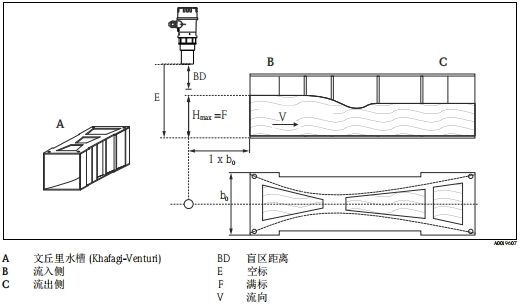

- Medición de caudal: El instrumento debe instalarse en el lado de entrada del líquido, con el diafragma del sensor paralelo a la superficie del agua. Por ejemplo, en la instalación de un canal Venturi, el instrumento debe ubicarse sobre la línea central.

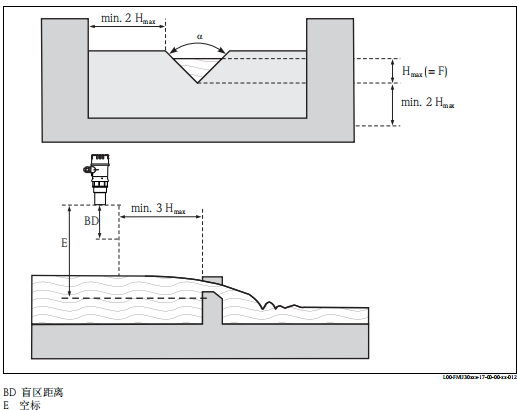

La instalación en vertedero triangular debe cumplir requisitos de distancia específicos:
- Factores ambientales: Debe instalarse una cubierta protectora para proteger de la luz solar y la lluvia; el rango de temperatura del proceso es de -20~60 °C y la presión del proceso es de 0,7~3 bar abs. Los medios con alta presión de vapor (como el etanol) pueden afectar la precisión; consulte al fabricante.
2. Rango de medición y manejo de zona muerta

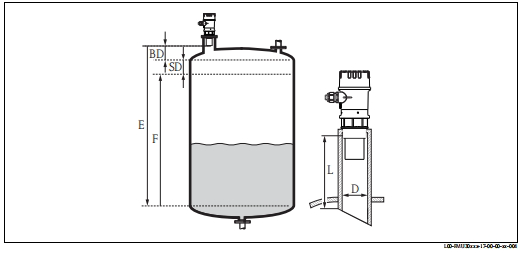

- Distancia de zona muerta (BD): El nivel máximo del material no debe entrar en la zona muerta (por ejemplo, la BD del sensor 2* es 0,35 m); de lo contrario, la señal no se reconocerá. Al instalar una boquilla corta, la pared interior debe ser lisa y sin rebabas, con el extremo cortado en bisel a 45° para minimizar interferencias.
BD distancia de zona muerta F fondo de escala (rango completo) SD distancia de seguridad D diámetro de la boquilla de instalación E cero L longitud de la boquilla de instalación
- Distancia de seguridad (SD): Configure el valor SD en el parámetro de función 015; cuando el nivel entre en SD, el instrumento activa una advertencia o alarma para evitar riesgos de desbordamiento.
3. Pasos de instalación y fijación mecánica

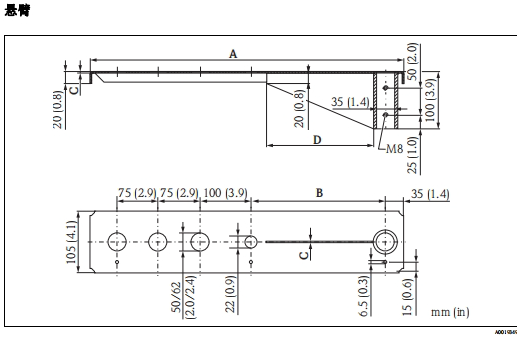

- Método de fijación: Use soporte de montaje, brida roscada o brazo en voladizo. Por ejemplo, instalación con brazo en voladizo y soporte:
Al apretar los pernos, solo hay que enroscarlos; use una llave de 65 AF y aplique un par de máx. 7 Nm:
Tenga cuidado de no apretar demasiado, ya que podría dañar el sellado.
4. Verificación posterior a la instalación
Después de completar la instalación, realice una inspección visual y de condiciones de trabajo:
- El instrumento no presenta daños y cumple con los requisitos de temperatura/presión del proceso.
- El prensaestopas está apretado y la carcasa está sellada correctamente.
- Verifique que el rango de medición coincida con las condiciones reales de trabajo.
II. Precauciones de cableado
El cableado involucra seguridad eléctrica y estabilidad de la señal; el manual advierte que un error de cableado puede causar fallos del equipo o riesgos de seguridad (sección 4.1). Las aplicaciones a prueba de explosión requieren además seguir la «Guía de seguridad» (sección 1.3).
1. Pasos de cableado y medidas de seguridad
- Preparación y advertencias:
- Apague la alimentación y confirme que la tensión de alimentación coincida (14-35 V DC) (sección 4.3).
- Las aplicaciones en zonas peligrosas requieren el uso de prensaestopas especificados y el cumplimiento de las normas nacionales (sección 4.1).

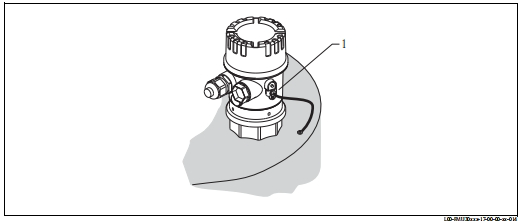

- El terminal de conexión equipotencial debe estar conectado a tierra de forma fiable, con una sección transversal ≥2,5 mm² (14 AWG), y la longitud debe ser lo más corta posible para reducir interferencias EMC (sección 4.4):
- Proceso de cableado (sección 4.1.1):
- Desenrosque la tapa de la carcasa y retire la unidad de visualización (opcional).
- Inserte el cable desde la parte superior a través del prensaestopas (formando un bucle de drenaje) y conecte la capa de blindaje al terminal de tierra.
- Realice el cableado según el diagrama de asignación de terminales.
- Apriete el prensaestopas y vuelva a colocar la unidad de visualización y la tapa de la carcasa.
- Energice y realice pruebas.
2. Asignación de terminales y gestión de tensión
Los terminales de conexión admiten cables con sección transversal de 0,25-2,5 mm² (sección 10.1.3); la asignación específica es la siguiente:
| Terminal | Función |
|---|---|
| 1-2 | Entrada de alimentación (14-35 V DC) |
| 3-4 | Salida de corriente (4-20 mA) |
- Equilibrio de potencial: En aplicaciones a prueba de explosión, el lado del sensor debe conectarse a tierra por separado para evitar interferencias por conexión a tierra multipunto (sección 4.4).
3. Verificación posterior a la conexión
Después de completar el cableado, verifique (sección 4.5):
- La asignación de terminales es correcta y el prensaestopas y la tapa de la carcasa están apretados.
- Después de energizar, verifique si la unidad de visualización funciona correctamente (sección 5.1); si hay códigos de error (como A231 fallo del sensor), investigue.
