Guía de operación de la unidad de visualización en campo 8E3B

En la sección anterior, presentamos el principio de medición y el método de conexión del 8E3B. En esta sección, nos centraremos en cómo operar el 8E3B a través de la unidad de visualización en campo, incluyendo la navegación por menús, la configuración de parámetros y la gestión de permisos.

Navegación por menús y configuración básica

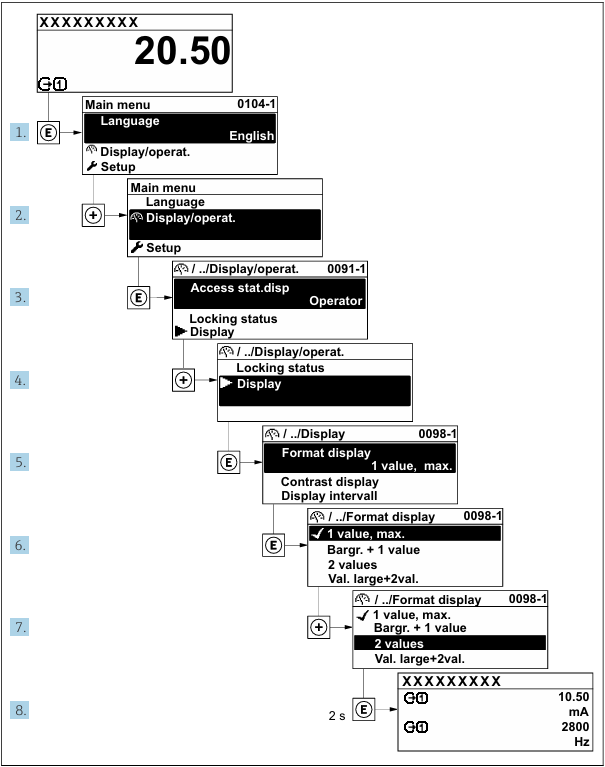

Después de entrar al menú principal, se pueden realizar los ajustes básicos siguiendo estos pasos:

  1. Configuración de idioma: Seleccione el idioma de operación correspondiente según sea necesario.
  2. Visualización/Operación: Al entrar, contiene múltiples subopciones, que se pueden demostrar y configurar paso a paso.
  3. Visualización del estado de acceso: Por defecto se muestra como "Operador"; después de ingresar la contraseña, se puede acceder al modo experto.
  4. Configuración de visualización: Permite cambiar el formato de visualización, el contraste y el intervalo de visualización.
  5. Ajuste de contraste: Modifique el contraste de la pantalla mediante los pasos posteriores; en la figura se muestra un valor de contraste y luego el valor máximo.
  6. Ver corriente y frecuencia: En el último paso se pueden ver los valores de corriente y frecuencia en tiempo real.

Cada parámetro corresponde a un número de menú único y se puede acceder directamente a través de la unidad de visualización en campo. El usuario solo necesita ingresar la contraseña de acceso en el campo de entrada de contraseña para ver directamente los parámetros relacionados.

Edición de parámetros y texto de ayuda

Algunos parámetros cuentan con texto de ayuda, que el usuario puede consultar a través de la vista de menú. El texto de ayuda explica brevemente la función del parámetro, lo que ayuda a lograr una puesta en marcha rápida y segura.

La modificación de parámetros se puede realizar mediante los siguientes dos editores:

  • Editor numérico: Se utiliza para modificar valores de parámetros (como parámetros de especificación, por ejemplo, valores límite).
  • Editor de texto: Se utiliza para ingresar texto relacionado con el parámetro (como información de identificación, por ejemplo, nombre de etiqueta).

Cuando el valor ingresado excede el rango permitido, el sistema mostrará automáticamente un mensaje de aviso.

Permisos de usuario y protección con contraseña

Después de que el usuario establece una contraseña de acceso, los dos roles de usuario "Operador" y "Mantenimiento" tendrán diferentes permisos de escritura de parámetros, protegiendo así la configuración del equipo y evitando modificaciones no autorizadas a través de la unidad de visualización en campo.

El equipo sale de fábrica sin contraseña de acceso configurada; en este caso, los permisos de acceso (incluyendo lectura y escritura) no están restringidos y corresponden por defecto al rol de usuario "Mantenimiento".

En la unidad de visualización en campo, si delante del nombre del parámetro aparece un icono de candado, indica que dicho parámetro está protegido por la contraseña de usuario y su valor no puede modificarse a través de la unidad de visualización en campo.

Una vez bloqueado el teclado, no se podrá acceder a todo el menú de operación mediante la operación en campo; el usuario no podrá seguir consultando el menú de operación ni modificar parámetros específicos, y solo podrá ver los valores medidos en la interfaz de visualización de operación. La activación y desactivación del bloqueo del teclado se puede realizar a través del menú de texto.

Resumen

Lo anterior es la introducción básica al uso de la unidad de visualización en campo 8E3B. El uso racional de la navegación por menús, la edición de parámetros y las funciones de permisos de contraseña puede mejorar eficazmente la eficiencia de la puesta en marcha del equipo y la seguridad de la operación.
