Resumen de los tipos comunes de interruptores de circuito
El interruptor de circuito es el componente de control responsable de abrir y cerrar el circuito, ampliamente utilizado en automatización industrial, electrodomésticos y equipos electrónicos. Según el número de polos (vías) y de posiciones (tiros), los tipos comunes incluyen SPST (unipolar unidireccional), SPDT (unipolar bidireccional), DPST (bipolar unidireccional) y DPDT (bipolar bidireccional).
Comprender la lógica de circuito y la configuración de terminales de estos cuatro interruptores ayuda a los ingenieros técnicos a seleccionar correctamente, y el personal de compras también puede igualar la demanda de carga real en función de ello.

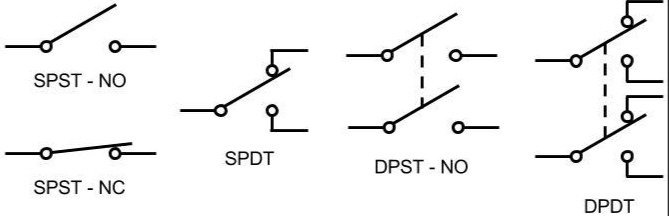

Estructura y principio de funcionamiento de los cuatro interruptores
SPST (unipolar unidireccional)
SPST es el tipo más simple de interruptor de circuito, con solo dos terminales: una entrada y una salida. Cuando el terminal de entrada y el de salida están conectados, el circuito se cierra; cuando se desconectan, el circuito se abre.
- Número de terminales: 2
- Ruta de circuito: 1
- Características: cableado simple, bajo costo
SPDT (unipolar bidireccional)
SPDT tiene una entrada y dos salidas, con un total de tres terminales, y puede conmutar entre dos rutas de circuito. En un mismo instante, la entrada solo puede conectarse a una de las salidas, mientras que la otra permanece desconectada.
- Número de terminales: 3
- Ruta de circuito: 2 opcionales
- Características: permite conmutación de señal o carga
DPST (bipolar unidireccional)
DPST equivale a dos interruptores SPST combinados, con dos grupos independientes de entrada y salida, que pueden controlar simultáneamente la apertura y cierre de dos rutas de circuito.
- Número de terminales: 4
- Ruta de circuito: 2 independientes
- Características: dos grupos de contactos pueden aislarse de forma independiente
DPDT (bipolar bidireccional)
DPDT tiene un total de 6 contactos, divididos en dos grupos, cada uno con una entrada y dos salidas, estructuralmente equivalente a dos circuitos SPDT combinados. Puede conmutar simultáneamente dos circuitos independientes, logrando una lógica de control más compleja.
- Número de terminales: 6
- Ruta de circuito: 2 grupos × 2 opcionales
- Características: control flexible, adecuado para conmutación compleja
Comparación de parámetros de los cuatro interruptores
| Tipo | Número de terminales | Ruta de circuito | Capacidad de carga típica | Aplicaciones comunes |
|---|---|---|---|---|
| SPST | 2 | 1 | Baja a media | Iluminación, interruptor de ventilador |
| SPDT | 3 | 2 opcionales | Media a alta | Cambio de modo, inversión de motor |
| DPST | 4 | 2 independientes | Media a alta | Arranque/parada de doble vía, aislamiento de seguridad |
| DPDT | 6 | 2 grupos × 2 | Alta | Selección de señal, equipos de prueba |
Aplicaciones típicas de cada tipo de interruptor
Aplicaciones de los interruptores SPST
El interruptor SPST tiene estructura simple, instalación conveniente y bajo costo de fabricación, adecuado para producción en masa. Debido a que tiene pocas piezas mecánicas y eléctricas internas, tiene alta fiabilidad y larga vida útil, y su mantenimiento también es simple.
- Interruptores de pared domésticos comunes
- Control de encendido/apagado de lámparas y ventiladores
- Interruptor de alimentación de equipos electrónicos simples
Aplicaciones de los interruptores SPDT
El interruptor SPDT es más flexible que el SPST, puede conmutar dos rutas de circuito, logrando selección de modo o conmutación de señal. Tiene una mayor capacidad de resistencia a la corriente y puede trabajar a voltajes y corrientes más altos.
- Ajuste de nivel o configuración de temporizador en electrodomésticos
- Control de avance y reversa de motores industriales
- Conmutación de fuentes de señal en equipos electrónicos
Aplicaciones de los interruptores DPST
El interruptor DPST funciona de manera confiable y generalmente no presenta fallas, adecuado para circuitos de control básicos. Cada grupo de contactos puede aislarse eléctricamente de forma independiente, lo que ayuda a garantizar una operación segura y el aislamiento del circuito.
- Control de arranque/parada de circuitos simples
- Selección de fuente de señal en equipos de comunicación
- Aplicaciones industriales que requieren control independiente de doble vía
Aplicaciones de los interruptores DPDT
El interruptor DPDT puede controlar dos rutas de circuito completamente independientes, ofreciendo un control más complejo y opciones de operación más diversas. Puede soportar corrientes más altas y tiempos de trabajo más prolongados, adecuado para aplicaciones de alta capacidad de corriente.
- Selección de diferentes configuraciones de circuito en laboratorios o equipos de prueba
- Conmutación de antena o fuente de recepción de señal en equipos de comunicación
- Equipos profesionales de alta potencia o con requisitos especiales
Recomendaciones de selección
Al seleccionar un interruptor de circuito, se debe considerar integralmente el número de rutas de circuito, la corriente y el voltaje de carga, el espacio de instalación y la frecuencia de operación. El SPST es adecuado para apertura y cierre simples, el SPDT para conmutación y selección, el DPST para control de aislamiento de doble vía, y el DPDT para conmutación de señales complejas.
Para el personal de compras, se recomienda confirmar la corriente nominal, el voltaje y el material de los contactos del interruptor según el tipo de carga real y los requisitos de seguridad, para garantizar una operación estable a largo plazo.
