E+H PH计接线图总览
E+H（Endress+Hauser）PH计与溶解氧变送器在工业水处理、化工、制药等行业应用广泛。现场接线是否正确，直接影响测量精度与仪表寿命。本文按型号组合整理了常见接线图，供工程技术人员与采购参考。
所有接线图均以变送器+电极/电缆的配套形式呈现，实际接线请以随机说明书和现场铭牌为准。
E+H PH计接线图（CPM223/CPM253系列）

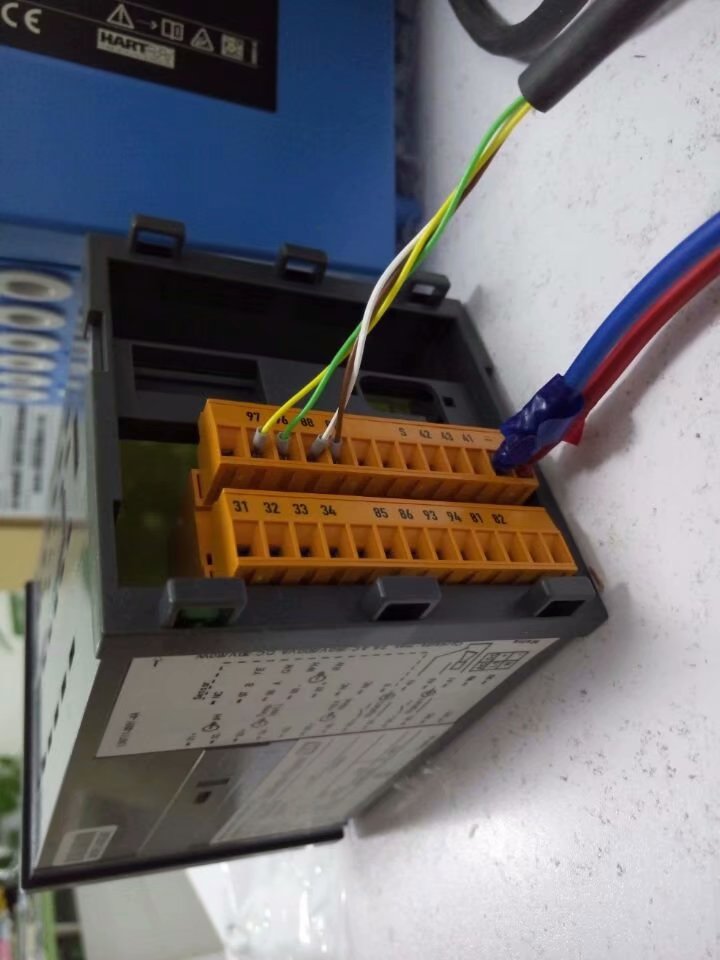

CPM223-MR0005 + CYK10 接线图
该组合为CPM223变送器配CYK10专用电缆的典型接线方式，适用于常规PH测量场合。

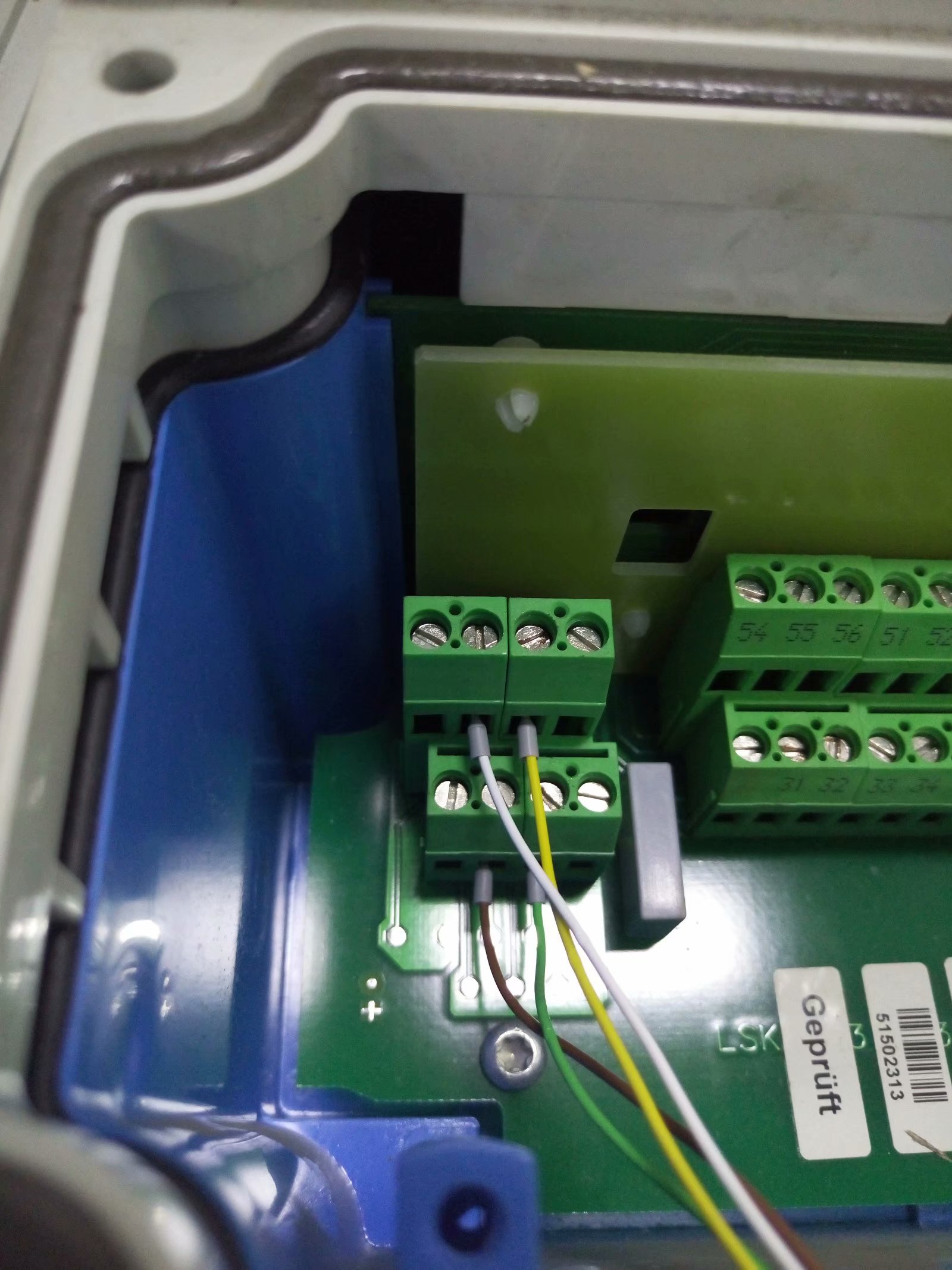

CPM253-MR0005 + CYK10 接线图
CPM253为带现场显示的变送器，与CYK10电缆配套时，接线端子定义与CPM223基本一致，但需注意供电与输出回路的区分。

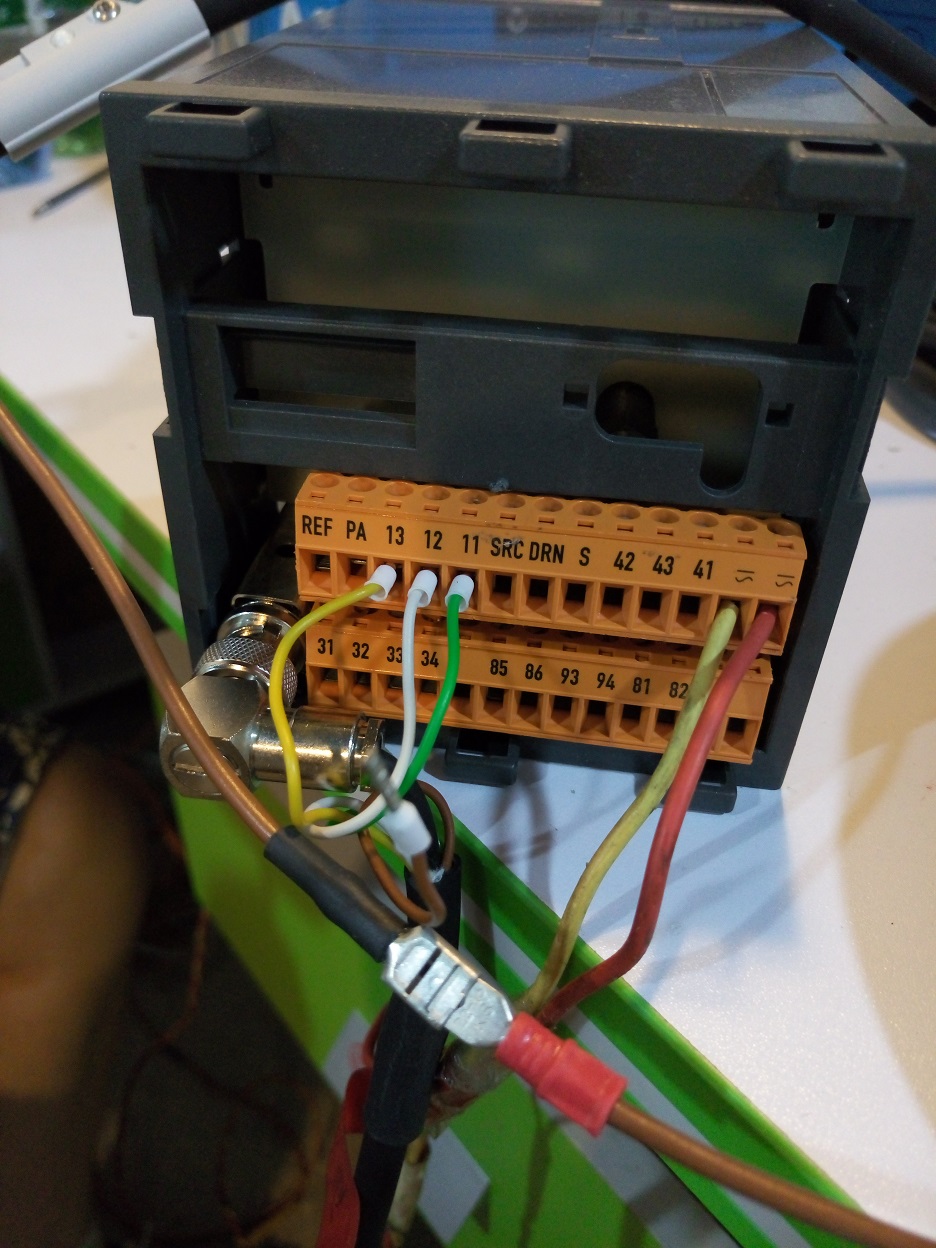

CPM223-PR0005 + CPK9 接线图
该组合采用CPK9电缆，适用于特定电极接口或防爆场合。接线时需确认电缆屏蔽层与接地端的连接方式。

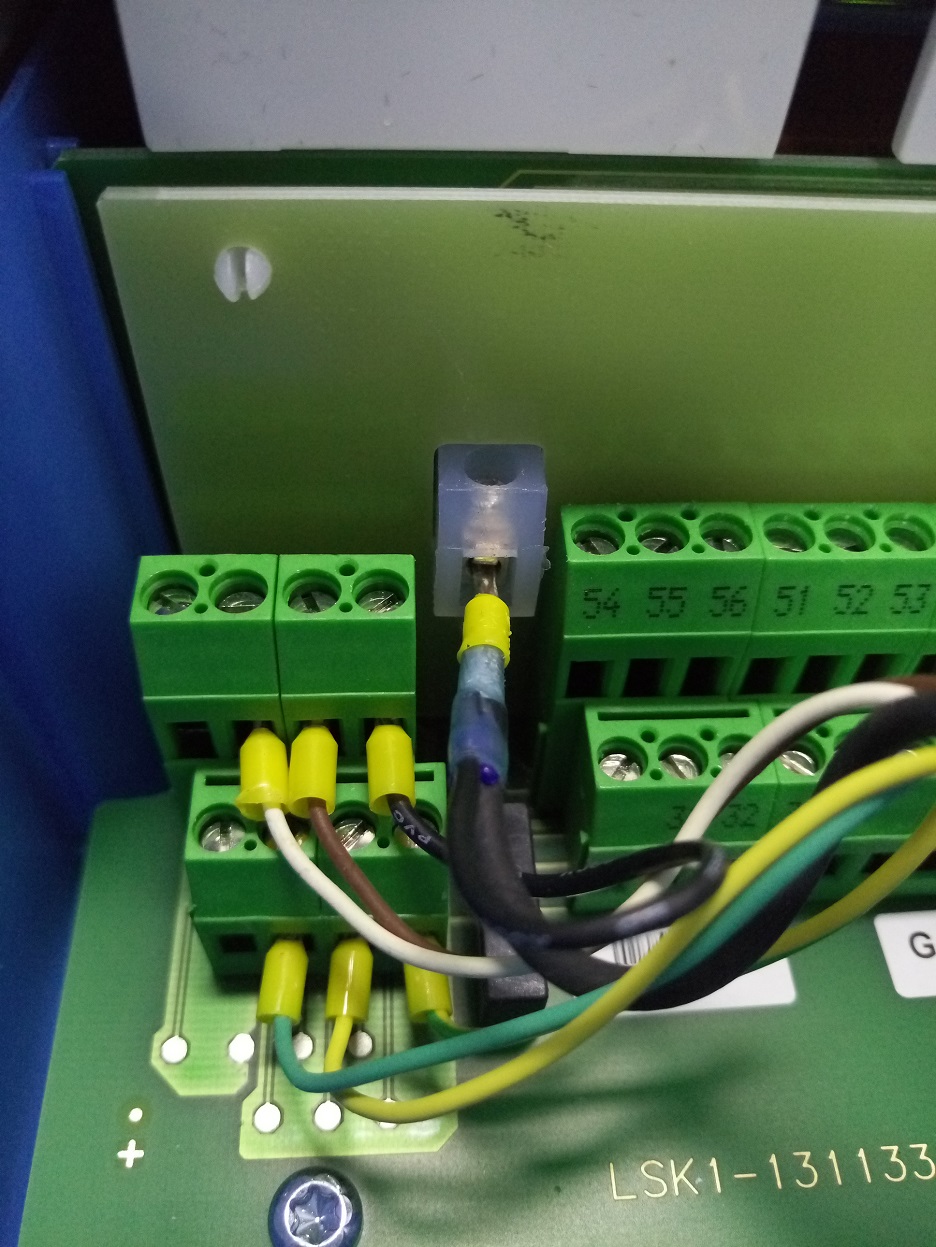

CPM253 + CPF81 接线图
CPF81为PH电极，与CPM253变送器连接时，需按颜色或端子编号对应连接测量线、参比线和屏蔽线。
E+H溶解氧接线图（COM223/COM253系列）
COM223 + COS41 接线图
COM223溶解氧变送器配COS41溶解氧电极，常用于污水处理曝气池等场合。接线时注意电极极性与温度补偿线的对应关系。

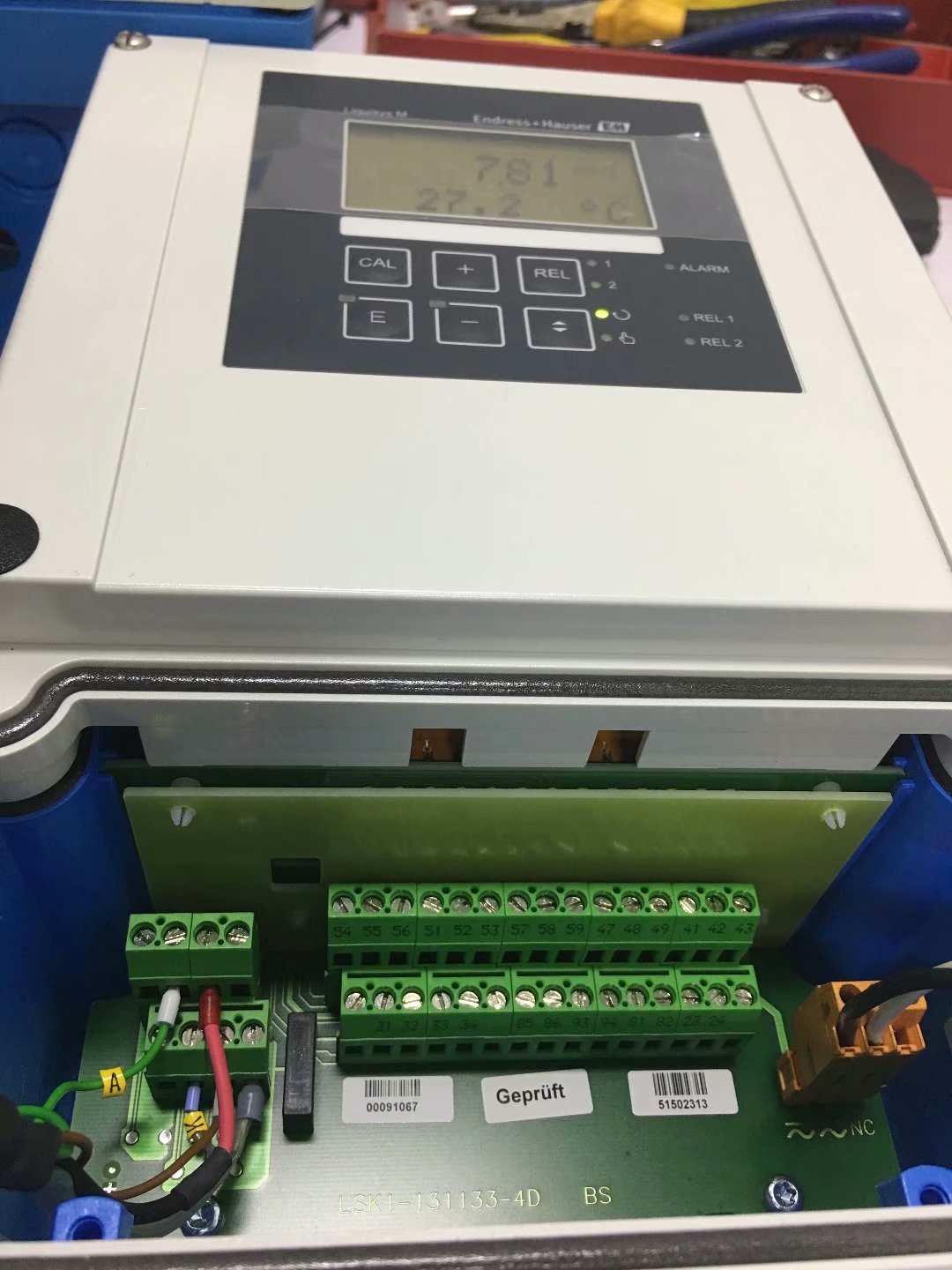

COM253 + COS41 接线图
COM253为现场显示型溶解氧变送器，与COS41电极配套接线方式与COM223类似，但端子布局可能略有差异。
常见型号与配套电缆/电极对照表
| 变送器型号 | 配套电缆/电极 | 典型应用 |
|---|---|---|
| CPM223-MR0005 | CYK10 | PH测量 |
| CPM253-MR0005 | CYK10 | PH测量（带显示） |
| CPM223-PR0005 | CPK9 | PH测量（特定接口） |
| CPM253 | CPF81 | PH测量 |
| COM223 | COS41 | 溶解氧测量 |
| COM253 | COS41 | 溶解氧测量（带显示） |
接线注意事项
- 接线前务必断电操作，确认变送器供电电压与铭牌一致。
- 电缆屏蔽层应单端接地，避免形成地环路干扰。
- PH测量线、参比线与温度补偿线需对应端子连接，不可混接。
- 溶解氧电极的极性与温度补偿接线需严格按图施工。
- 接线完成后建议用万用表检查绝缘与通断，再上电调试。
总结
本文汇总了E+H PH计与溶解氧变送器的常见接线图，涵盖CPM223、CPM253、COM223、COM253等型号与CYK10、CPK9、CPF81、COS41的配套接线。实际施工请以官方说明书为准，确保接线正确、接地可靠。
