Prosonic 91 安装指南
Prosonic 91 超声波流量计的正确安装是确保测量精度的关键。本文详细介绍了安装位置、方向、直管段要求及传感器选型等要点，帮助工程技术人员与采购人员快速掌握安装规范。
一、安装位置
安装位置的选择直接影响测量准确性。确保测量管道为满管状态是流量计正确测量的前提。尽可能将传感器安装在向上的管道上。

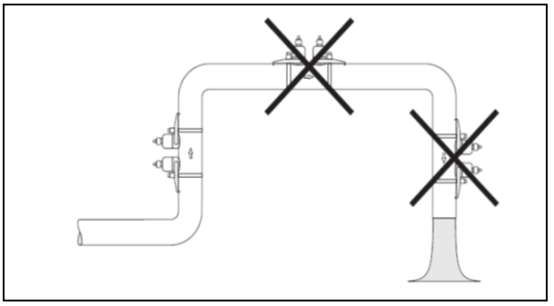

注意！测量管中出现气体积聚或形成气泡现象时，会增大测量误差。因此，请避免以下安装位置：
- 管道最高点：易积聚气体。
- 直接安装在向下排空管道的上方：易出现非满管状态。
二、安装方向
安装方向取决于管道走向，正确选择可避免气体和沉积物干扰。

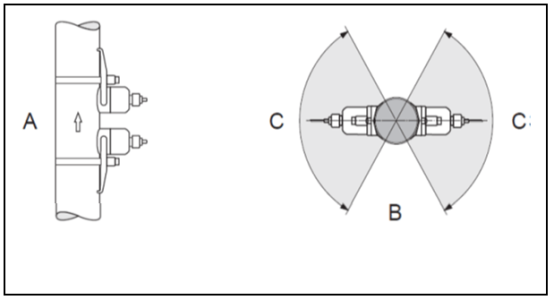

竖直管道
建议选择流体自下向上流动的管道（视图A）。此方向下，流体静止时固体介质下沉、气体上升，远离传感器，管道可完全自排空，不会产生固体粘附。
水平管道
建议在视图B所示的区域内安装，以避免管道顶部的气体和空气积聚，同时减少管道底部沉积物对测量的影响。
- A：推荐安装方向，流体向上流动。
- B：水平管道中的推荐安装范围。
- C：建议安装角度，最大120°。
三、前后直管段

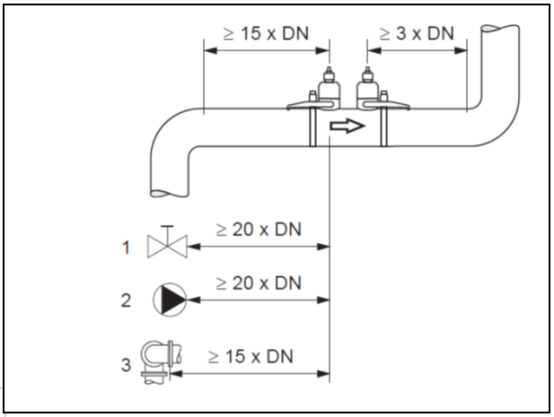

传感器的安装位置应尽量避开阀门、三通、弯头等管件。存在两个或多个扰动源时，应遵守最强扰动源的推荐前后直管段长度。建议保证以下直管段长度，以确保满足测量精度规范。
| 扰动源类型 | 前直管段长度（×D） | 后直管段长度（×D） |
|---|---|---|
| 弯头（单弯） | 10 | 5 |
| 三通 | 15 | 5 |
| 阀门 | 20 | 5 |
注：D为管道内径。具体数值请参考Prosonic 91技术手册。
四、传感器的选择与安装位置
1. 安装行程

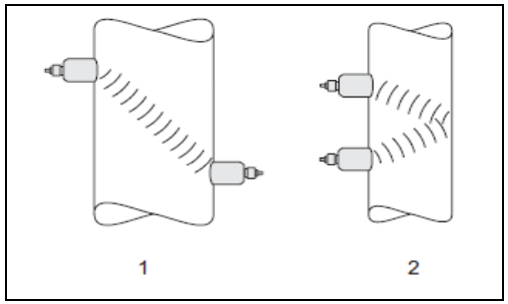

通常采用以下两种传感器安装位置：
- 单行程测量：两个传感器分别安装在管道的相对侧。
- 双行程测量：两个传感器同时安装在管道的同一侧。
传感器的安装位置俯视图：
- 单行程测量时的传感器安装位置
- 双行程测量时的传感器安装位置
2. 传感器安装方式

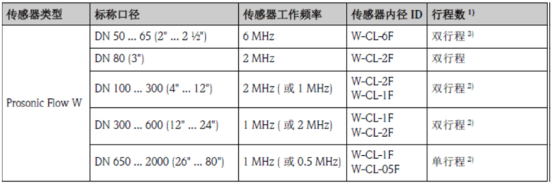

声波信号传播的行程数取决于传感器类型、管道标称口径和管壁厚度。建议采用以下安装方式：
- 捆绑式传感器建议采取双行程测量安装位置。双行程安装最简单、最恰当，即使仅允许在管道单侧操作，也可完成整个测量系统安装。但在某些特定工况下，单行程安装更合适，例如：
- 壁厚 > 4 mm 的某些塑料管道
- 带内衬管道
- 声学阻尼的流体测量
- 对于复合材料（如GRP）管道、部分有内衬管道、管壁厚度 > 10 mm的管道，或需要进行重声学阻尼流体流量测量时，建议采用工作频率为0.5 MHz的传感器测量。此时，建议采取单行程测量的W型传感器安装位置。
- 工作频率为6 MHz的传感器适用于流速...（原文此处不完整，建议补充完整内容）
