TMT181温度变送器接线指南
TMT181是一款常用的温度变送器，支持热电偶和热电阻输入。正确的接线是保证测量精度和仪表稳定运行的关键。本文将详细介绍其电源接线和传感器接线方法。
电源接线
TMT181采用二线制供电，电源与信号输出共用两根线。根据防爆类型，供电电压范围有所不同：
- 非防爆型仪表：电压范围为10-35 VDC
- 防爆型仪表：电压范围为10-30 VDC
电源端子为1+和2-，分别连接直流电源的正极和负极。
传感器接线

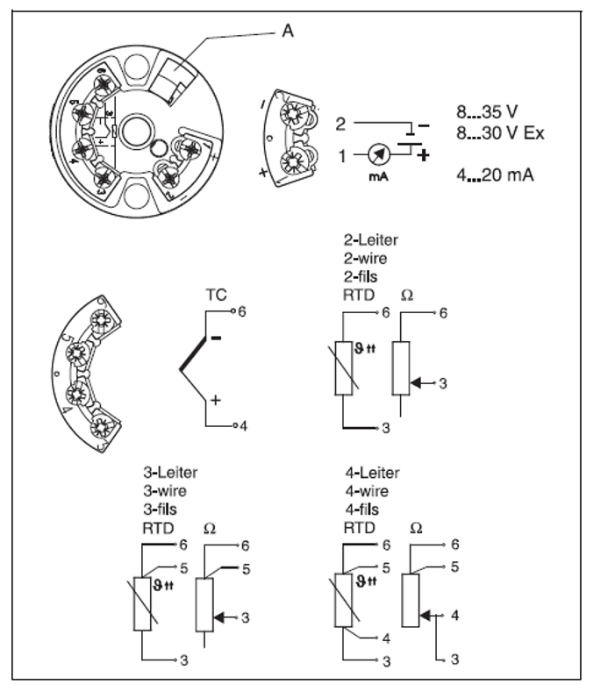

TMT181可连接热电偶或热电阻，不同传感器类型的端子分配如下：
热电偶
热电偶接线端子为4+和6-，分别连接热电偶的正极和负极。
热电阻
热电阻根据线制不同，接线方式有所区别：
- 二线制热电阻：接3和6端子。
- 三线制热电阻：一端接3，另一端两根线分别接5和6。
- 四线制热电阻：一端两根线接3和4，另一端两根线接5和6。
接线时请确保端子连接牢固，避免虚接导致测量误差。
接线注意事项
- 请严格按照端子标识接线，避免电源反接。
- 使用屏蔽电缆并单端接地，以减少电磁干扰。
- 防爆型仪表需在安全区供电，并遵守防爆规范。
- 接线完成后，检查绝缘和通断，再通电调试。
遵循以上接线方法，可确保TMT181温度变送器稳定可靠地工作。
