CLM253/223变送器电导率调试指南

一、接线步骤

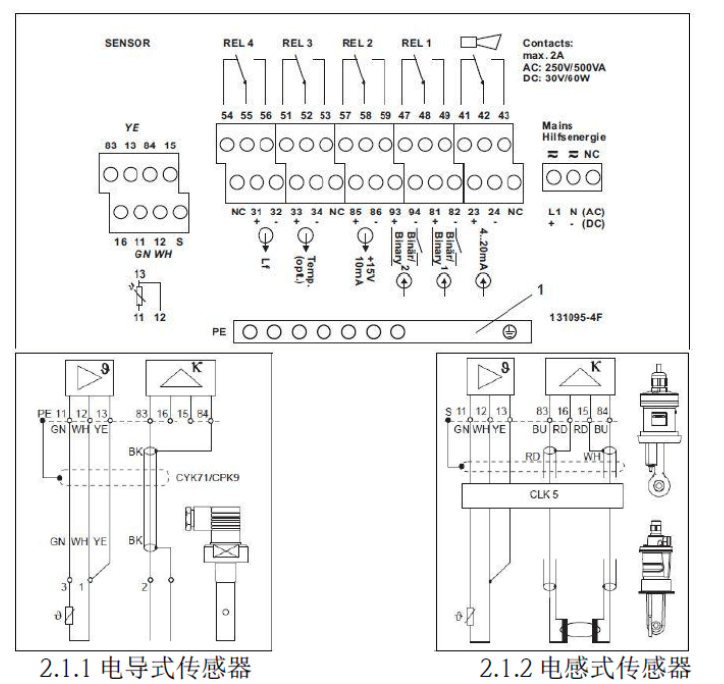

1. 连接模拟传感器

正确接线是变送器正常工作的基础。请按照以下步骤连接模拟传感器：

1. 将随机提供的对应接线图贴到接线端子上。
2. 绿、白、黄三根温度线分别连接11、12、13号端子。
3. 电导式传感器测量信号连接83（主线）、84（附线）端子；电感式传感器测量信号按颜色接线：线色-线芯色线接83端子，红-红色线接16端子，白-蓝色线接84端子，白-红色线接15端子。
4. 电导式传感器电缆的外屏蔽接到“PE”端子，电感式传感器电缆的外屏蔽接到“S”端子。
5. 标记“NC”和未标记的端子不接。
6. 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
7. 第一路电流输出（电导率）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。电流输出为有源输出。

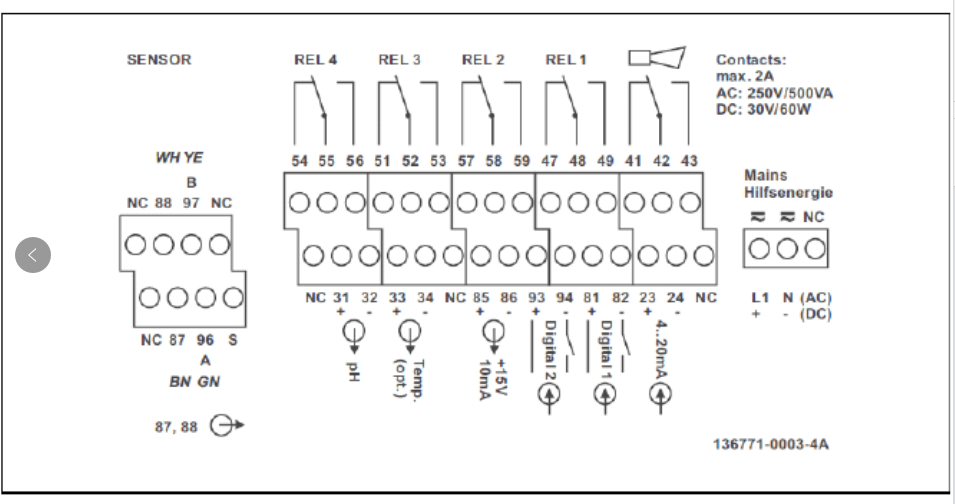

2. 连接Memosens数字传感器

Memosens数字传感器采用四线制连接，具体步骤如下：

1. 将随机提供的对应接线图贴到接线端子上。
2. 棕、白、绿、黄四根电缆线分别连接到87、88、96、97号端子。
3. 标记“NC”和未标记的端子不接。
4. 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
5. 第一路电流输出（电导率）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。电流输出为有源输出。

注意：须保证所有的缆塞拧紧、密封，以确保防护等级。

二、按键功能

变送器面板按键用于菜单导航和参数设置，各按键功能如下：

三、参数设置

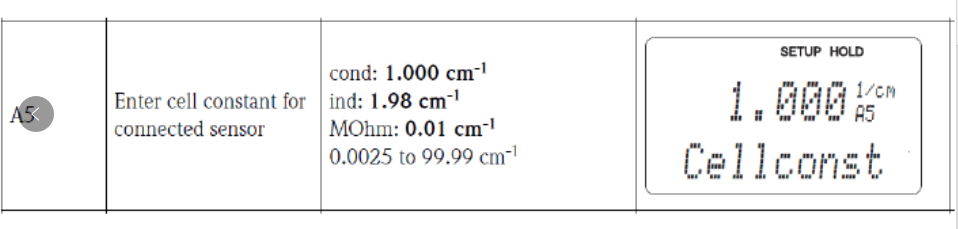

1. 传感器设置

传感器出厂时附带标定证书，需输入电极常数。操作步骤如下：

1. 按“E”键，输入密码“22”。
2. 在“SETUP 1”菜单下的“A5”菜单，输入标定证书上的电极常数。

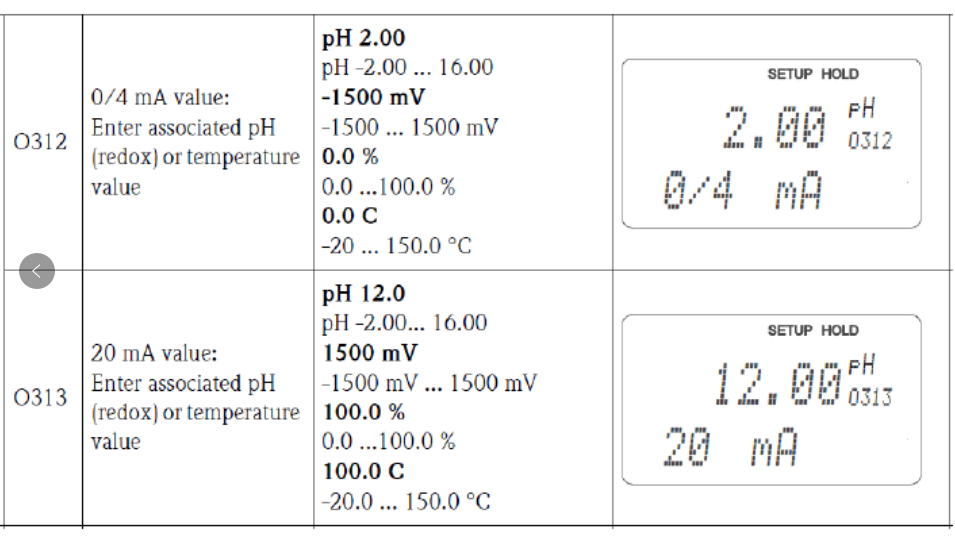

2. 量程设置

在“Current Output”菜单下，设置4-20mA对应量程。在01中选择电流输出通道，仪表双通道输出时有OUT1、OUT2选择，单通道输出时直接进入下一项。OUT1作为电导率的电流输出；OUT2作为温度的电流输出。

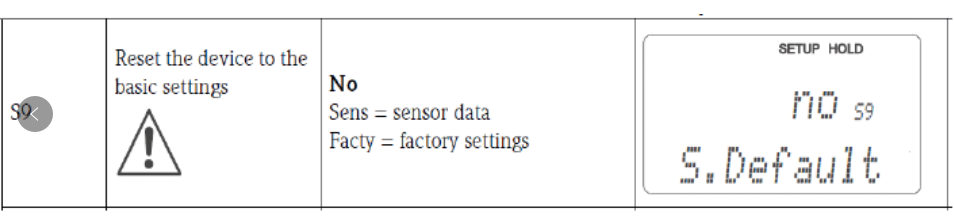

3. 变送器恢复出厂设置

如需恢复出厂设置，在“Service”菜单下的“S9”菜单，选择“Facty”复位变送器。

四、标定方法

1. 空气标定（仅限电感式传感器）

标定开始前先将传感器从介质中取出，清洗擦干。按“CAL”键，输入密码“22”。在“Calibration”菜单下完成标定：

1. 进入“C1”菜单，选择第一个选项，即空气标定。
2. 进入“C111”菜单，观察其在空气中的测量值，按“E”键确认后开始标定。
3. 进入“C112”菜单，查看空气标定的数值；“C114”菜单选择是否保存标定数据，还是重新标定。

2. 电极常数标定

按“CAL”键，输入密码“22”。在“Calibration”菜单下完成标定：

1. 进入“C1”菜单，选择第二个选项，即电极常数标定。
2. 进入“C121”和“C122”菜单，输入标定时的参考温度（出厂默认25℃）和温度补偿系数（出厂默认2.1%/K）。
3. 进入“C123”菜单，输入标定液的电导率值，按“E”键确认后开始标定。
4. 进入“C124”菜单，观察标定后的电极常数，将此数值记下。
5. “C125”菜单将显示标定是否通过。
6. “C126”菜单选择是否保存标定数据，还是放弃，重新标定。
