CCM253/223余氯变送器调试指南

1. 接线

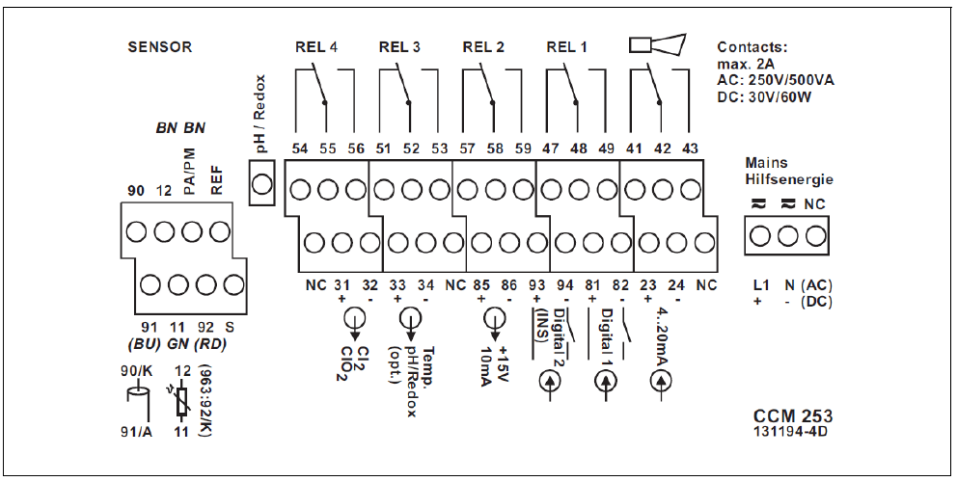

正确的接线是变送器稳定运行的基础。请按照以下步骤连接传感器和电源，并确保所有缆塞拧紧、密封。

1.1 连接CCS140/141/240/241余氯和二氧化氯传感器

1. 把随机提供的对应接线图贴到接线端子上。
2. 余氯或二氧化氯传感器为一体式电缆，绿色接11端子，黑色接12端子，K接90端子，红色A接91端子，屏蔽接S端子。
3. pH传感器测量和参比信号分别连接“pH”和“REF”端子；棕色等电势线连接“PA/PM”端子。
4. 标记“NC”和未标记的端子不接。
5. 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
6. 第一路电流输出（余氯或二氧化氯）接到31、32端子，第二路电流输出（温度或pH，可选）接到33、34端子。电流输出为有源输出。

1.2 连接CCS120总氯传感器

1. 把随机提供的对应接线图贴到接线端子上。
2. 总氯传感器为TOP68接头不带电缆，需选用CPK9-N*A1B电缆配合使用。黄色和白色接11端子，白色接90，黑色接12端子，绿色接85，棕色接86。屏蔽接S端子。
3. 标记“NC”和未标记的端子不接。
4. 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
5. 第一路电流输出（总氯）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。电流输出为有源输出。

注意：须保证所有的缆塞拧紧、密封。

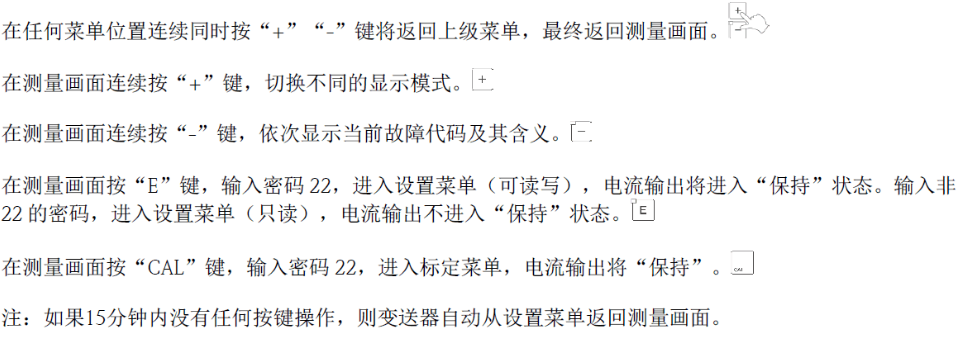

2. 按键功能

2.1 基本按键功能描述

3. 设置

通过按键进入菜单进行参数设置，确保变送器与传感器匹配。

3.1 传感器设置

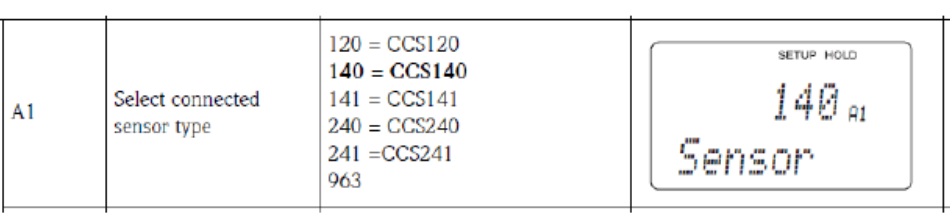

按“E”键，输入密码“22”。在“SETUP 1”菜单下的“A1”菜单选择对应传感器。

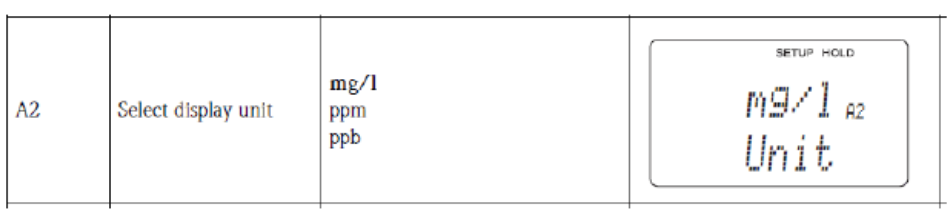

在“SETUP 1”菜单下的“A2”菜单选择相应的单位。

3.2 pH补偿设置

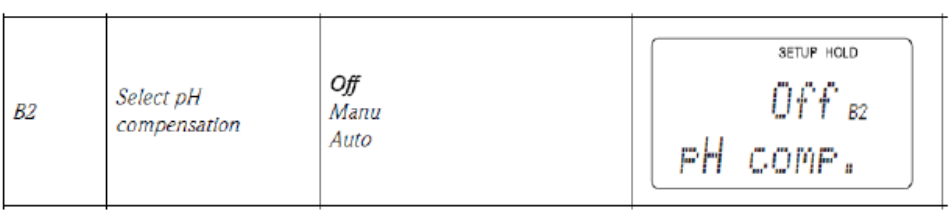

如果系统带pH传感器，在“SETUP 2”菜单下的“B2”菜单选择Auto。

如果系统不带pH传感器，在“SETUP 2”菜单下的“B2”菜单选择Manu。

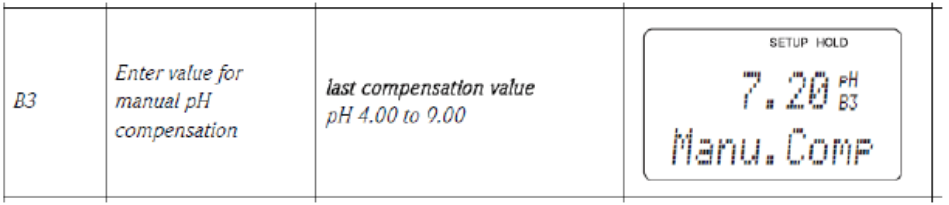

并在“SETUP 2”菜单下的“B3”输入实际水样的pH值。

3.3 量程设置

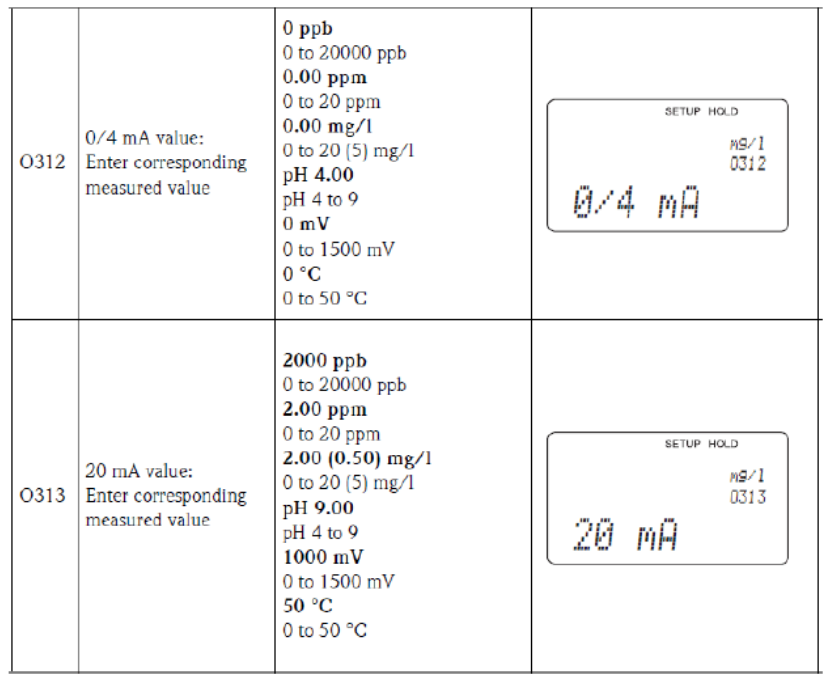

在“Current Output”菜单下，设置4-20mA对应量程。在01中选择电流输出通道，仪表双通道输出时有OUT1、OUT2选择，单通道输出时直接进入下一项。OUT1作为氯的电流输出；OUT2作为温度或pH的电流输出。

3.4 仪器复位

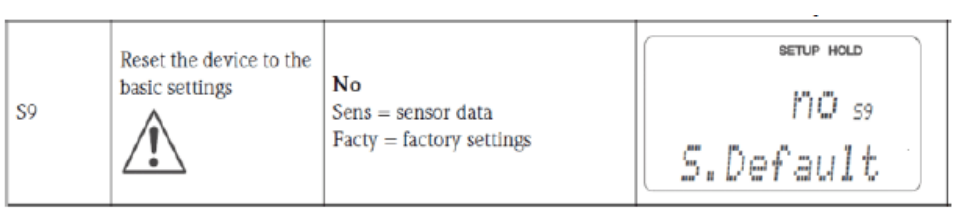

在“Service”菜单下的“S9”菜单，选择“Facty”复位变送器。

4. 标定

按“CAL”键，输入密码“22”。在“Calibration”菜单下完成斜率标定。

1. 在“C11”菜单输入实验室测得的Cl2的值，按“CAL”键。
2. 稳定后自动进入“C13”菜单，显示标定后的斜率。
3. 按“CAL”键，“C14”菜单显示标定通过或报错。
4. 按“CAL”键，“C15”菜单选择是否保存标定数据，还是放弃，还是重新标定。

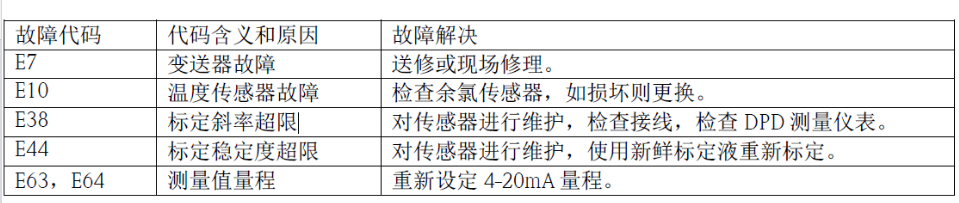

5. 常见的故障代码

6. 传感器的维护

定期维护可延长传感器寿命并保证测量准确性。

• 如果膜片污染，需清洗传感器。
• 每季度或每年更换一次电解液，具体间隔视工况而定。
• 定期更换膜片，间隔视工况而定。
• 必要时标定传感器。

6.1 清洗传感器

1. 把传感器从流通式支架中取出。
2. 使用自来水轻轻冲洗，或者放入1-5%的盐酸中浸泡几分钟。

6.2 更换膜头与电解液

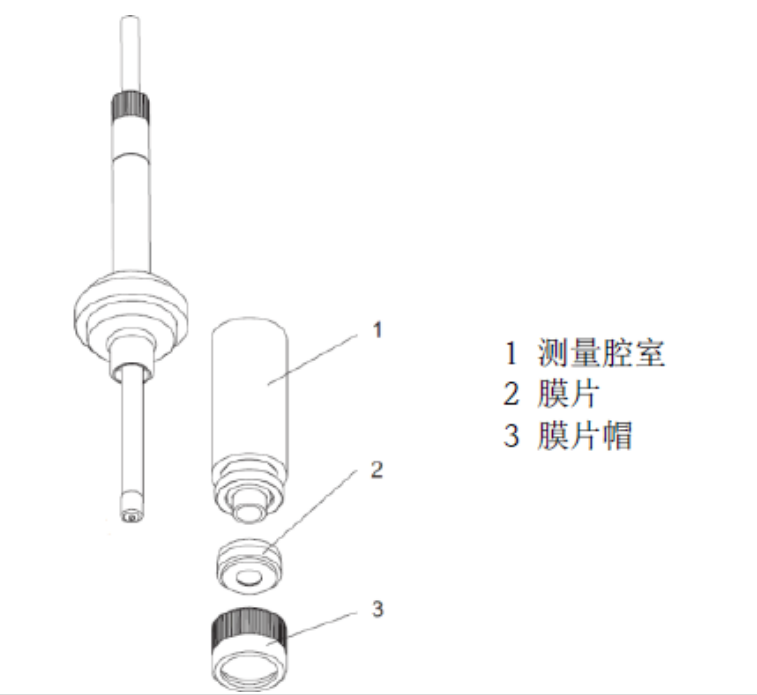

1. 把测量腔室（位置1）拧下。
2. 拧下前端的膜片帽（位置3），更换膜片（位置2）。
3. 测量腔室加入7-8ml电解液，直到液面达到测量腔室内螺纹。
4. 把测量腔室放到平坦的桌面敲打几下，去除电解液中的气泡。
5. 把盛满电解液的测量腔室拧到传感器上。多余的电解液将流出。

注意：

• 电解液的寿命为1年，变黄的电解液不能被使用。
• 电解液瓶用完请拧紧防止剩余电解液被氧化。
