CM44X COD/硝氮变送器基本设置指南

CM44X COD/硝氮变送器基本设置概述

CM44X系列变送器是工业在线分析中的重要设备，常用于COD（化学需氧量）和硝氮的测量。正确的接线与供电是确保变送器稳定运行的基础。本文基于官方资料，介绍CM444与CM448型号的基本设置步骤。

接线方法

接线是变送器安装的第一步，必须严格按照图纸操作，确保信号与电源连接正确。

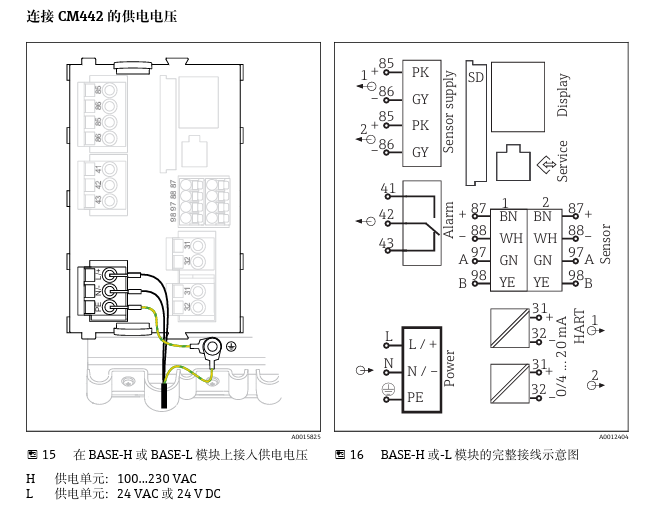

接线图

请参考以下接线示意图进行连接：

接线时请注意区分电源线、信号线及接地线，避免短路或干扰。

供电电源配置

CM444与CM448变送器支持多种供电方式，需根据现场电源条件正确配置。

电源规格

请确认电源电压与变送器铭牌一致，并确保电源稳定。

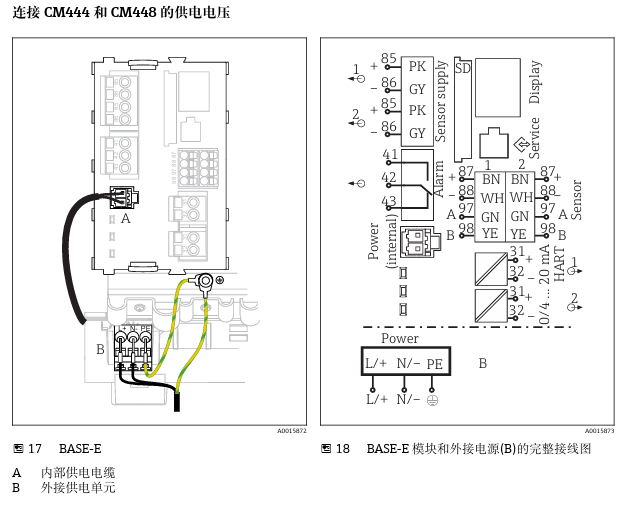

电源接线示意图

以下图片展示了CM444与CM448的供电电源连接方式：

供电电源连接完成后，请检查所有端子是否紧固，避免松动导致接触不良。

设置注意事项

• 接线前务必切断电源，确保操作安全。
• 使用合适的电缆规格，并做好防水、防尘处理。
• 供电电源需与变送器要求匹配，避免过压或欠压。
• 完成接线后，通电前再次核对线路，防止反接。

遵循以上步骤，可有效完成CM44X变送器的基本设置，为后续COD和硝氮的准确测量奠定基础。
