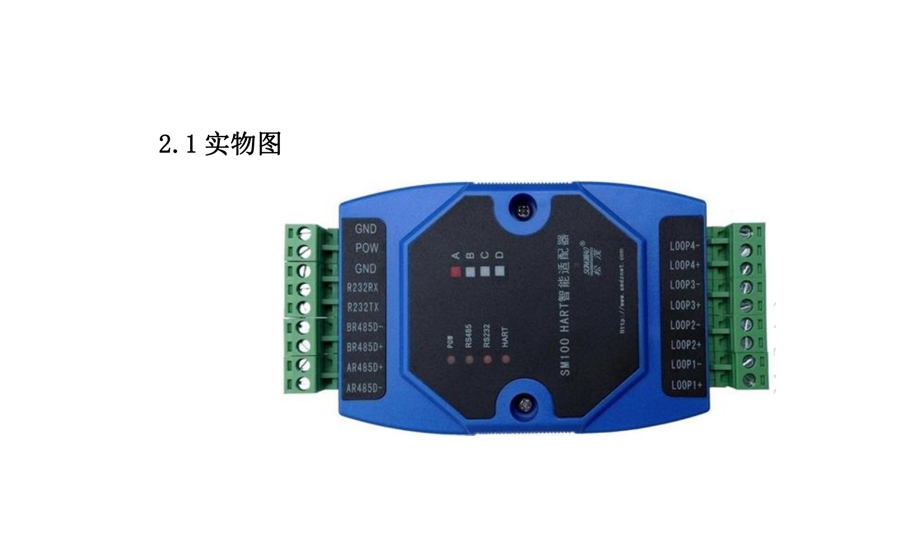

一、SM100系列HART智能转换器产品介绍
1.1 产品简介
SM100系列HART智能转换器是采用ARM微处理器、HART协议调制解调专用芯片并结合大量实践经验研发的产品。其按照工业产品要求进行设计，具有很高的可靠性及稳定性。
智能转换器配有标准的RS232接口和RS485接口，能与有HART协议的智能仪表进行数据透明传输，或者转换为MODBUS_RTU协议读取数据，保证数据进行实时传输。
HART协议使用Bell202频移键控（FSK）标准，在4～20mA基础上叠加调制数字信号，使得HART协议仪表在不干扰4～20mA模拟量信号的同时允许双向数据通讯。SM100系列智能转换器就是数字信号与模拟信号进行双向调制解调的智能转换器。
1.2 产品特点
- 配有标准的RS232和RS485通讯接口，可以进行参数配置、更改通讯波特率及奇偶校验位。它与HART总线上的1200通讯速度无关，从而提高了整个系统的运行速度。
- 采用工业通用的模块外壳，便于安装及调试。
- 配有专用配置软件，可以对SM100系列智能转换器进行参数配置，并且通过智能转换器，可以与HART协议智能仪表进行数据通讯。
- 支持标准的MODBUS_RTU协议。
- 支持同时连接多台HART协议智能仪表。
- 支持多种特殊HART协议智能仪表，并能自定义读取特殊HART仪表的指令。
1.3 主要参数
| 参数名称 | 规格指标 |
|---|---|
| 电源输入电压 | DC 12～24V，电源波纹不得大于200mA，电流需提供100mA |
| 外壳尺寸 | 长134mm × 宽71mm × 高43mm |
| 工作环境温度 | -20℃ ～ +80℃ |
| 相对湿度 | 10% ～ 80% |

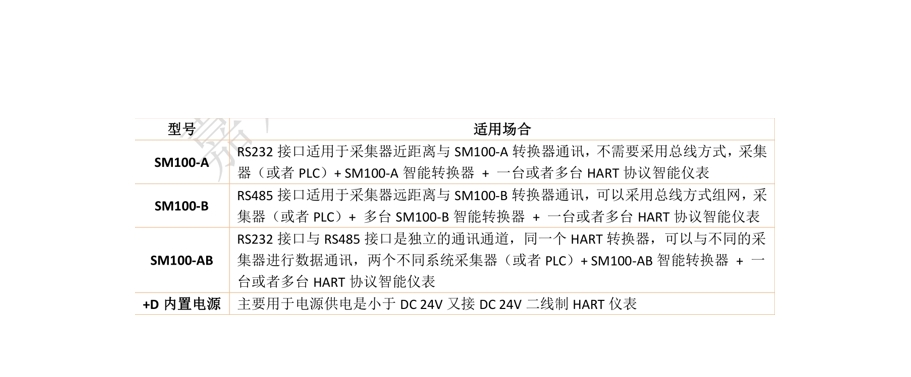

如需更多信息，建议咨询相关专家或查阅产品说明书。大量现货，欢迎选购。

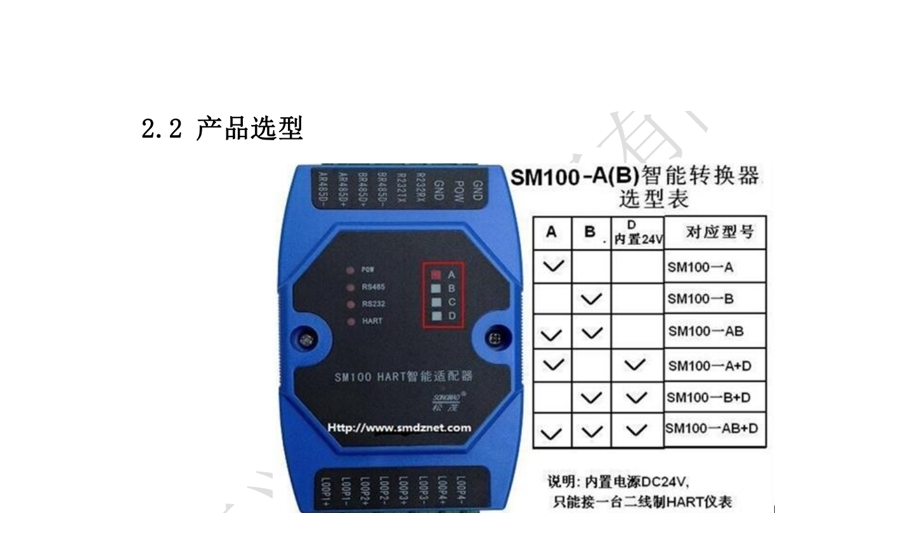

二、接口定义与指示灯说明
2.1 接线端子定义
- GND.POW：电源接口接线端子，POW接电源正极，GND接电源负极。
- GND、R232RX、R232TX：RS232通讯接口接线端子。
- BR485D-、BR485D+：RS485通讯接口B接线端子。
- AR485D-、AR485D+：RS485通讯接口A接线端子。
- LOOP1+、LOOP1- ～ LOOP4+、LOOP4-：共四组HART仪表通讯接口接线端子。

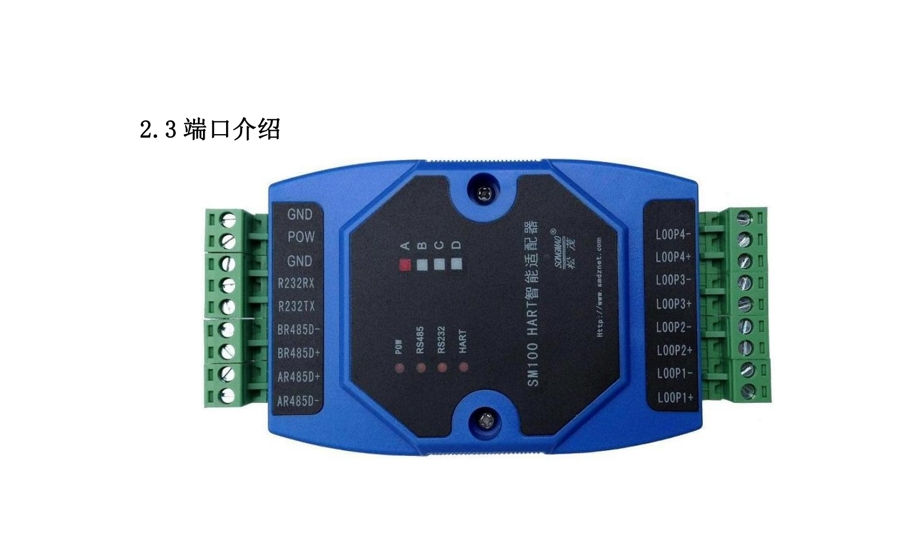

2.2 指示灯说明
- POW电源指示灯：接通电源后常亮。
- RS485通讯指示灯：在RS485串口进行数据交换时闪烁。
- RS232通讯指示灯：在RS232串口进行数据交换时闪烁。
- HART通讯指示灯：在HART转换器与HART仪表进行数据交换时闪烁。
三、HART协议仪表接线与调试

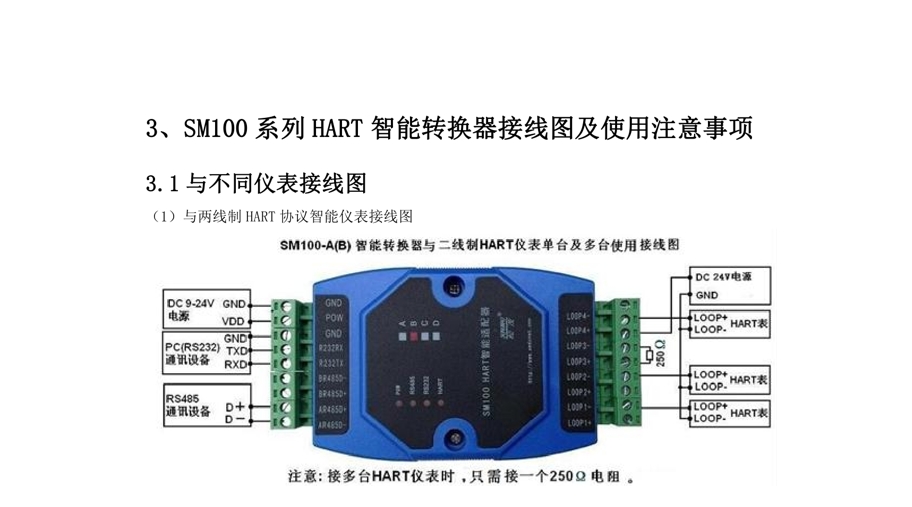

3.1 二线制与四线制HART协议仪表的区别

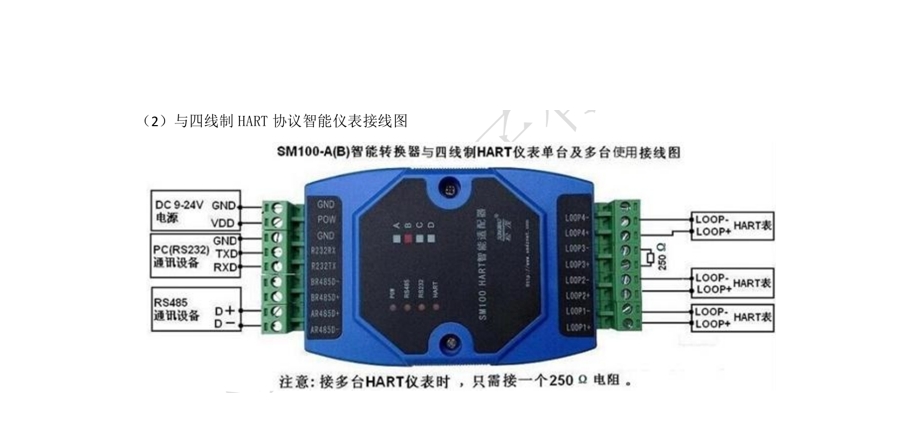

- 四线制HART协议仪表：单独供电，其电源线与4～20mA输入输出线是分开的。

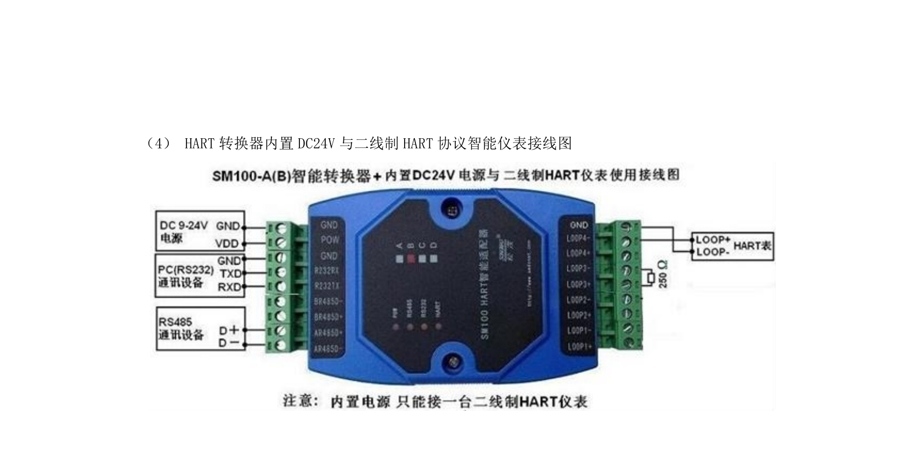

- 二线制HART协议仪表：电源线与4～20mA输入输出线是共用两根线。

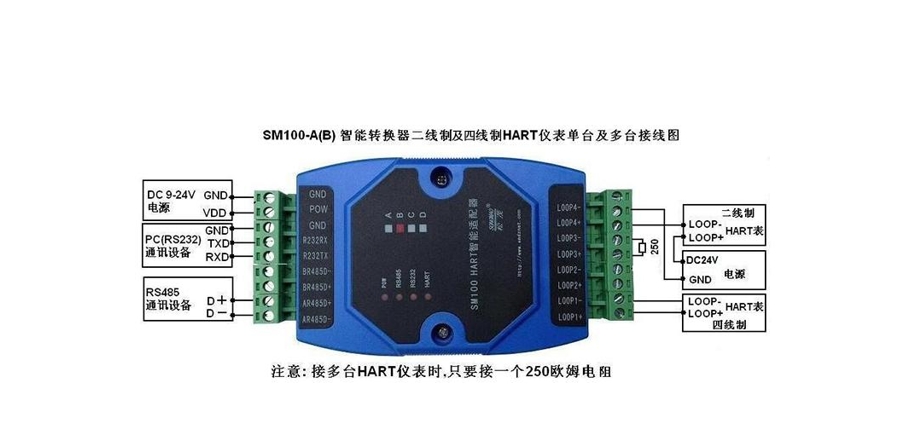

3.2 HART智能转换器接多台HART协议仪表调试步骤
- 接1台HART协议智能仪表：HART地址默认为0，不需要修改。
- 接4台HART协议智能仪表：HART地址要改成1、2、3、4，这时所有HART传感器输出的电流量都是4mA，电阻只需接一只250Ω电阻。
- 接8台HART协议智能仪表：HART地址要改成1、2、3、4、5、6、7、8，这时所有HART传感器输出的电流量都是4mA，电阻只需接一只250Ω电阻。
- 使用USB/RS232转换器后，再连接RS232/RS485转换器时：RS232/RS485转换器需要接DC5V电源。
- 使用西门子PLC编程线USB-PPI（USB-RS485线）：3脚是D+，8脚是D-。
四、配置软件功能介绍及操作步骤

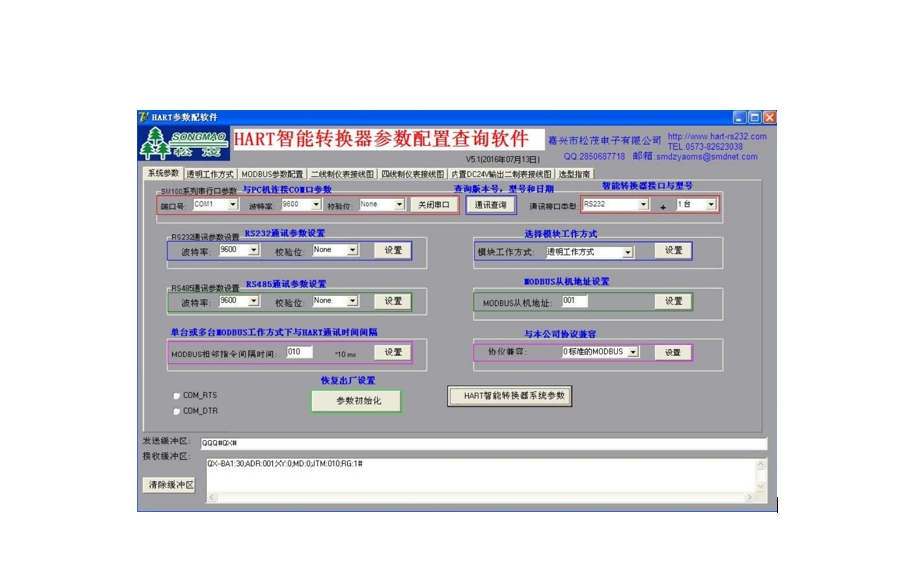

4.1 系统参数界面功能介绍

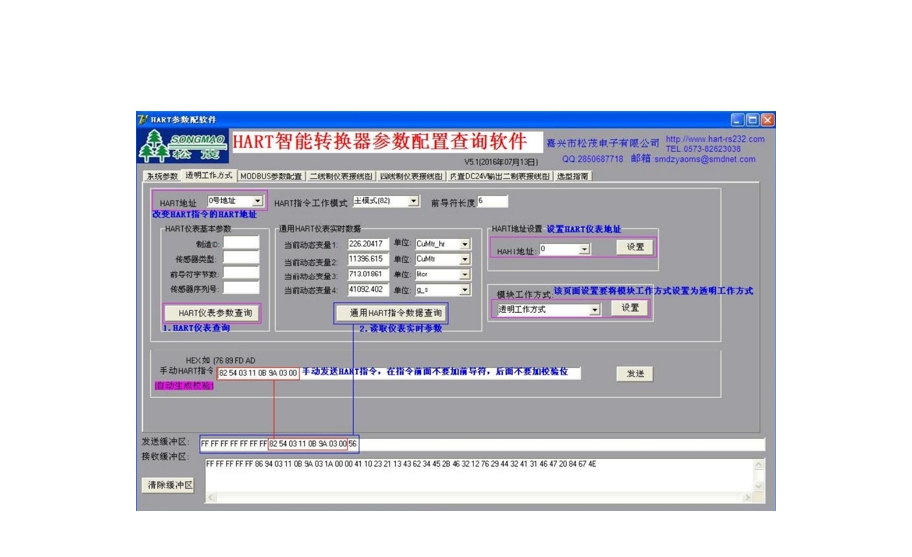

4.2 透明工作方式界面功能介绍

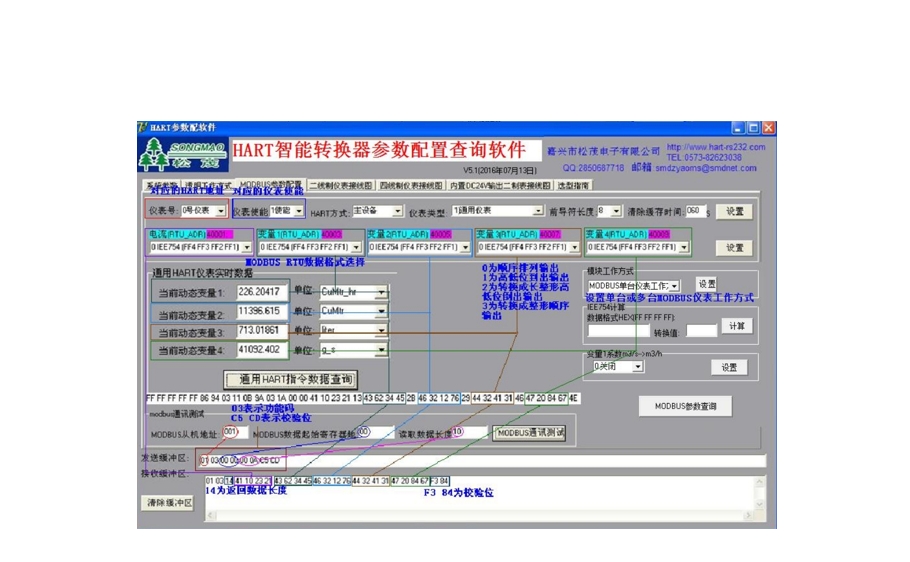

4.3 通用HART协议界面功能介绍

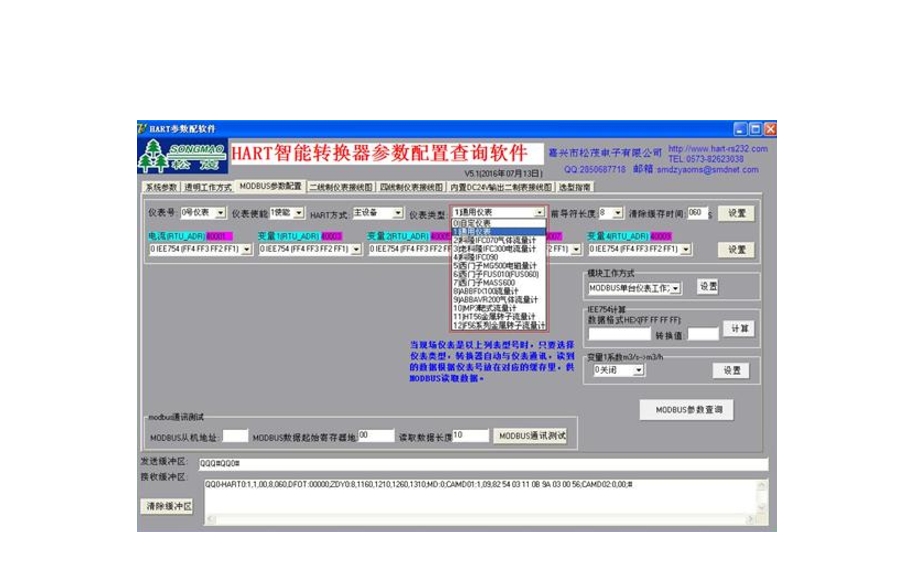

4.4 特殊HART协议界面功能介绍

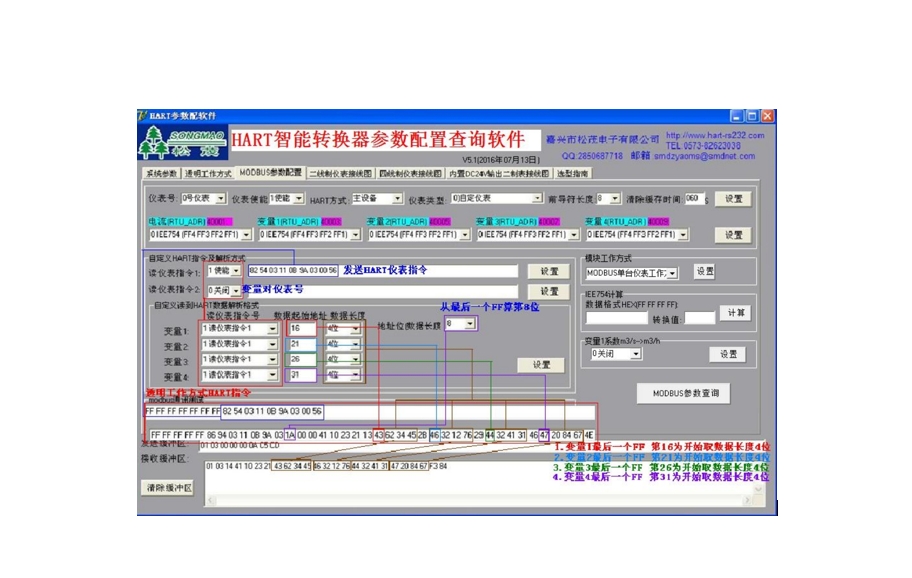

4.5 自定义HART协议界面功能介绍

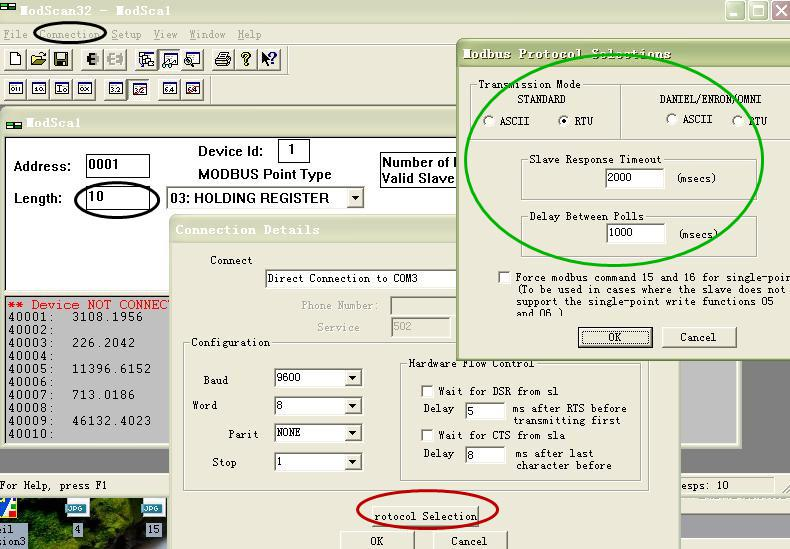

4.6 用ModScan32测试软件读取数据

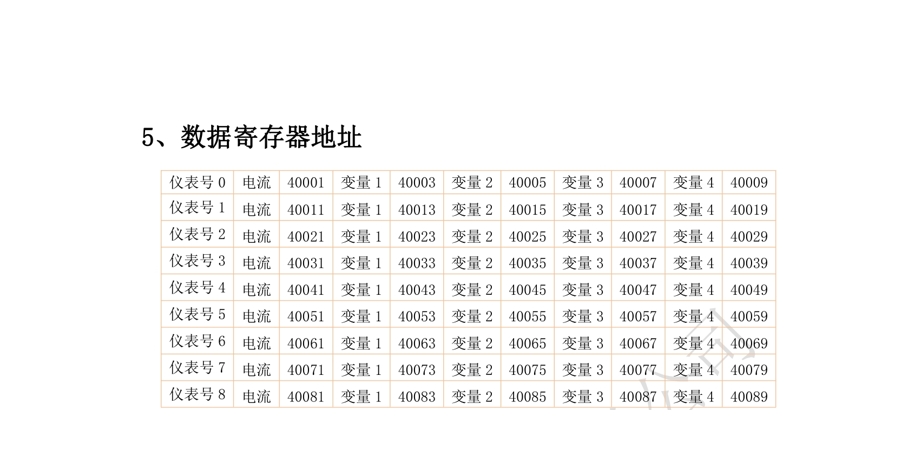

五、数据寄存器地址
六、SM100系列HART智能转换器使用注意事项
- 使用前请仔细阅读说明书。
- 确认电源是否符合设备工作要求。
- 与HART仪表设备之间距离是否大于200m，如果超出这个范围，请改用粗一点的线，并加屏蔽电缆。在使用屏蔽线时，请一端接地。
- 附近是否有较大的感性负载，此对信号干扰严重，要采取适当的屏蔽措施。
