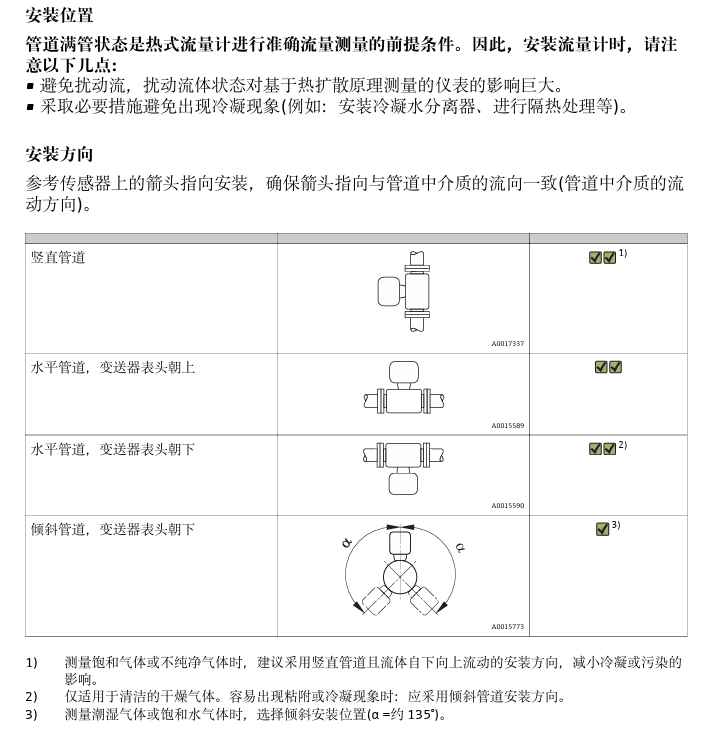

1. 安装位置
正确的安装位置对测量精度至关重要。请确保流量计安装在直管段足够长的位置，并避免振动和强电磁干扰。

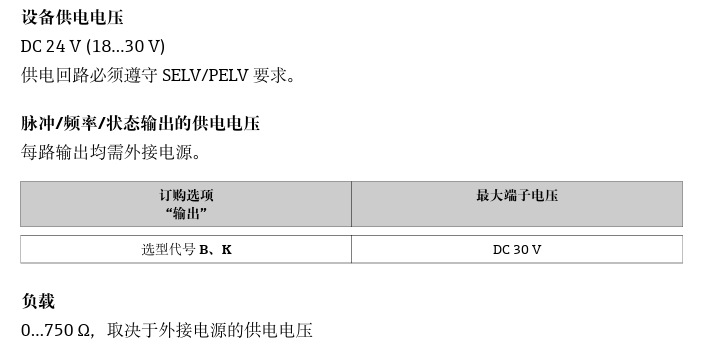

2. 电源要求
电源电压必须与铭牌上标注的电压一致。请务必核对铭牌信息，避免因电压不符导致设备损坏。

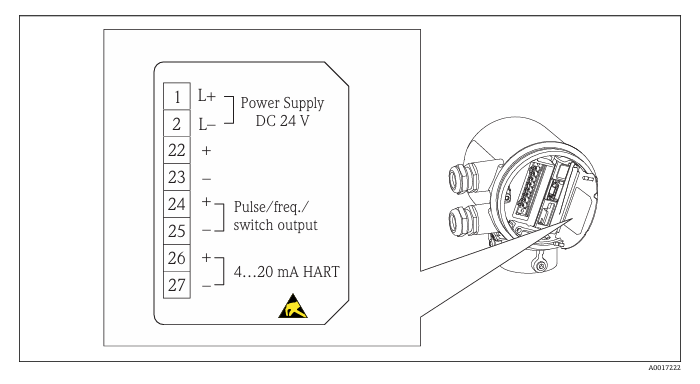

2.1 接线端子分配
接线端子的电气连接示意图位于电子模块的铭牌上。请按照示意图正确接线，确保电源和信号线连接无误。

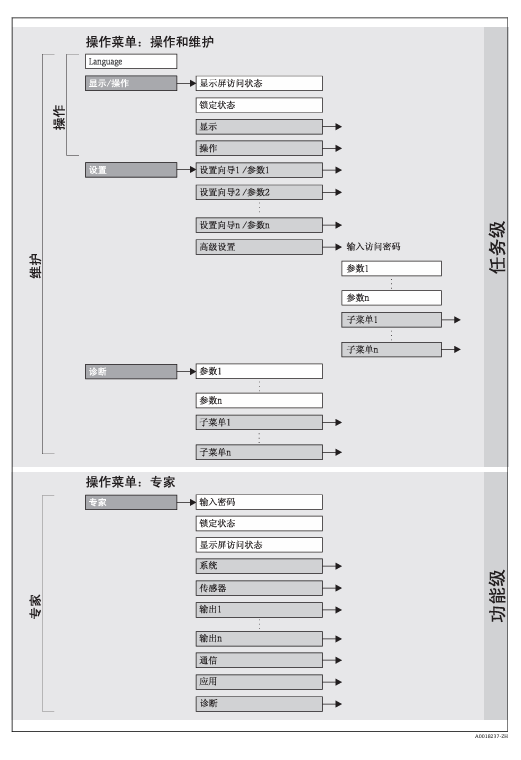

3. 操作菜单
操作菜单是进行参数设置和查看测量值的主要界面。通过菜单可以访问所有配置选项。

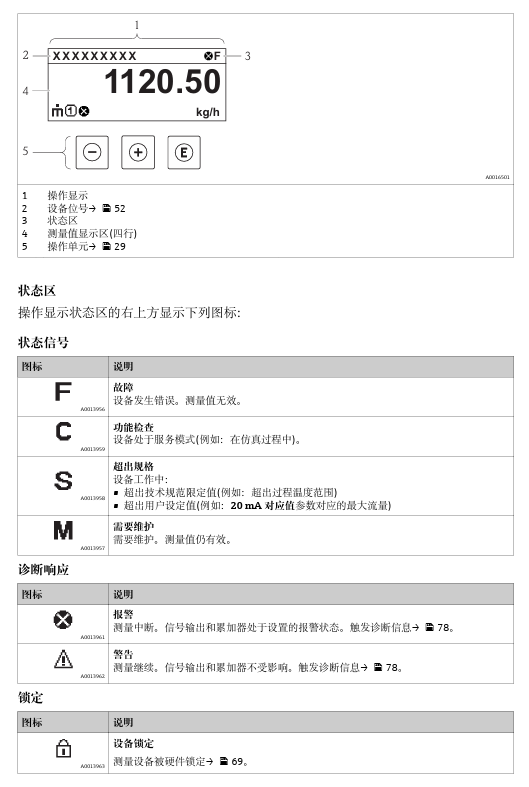

3.1 操作显示
显示屏提供实时测量值和菜单导航信息。熟悉显示界面有助于快速操作。

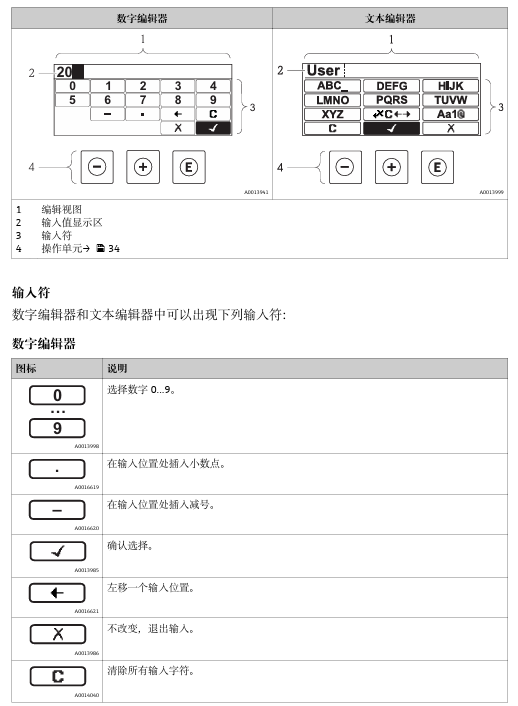

3.2 编辑示图
编辑示图展示了参数修改的流程。请按照图示步骤进行参数编辑。
4. 调试
调试是确保流量计准确测量的关键步骤。以下调试步骤需按顺序进行。

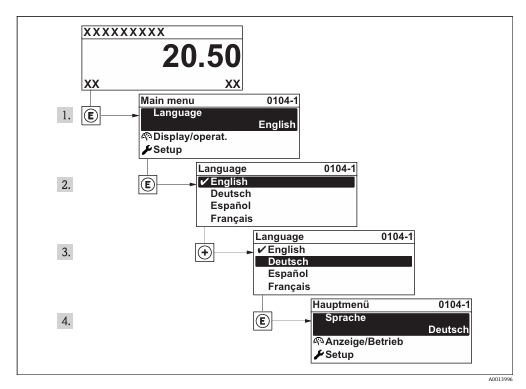

4.1 设置操作语言
工厂设置：英文或订购的当地语言。可根据需要更改操作语言。

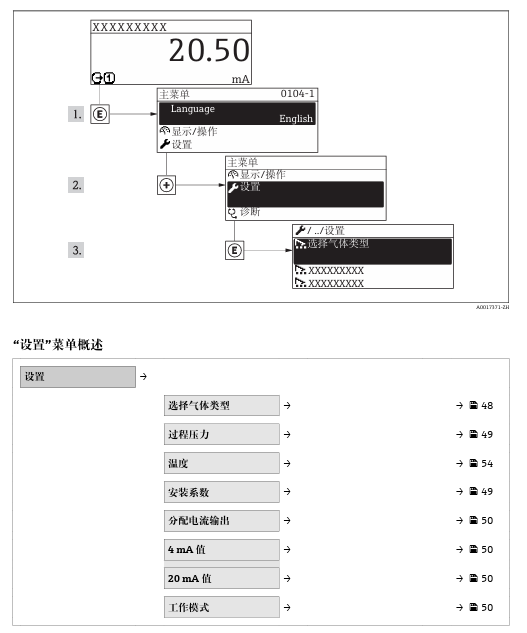

4.2 设置测量设备
“设置”菜单及其设置向导中包含标准操作所需的所有参数。请依次配置。

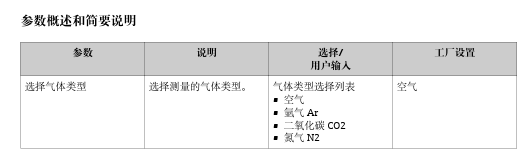

4.3 选择气体类型
菜单路径：“设置”菜单→选择气体类型。根据实际测量介质选择正确气体。

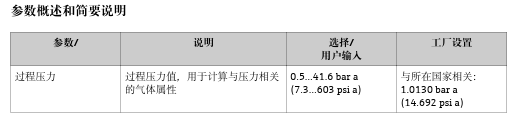

4.4 设置过程压力
菜单路径：“设置”菜单→过程压力。输入实际过程压力值。

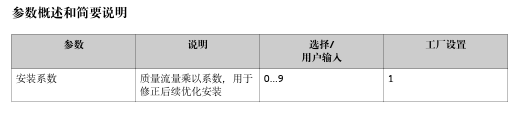

4.5 确定安装系数
菜单路径：“设置”菜单→安装系数。根据安装条件设置合适的系数。

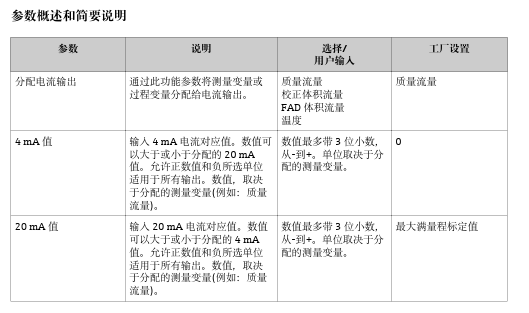

4.6 设置电流输出
菜单路径：“设置”菜单→分配电流输出；“设置”菜单→4 mA值；“设置”菜单→20 mA值。配置电流输出范围。

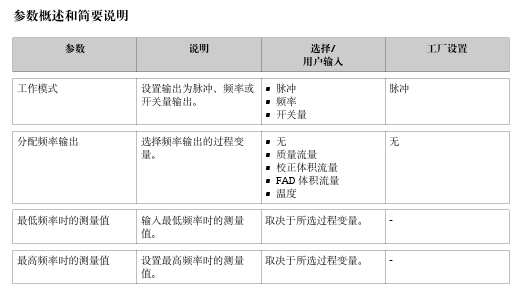

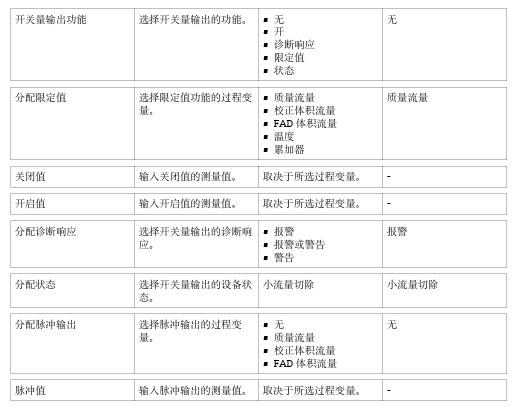

4.7 设置脉冲/频率/开关量输出
菜单路径：
- “设置”菜单→工作模式
- “设置”菜单→分配频率输出
- “设置”菜单→开关量输出功能
- “设置”菜单→分配脉冲输出
