CM44x变送器溶解氧调试指南
CM44x变送器与溶解氧传感器配合使用，可精确测量水体中的溶解氧浓度。本文提供完整的调试步骤，包括安装、接线、按键功能、设置、标定、故障代码及维护，帮助您快速上手。
1. 安装
CM44x变送器支持三种安装方式，可根据现场条件选择。

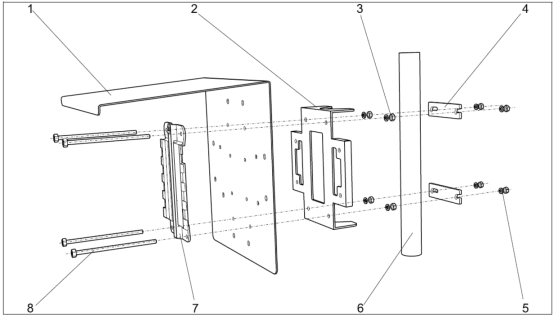

1.1 竖直管道安装

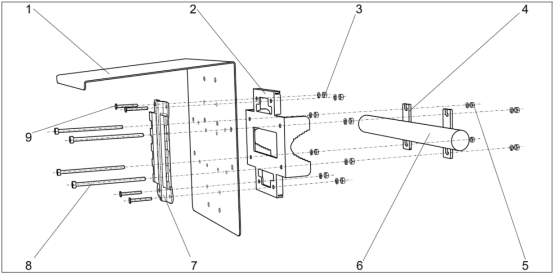

1.2 水平管道安装

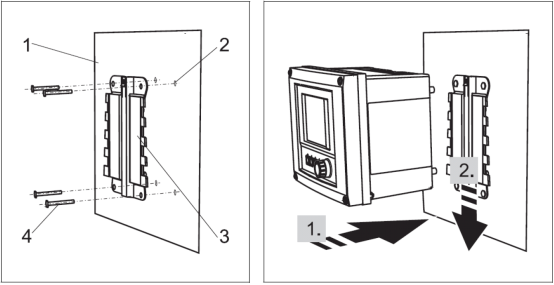

1.3 墙式安装
注：竖直管道和水平管道安装需要额外订购安装附件。
2. 接线
接线前请确认变送器铭牌上的供电电压，确保正确连接。

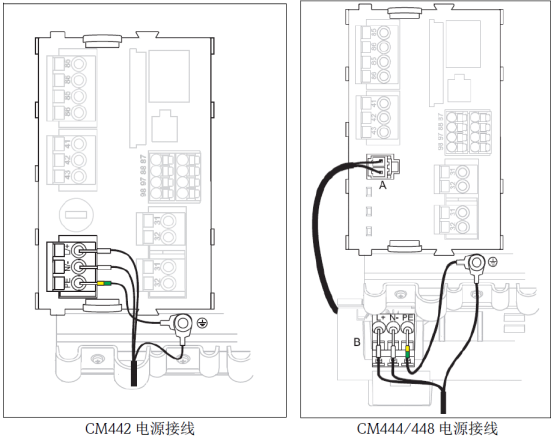

2.1 电源接线
注：请看清CM44x铭牌是220VAC还是24VDC供电。
2.2 溶解氧传感器接线
不同型号的传感器接线方式略有差异，请根据传感器型号选择对应接线方法。
2.2.1 COS51D/COS21D/COS22D传感器接线
- 棕白、绿黄四根电缆线分别连接到87、88、97、98号端子。
- 传感器电缆屏蔽层需接地。
- 电流输出接31、32端子。电流输出为有源输出。
注：须保证所有的缆塞拧紧、密封。
2.2.2 COS61D传感器接线
- 粉红、灰、绿、黄分别接到85、86、97、98号端子。
- 传感器电缆屏蔽层需接地。
- 电流输出接到31、32端子。电流输出为有源输出。
注：须保证所有的缆塞拧紧、密封。

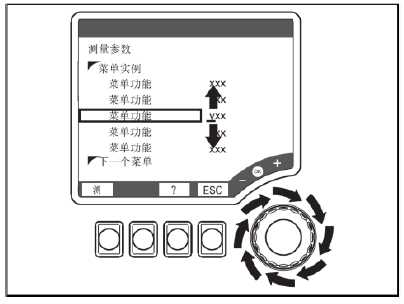

3. 按键功能
CM44x变送器采用软键和浏览器组合操作，熟悉按键功能可提高调试效率。

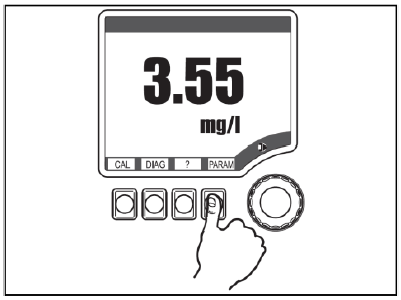

- 按下软键：直接选择菜单。

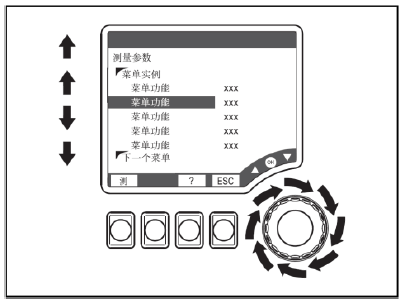

- 旋转浏览器：在菜单中移动光标。

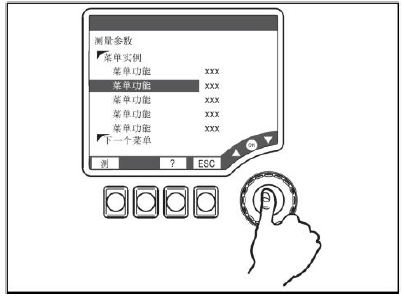

- 按下浏览器：选择功能。
- 旋转浏览器：改变数值。

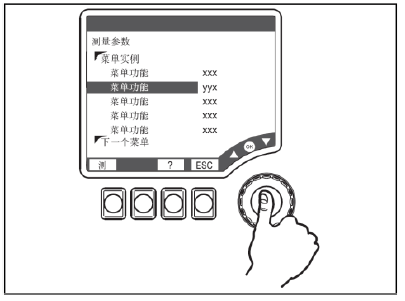

- 按下浏览键：接受新数值。
4. 设置
正确的参数设置是保证测量精度的前提。

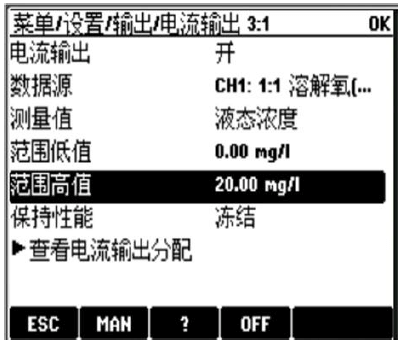

4.1 量程设置
在“菜单/设置/输出/电流输出x:x”菜单下设置“范围低值”和“范围高值”。

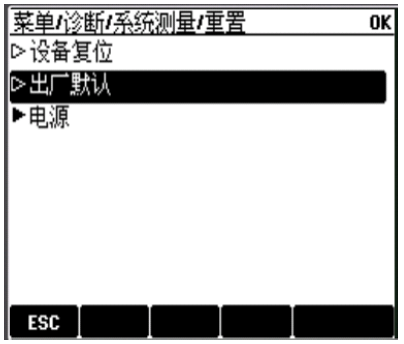

4.2 变送器复位
在“菜单/诊断/系统测量/置”菜单下选择“出厂默认”，复位变送器。
5. 标定
标定是确保测量准确的关键步骤，包括斜率标定和零点标定。

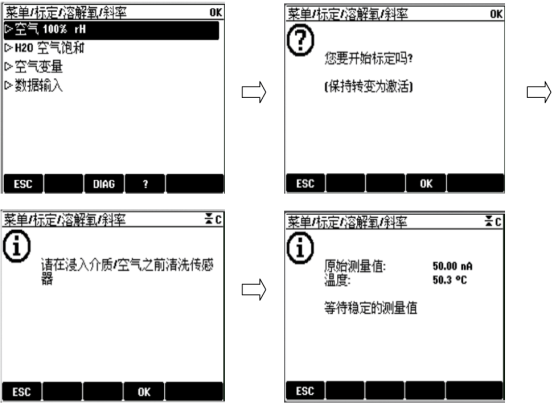

5.1 斜率标定
进入“菜单/标定/溶解氧”选择“空气100%rH”，按照菜单提示完成斜率标定。标定结束后显示状态，询问是否调整标定数据。标定失败后显示错误信息。
5.2 零点标定
当测量超纯水中的痕量溶解氧（ppb级）时，须使用零点标液进行零点标定。
- 把半瓶零点粉加入1升自来水中充分溶解，然后把极化完全的传感器放入零点标液中。

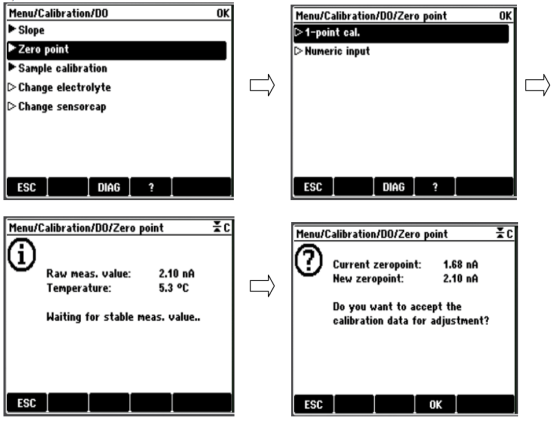

- 按CAL键，参照如下路径进行标定。
备注：
- 注意传感器的极化时间，有的传感器需要12小时才能完全极化。
- 零点标定时信号一般在1 nA以下，超过3nA则报警，提示零点标定失败！

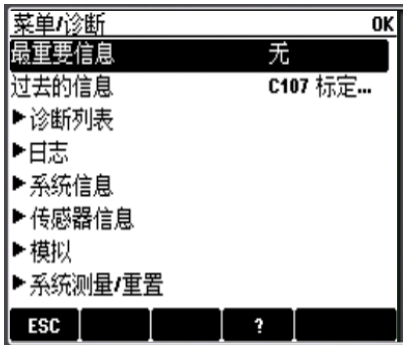

6. 常见故障代码
故障代码及含义自动显示在测量界面；可进入“菜单/诊断”查看故障代码，按“?”键查看故障含义。
7. 维护传感器
定期维护可延长传感器寿命并保证测量精度。

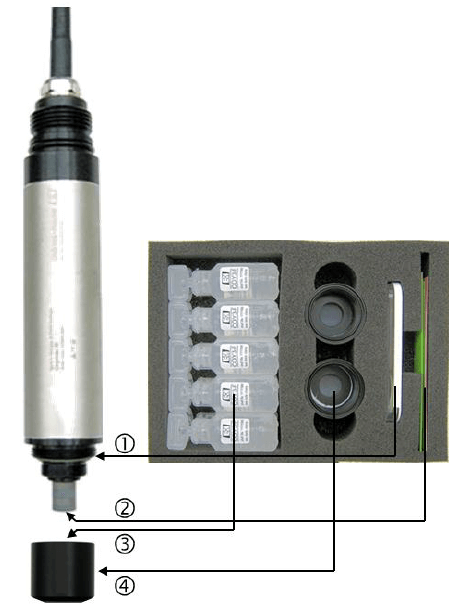

7.1 维护COS31/41/51D/71
- 密封圈如果损坏需更换。
- 向砂纸上滴几滴水，打磨传感器前端的金阴极1分钟。
- 重新注满新鲜的电解液。使用螺丝刀敲打膜片帽以去除附着的气泡。
- 把新的膜片帽拧到底，防止膜片破裂。
- 把传感器放在空气中重新标定，防止太阳直射。

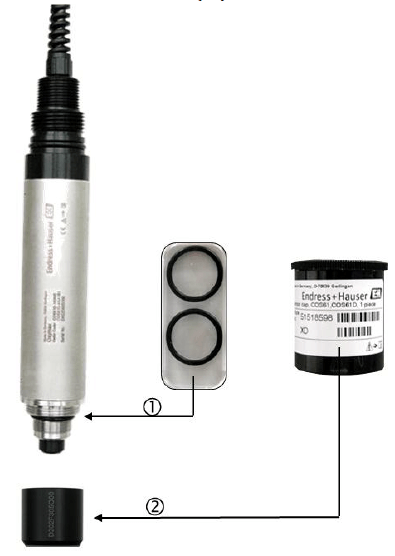

7.2 维护COS61(D)
- 密封圈如果损坏需更换。
- 把新的膜片帽拧到底，防止阳光照射。
- 把传感器放在空气中重新标定，防止太阳直射。
注：如果测量不准，则对传感器进行零点标定。零点标定前把传感器放入零点标液中2-3小时。把半瓶零点粉加入1升水中制造零点标液，其有效期为1天。

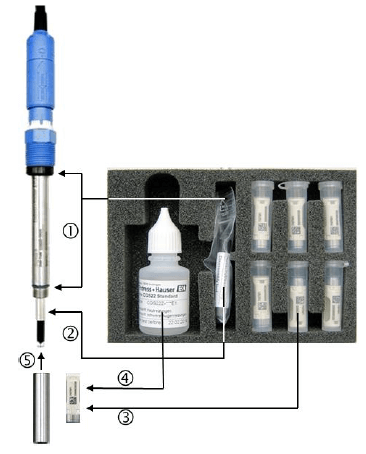

7.3 维护COS22(D)
- 密封圈如果损坏需更换。
- 更换玻璃体（可选，如果阴极被黏附）。
- 更换膜片帽（可选，如果膜片损坏）。
- 重新注满新鲜的电解液，使用螺丝刀敲打膜片帽以去除附着的气泡。
- 把轴套拧到底，把传感器放在空气中重新标定，防太阳直射。
注：如果测不准，则对传感器进行零点标定。零点标定前把传感器放入零点标液中2-3小时。把半瓶零点粉加入1升水中制造零点标液，其有效期为1天。

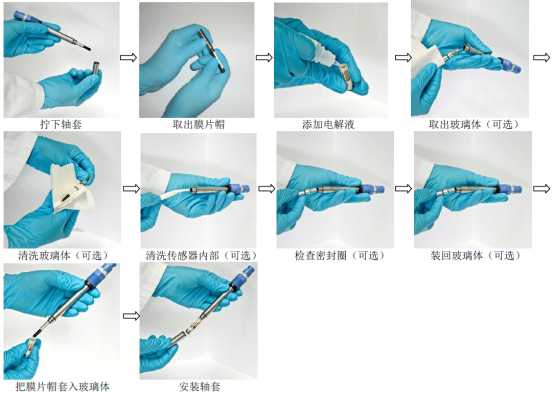

具体维护步骤图示如下：
