COM253/223溶解氧变送器安装与调试指南
COM253/223变送器配合溶解氧传感器，广泛应用于水处理、环保监测等领域的溶解氧测量。本文系统介绍其安装、接线、按键操作、参数设置、标定及维护方法。
1. 安装方式
COM253变送器支持三种安装方式，可根据现场环境选择。
1.1 墙式安装

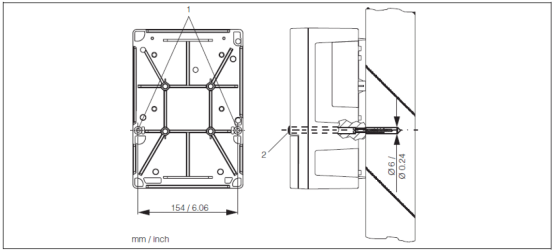

利用变送器背面位置1的两个Ø6孔，用螺钉固定在墙上。出厂时这两个孔用黑色堵头（位置2）堵住，安装时需取下堵头。
1.2 管道安装

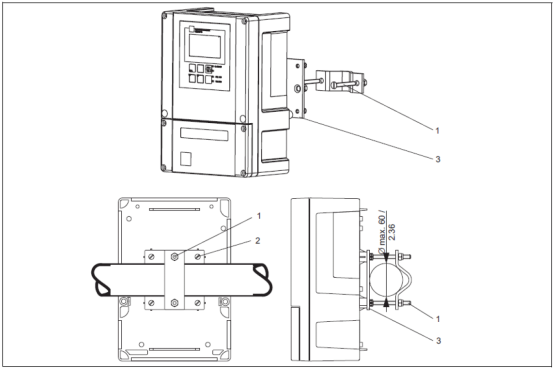

可使用竖直或水平管道安装。安装时使用变送器后面的四个M5螺孔（位置2），管道最大直径为Ø60。
1.3 气候防护安装

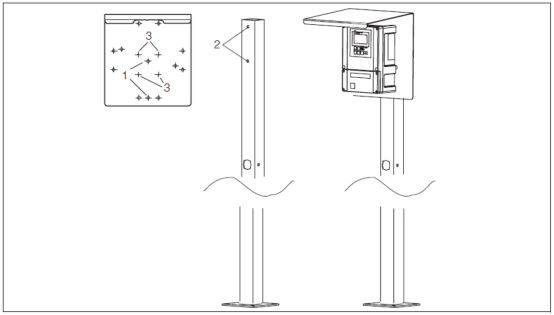

气候防护安装需要额外订购安装附件，气候防护罩需作为附件单独订购。如果变送器安装在室外露天环境，建议选用气候防护罩以保护仪表。
2. 接线方法
根据变送器型号和配套传感器，接线方式有所不同。
2.1 COM253-X/DS型变送器（带COS41传感器）

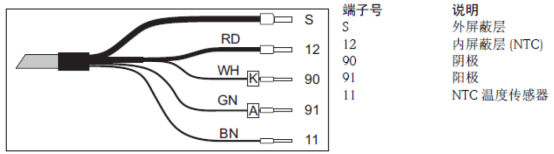

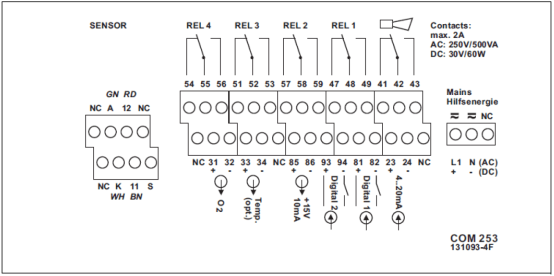

测量时，请参考下图接线：
- 标记“NC”和未标记的端子不接。
- 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
- 第一路电流输出（溶解氧）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。电流输出为有源输出。
2.2 COM253-WX/WS型变送器（带COS31、COS61或COS71传感器）

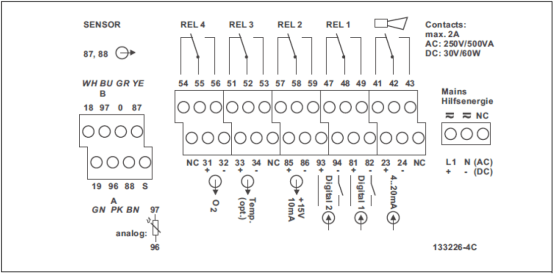

测量时，参考下图接线：
- COS31、COS61、COS71传感器自带电缆，直接通过SXB七针插头与变送器连接。
- 标记“NC”和未标记的端子不接。
- 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
- 第一路电流输出（溶解氧）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。电流输出为有源输出。
注：须保证所有的缆塞拧紧、密封。
3. 按键功能

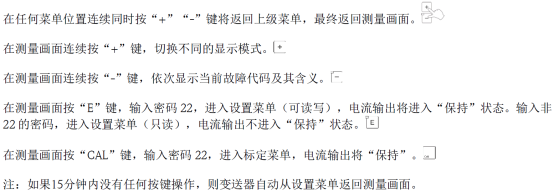

3.1 基本按键功能描述

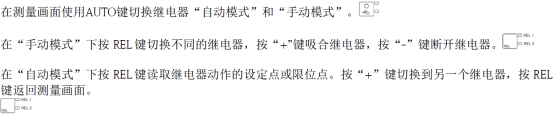

3.2 键盘锁定和解锁
4. 参数设置
4.1 传感器设置

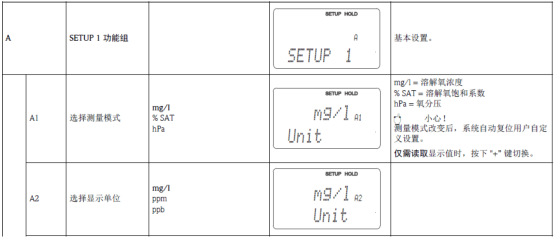

按“E”键，输入密码“22”，在“SETUP1”菜单下的“A1、A2”菜单选择测量模式以及显示单位。如果需要补偿压力、海拔、盐度，请在SETUP1和SETUP2中其他子菜单设置。
4.2 量程设置

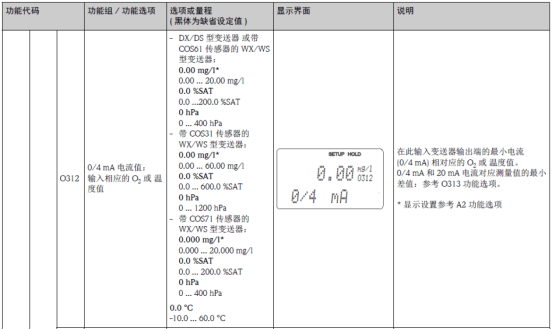

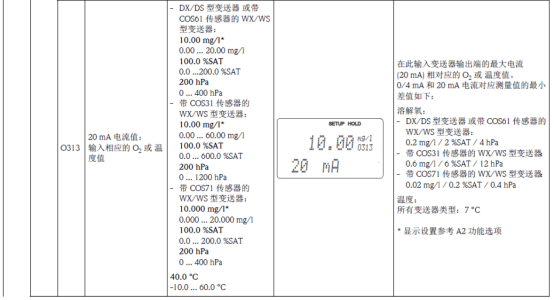

在“Current Output”菜单下，设置4-20mA对应量程。在01中选择电流输出通道，仪表双通道输出时有OUT1、OUT2选择，单通道输出时直接进入下一项。OUT1作为溶解氧的电流输出；OUT2作为温度的电流输出。
4.3 变送器复位

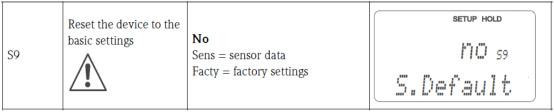

在“Service”菜单下的“S9”菜单，选择“Facty”复位变送器。
5. 标定
按“CAL”键，输入密码“22”。在“Calibration”菜单下完成斜率标定。
- 在“C1”菜单选择“Air”空气中标定，按“CAL”键。
- 把传感器从介质中取出擦干净。
- 在空气中测量值稳定后自动进入“C111”菜单，开始标定，进入倒计时。标定时间最多600s。
- 进入“C112”菜单，显示标定通过或报错。
- “C113”菜单选择是否保存标定数据，还是放弃，还是重新标定。
当测量超纯水中的痕量溶解氧（ppb级）时，须使用零点标液进行零点标定：
- 把半瓶零点粉加入1升自来水中充分溶解，然后把极化完全的传感器放入零点标液中。
- 按CAL键，选择零点标定。
备注：注意传感器的极化时间，有的传感器需要12小时才能完全极化。零点标定时信号一般在1nA以下，超过3nA则报警，提示零点标定失败！

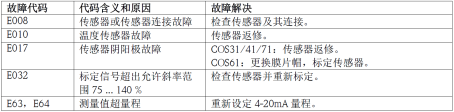

6. 常见故障代码
7. 维护传感器

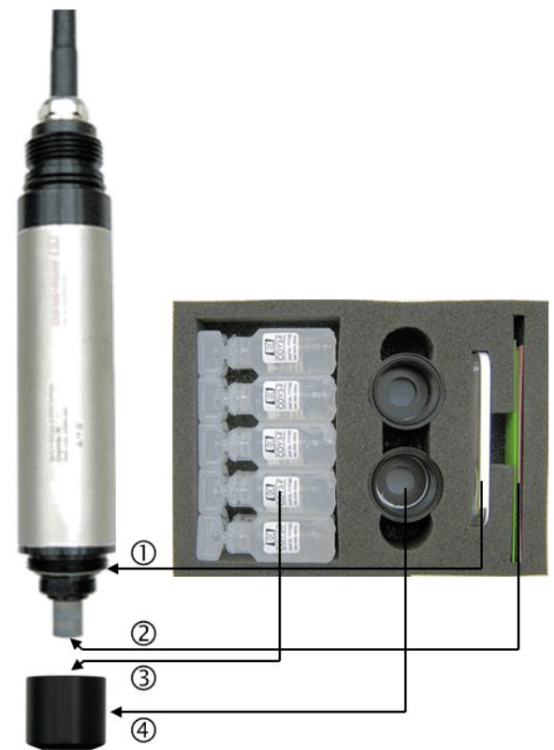

7.1 维护COS31/41/51D/71
- 密封圈如果损坏需更换。
- 向砂纸上滴几滴水，打磨传感器前端的金阴极1分钟。
- 重新注满新鲜的电解液。使用螺丝刀敲打膜片帽以去除附着的气泡。
- 把新的膜片帽拧到底，防止膜片破裂。
- 把传感器放在空气中重新标定，防止太阳直射。

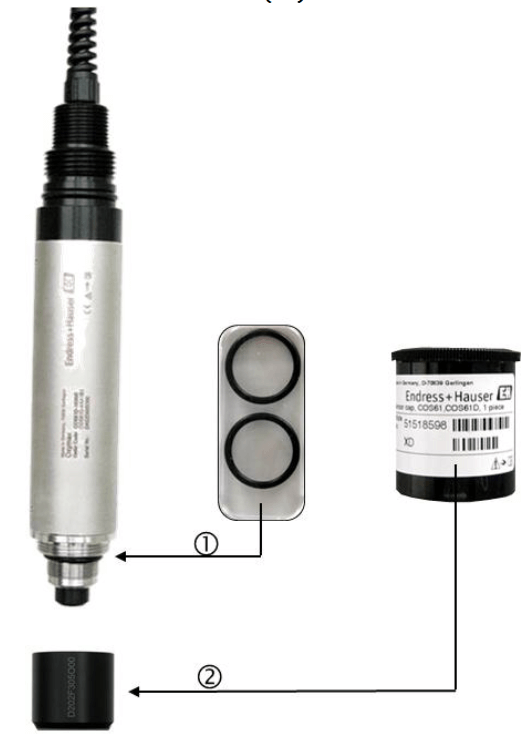

7.2 维护COS61(D)
- 密封圈如果损坏需更换。
- 把新的膜片帽拧到底，防止阳光照射。把传感器放在空气中重新标定，防止太阳直射。
注：如果测量不准，则对传感器进行零点标定。零点标定前把传感器放入零点标液中2-3小时。把半瓶零点粉加入1升水中制造零点标液，其有效期为1天。
