CUM253/223浊度污泥浓度变送器调试指南

CUM253/223变送器浊度/污泥浓度调试指南

CUM253/223变送器专用于浊度和污泥浓度测量，正确安装与调试是确保测量精度的关键。本指南涵盖安装、接线、按键操作、参数设置、标定及故障处理，帮助工程技术人员高效完成仪表调试。

1. 安装方式

CUM253提供三种安装方式，适应不同现场环境。

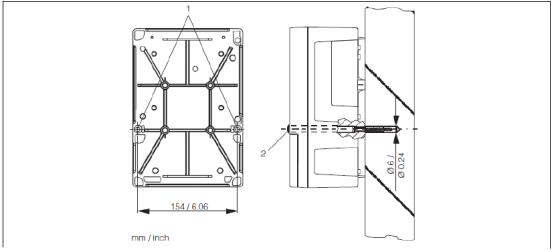

1.1 墙式安装

利用变送器背面位置1的两个Ø6孔，用螺钉固定在墙上。出厂时这两个孔用黑色堵头（位置2）堵住，安装时需取下堵头。

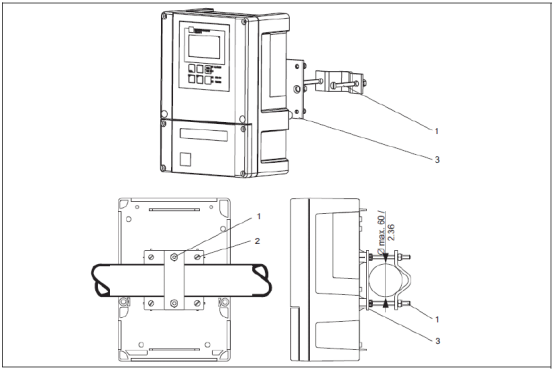

1.2 管道安装

可使用竖直或水平管道安装。安装时使用变送器后面的四个M5螺孔（位置2），管道最大直径为Ø60。

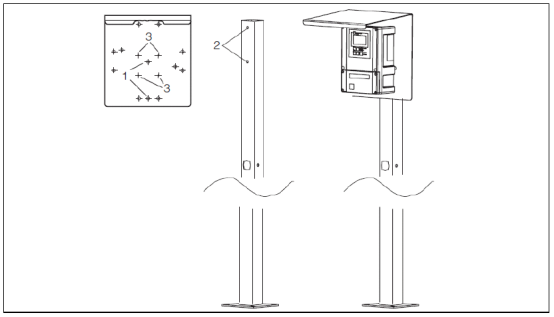

1.3 气候防护安装

气候防护罩可保护变送器免受恶劣天气影响，需作为附件单独订购。

注意：管道安装需要额外订购安装附件。若变送器安装在室外露天环境，建议选用气候防护罩以保护仪表。

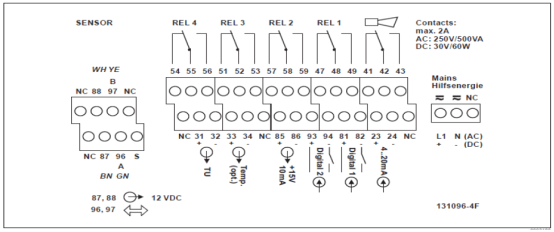

2. 接线

传感器CUS31和CUS41的接线方式相同。请按以下步骤操作：

1. 把随机提供的对应接线图贴到接线端子上。
2. 传感器供电的棕色、白色线分别接到87、88端子。
3. 传感器信号传输和屏蔽的绿色、黄色和黑色线分别接到96、97和S端子。
4. 标记“NC”和未标记的端子不接。
5. 220VAC电源接到L1和N端子；24VDC电源接到+和-端子。
6. 第一路电流输出（浊度）接到31、32端子，第二路电流输出（温度，可选）接到33、34端子。电流输出为有源输出。

注意：须保证所有的缆塞拧紧、密封。

3. 按键功能

熟悉按键功能是操作变送器的基础。

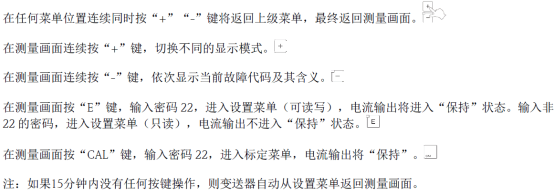

3.1 基本按键功能描述

3.2 键盘锁定和解锁

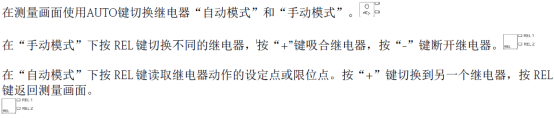

3.3 继电器操作

4. 参数设置

参数设置包括单位、量程和复位，以下分别说明。

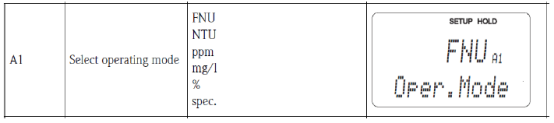

4.1 单位设置

按“E”键，输入密码“22”。在“SETUP1”菜单下的“A1”菜单，选择需要的单位。

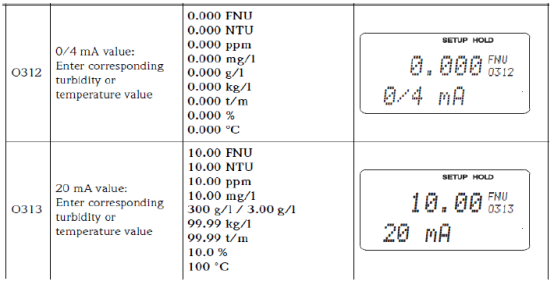

4.2 量程设置

在“Current Output”菜单下，设置4-20mA对应量程。在O1中选择电流输出通道，仪表双通道输出时有OUT1、OUT2选择，单通道输出时直接进入下一项。OUT1作为浊度或污泥浓度的电流输出，OUT2作为温度的电流输出。

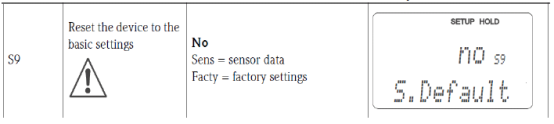

4.3 变送器复位

在“Service”菜单下的“S9”菜单，选择“Facty”复位变送器。

5. 标定

按“CAL”键，输入密码“22”。在“Calibration”菜单下完成标定。

1. 在“C1”菜单选择“1-Pt”按“CAL”键。
2. 进入“C151”菜单输入标定的数值，按“CAL”键。
3. 数值稳定之后进入“C152”菜单显示标定状态。
4. “C153”菜单选择是否保存标定数据，还是放弃，还是重新标定。

6. 常见故障代码

变送器运行中可能显示故障代码，常见代码及含义如下：

若遇到故障代码，请参考手册或联系技术支持。
