Prosonic 91超声波流量计安装指南
正确的安装是确保Prosonic 91超声波流量计测量精度的关键。本文详细介绍了安装位置、安装方向、前后直管段要求以及传感器选择与安装位置，帮助您规范安装流程。
一、安装位置
安装位置测量管道为满管状态是流量计正确测量的前提。尽可能将传感器安装在向上的管道上。

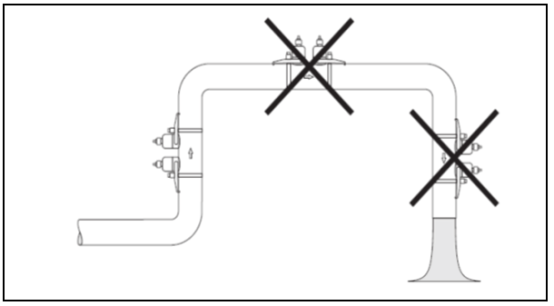

注意！测量管中出现气体积聚或形成气泡现象时，会增大测量误差。因此，请避免管道中的下列安装位置：
- 管道最高点。易积聚气体。
- 直接安装在向下排空管道的上方。易出现非满管管道状态。
二、安装方向

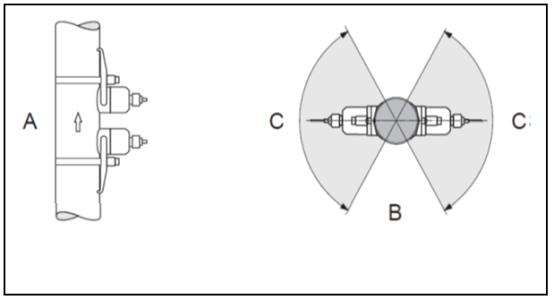

竖直管道：需要在竖直管道上安装传感器时，建议选择流体自下向上流动的管道（视图A）。选择此安装方向，管道内流体静止时，其中夹杂的固体介质将下沉，气体将上升，远离传感器。管道可完全自排空，不会产生固体粘附。
水平管道：需要在水平管道上安装传感器时，建议在（视图B）所示的区域内进行安装，以避免管道顶部的气体和空气积聚，以及管道底部的沉积物对测量的影响。
- A 推荐安装方向，其中流体向上流动
- B 水平管道中的推荐安装范围
- C 建议安装角度，max.120°

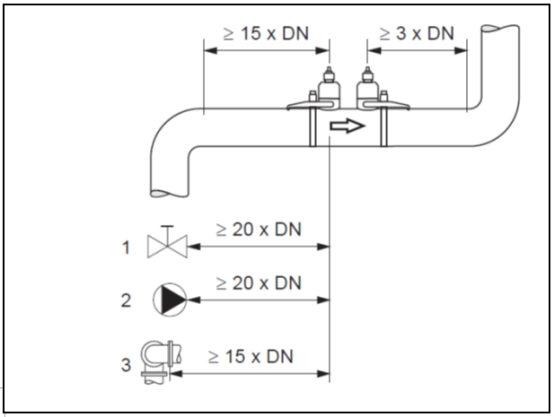

三、前后直管段
如可能，传感器的安装位置最好避开阀门、三通、弯头等管件。存在两个或多个扰动源时，应遵守最强扰动源的推荐前后直管段长度。
建议保证下列前后直管段长度，以确保满足测量精度规范。
四、传感器的选择与安装位置
1、安装行程
通常，采取下列两种传感器安装位置：
- 单行程测量时的传感器安装位置：两个传感器分别安装在管道的相对侧。
- 双行程测量时的传感器安装位置：两个传感器同时安装在管道的同一侧。

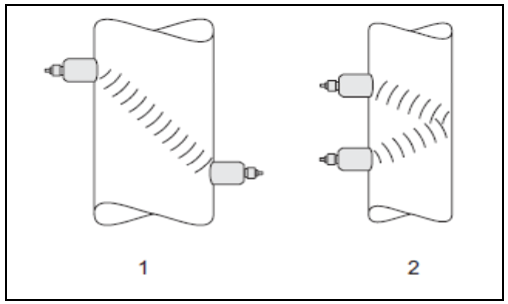

传感器的安装位置俯视图：
- 单行程测量时的传感器安装位置
- 双行程测量时的传感器安装位置
2、传感器安装方式

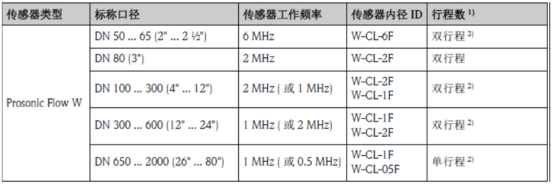

声波信号传播的行程数取决于传感器类型、管道标称口径和管壁厚度。建议采用下列传感器安装方式：
- 捆绑式传感器建议采取双行程测量安装位置。双行程测量安装位置是最简单、最恰当的安装方式，即使仅允许在管道的单侧进行操作，也可完成整个测量系统的安装。但是，在某些特定工况条件下，传感器采取单行程测量安装位置更加合适。例如：
- 壁厚> 4 mm (0.16")的某些塑料管道
- 带内衬管道
- 声学阻尼的流体测量
- 对于复合材料（例如：GRP）管道、部分有内衬管道、管壁厚度> 10mm (0.4")的管道，或需要进行重声学阻尼流体流量测量时，建议采用工作频率为0.5 MHz的传感器测量。此时，建议采取单行程测量的W型传感器安装位置。
- 工作频率为6 MHz的传感器适用于流速（原文此处不完整，建议补充完整内容）。
