Prosonic 93仿真脉冲输出概述
Prosonic 93 是 Endress+Hauser 推出的超声波物位测量仪表，广泛应用于液体和固体物位的连续测量。其仿真脉冲输出功能允许仪表在不改变实际物位的情况下，模拟输出脉冲信号，用于验证后续接收设备（如 PLC、计数器或显示仪）的响应是否正确。
该功能在回路测试、系统联调和故障排查中非常实用，可帮助工程技术人员快速确认信号链路完整性，而无需实际填充或排空容器。
仿真脉冲输出的作用与适用场景
主要作用
- 回路测试：验证从 Prosonic 93 到控制系统的整个信号路径是否正常。
- 系统调试：在正式投运前，模拟不同物位对应的脉冲输出，检查上位机显示与报警逻辑。
- 故障排查：当实际测量值异常时，通过仿真输出判断是仪表问题还是后续设备问题。
典型适用场景
- 新建或改造项目的仪表投运前检查。
- 定期维护时的功能验证。
- 与安全仪表系统（SIS）相关的联锁测试。

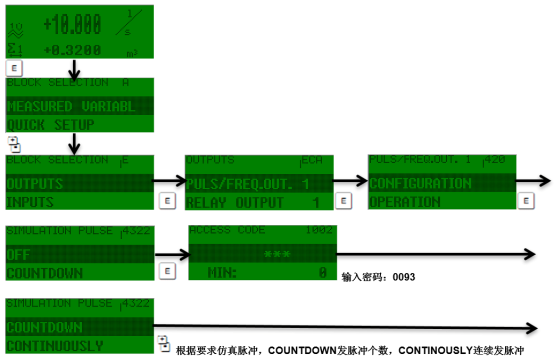

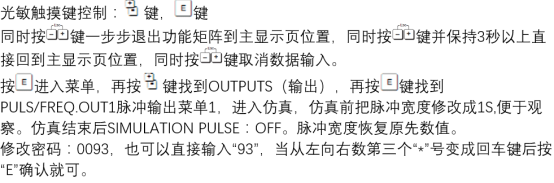

Prosonic 93仿真脉冲输出设置步骤
以下步骤以常见操作界面为例，具体菜单路径可能因固件版本略有差异，请以实际仪表菜单为准。
- 进入仪表主菜单，选择“诊断/仿真”或“服务”相关子菜单。
- 找到仿真功能，选择“脉冲输出”或“仿真脉冲输出”。
- 设置仿真值：输入希望的脉冲频率或脉冲数量（取决于输出类型）。
- 确认仿真模式为“开启”，此时仪表输出将切换为仿真信号。
- 在后续设备端观察信号是否正常接收与显示。
- 测试完成后，务必将仿真模式关闭，恢复实际测量输出。
关键参数与注意事项
常见参数说明
| 参数 | 说明 | 典型值/选项 |
|---|---|---|
| 仿真模式 | 开启或关闭仿真功能 | 开启 / 关闭 |
| 脉冲输出类型 | 选择脉冲输出的物理形式 | 频率输出 / 脉冲输出 |
| 仿真值 | 模拟的物位或流量对应值 | 根据量程设定 |
| 仿真持续时间 | 仿真自动结束的时间 | 可设定或无限期 |
注意事项
- 仿真期间，仪表不再输出实际测量值，可能触发上位机报警，请提前通知相关人员。
- 用于安全联锁系统时，必须遵守相关安全规程，必要时先解除联锁。
- 测试结束后务必关闭仿真，否则仪表将一直输出仿真信号，导致生产误判。
- 建议在低负荷或停车时段进行仿真测试，降低对生产的影响。
总结
Prosonic 93 的仿真脉冲输出是一项高效的调试与验证工具，能够在不改变实际物位的情况下测试信号链路。正确使用该功能，可显著提升仪表投运效率与系统可靠性。操作时请严格遵循步骤，并注意测试后的状态恢复。
