Prosonic 93快速设置与调试指南

Prosonic 93 快速设置与调试概述

Prosonic 93 是一款高性能超声波流量计，广泛应用于工业过程测量。正确的快速设置与调试是确保测量精度和稳定运行的关键。本指南面向工程技术人员与采购人员，提供从安装检查到参数配置的完整流程。

调试前请确保已阅读产品手册，并准备好必要的工具与参数。以下步骤将帮助您高效完成仪表投运。

调试前的准备工作

1. 安装检查

• 确认传感器安装位置符合要求，前后直管段长度满足前10D后5D（D为管道内径）。
• 检查传感器与管道耦合是否良好，无气泡或杂质。
• 确保电缆连接牢固，屏蔽层接地可靠。

2. 工具与参数准备

• 准备HART手操器或笔记本电脑（带调试软件）。
• 记录管道参数：外径、壁厚、材质、衬里、介质类型等。
• 确认电源电压与仪表铭牌一致。

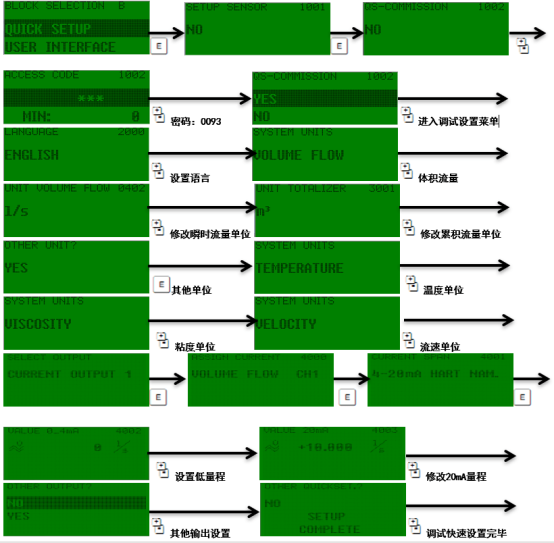

快速设置步骤

1. 上电与初始化

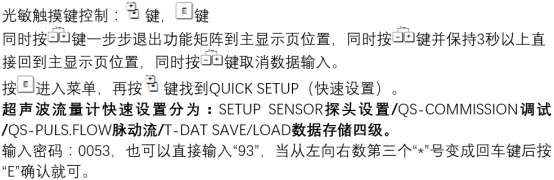

1. 接通电源，仪表自检后进入测量界面。
2. 按E键进入主菜单，选择“快速设置”。
3. 根据提示选择语言和单位制。

2. 管道参数输入

1. 输入管道外径、壁厚，仪表自动计算内径。
2. 选择管道材质和衬里材料，确保声速参数正确。
3. 输入介质类型（如水、污水、油等）及温度。

3. 传感器安装参数

1. 选择传感器安装方式（V法、Z法或N法）。
2. 输入传感器间距，确保与实测值一致。
3. 确认安装方向与流向箭头一致。

4. 输出与报警设置

• 配置4-20mA输出对应流量范围。
• 设置脉冲输出或频率输出（如需要）。
• 启用空管报警、故障报警等。

参数配置参考表

参数项	典型值/选项	说明
管道外径	根据实际输入	单位：mm
壁厚	根据实际输入	单位：mm
介质	水、污水、油等	影响声速
安装方式	V法、Z法、N法	根据管径选择
输出信号	4-20mA	对应流量范围

调试与验证

1. 零点校准

在管道充满静止介质时，执行零点校准，消除静态误差。确保无流动或阀门关闭。

2. 信号强度检查

观察信号强度指示，正常应大于60%。若过低，检查耦合、间距或介质气泡。

3. 流量验证

对比仪表显示值与实际流量（如容器计量），误差应在允许范围内。必要时调整修正系数。

常见问题与处理

• 信号弱：重新安装传感器，增加耦合剂，检查管道内壁。
• 读数波动：确认介质稳定，排除气泡，检查接地。
• 无输出：检查电源、接线及输出配置。

遵循以上步骤，可快速完成Prosonic 93的设置与调试，确保长期可靠运行。
