Prosonic 93电流输出量程设置概述
Prosonic 93 是工业现场常用的超声波物位计，其 4-20mA 电流输出 量程设置直接影响信号采集的准确性。正确配置量程，可确保上位机接收的物位信号与实际工况一致。本文面向工程技术人员与采购人员，提供清晰的操作指引。
设置前的准备工作
工具与参数确认
- 确认 Prosonic 93 已通电并处于正常测量状态。
- 准备 HART 手操器或现场显示模块（如 VU331）。
- 记录当前 空罐高度 与 满罐高度 对应的物位值。
- 确认输出通道为 电流输出（通常为 4-20mA）。
安全注意事项
- 在防爆区域操作时，须使用本安型手操器。
- 修改量程前，建议将仪表切换至 离线/手动 模式，避免误触发联锁。
电流输出量程设置步骤

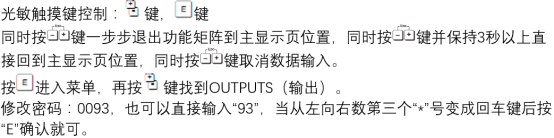

进入参数菜单

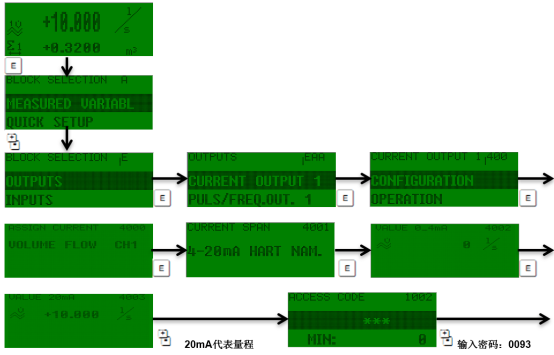

- 通过现场显示或 HART 手操器进入 主菜单。
- 选择 设置 → 输出 → 电流输出。
- 找到 量程设置 子菜单。
配置 4mA 与 20mA 对应值
- 设置 4mA 对应物位（通常为 0% 或空罐值）。
- 设置 20mA 对应物位（通常为 100% 或满罐值）。
- 确认单位与现场一致（m、%、ft 等）。
- 保存参数并退出菜单。
关键参数与推荐值
| 参数 | 说明 | 推荐值 |
|---|---|---|
| 4mA 对应物位 | 输出电流下限 | 0% 或空罐高度 |
| 20mA 对应物位 | 输出电流上限 | 100% 或满罐高度 |
| 输出模式 | 电流方向 | 标准 4-20mA |
| 阻尼时间 | 信号平滑 | 1-5 秒（视工况） |
常见问题与排查
电流输出不变化
- 检查 量程上下限 是否设置反了。
- 确认物位是否在量程范围内。
- 检查回路供电是否正常（最小 12V）。
输出值与实际不符
- 重新校准 空罐标定。
- 检查 介质声速 设置是否正确。
- 确认无虚假回波干扰。
总结
正确设置 Prosonic 93 电流输出量程 是保证物位信号准确传输的关键。按照上述步骤操作，并结合现场工况调整阻尼与单位，可有效提升测量稳定性。建议在投运前进行 回路测试，确保 4mA 与 20mA 对应正确。
