Promag 50电流输出量程设置概述
Promag 50电磁流量计的电流输出量程设置是现场调试的关键环节，直接影响信号传输的准确性。正确的量程配置可确保PLC或DCS系统接收到的4-20mA信号与实际流量线性对应。本文基于实际操作界面，分步介绍设置方法。
设置前的准备工作
在开始设置前，请确认以下条件已满足，以避免操作中断或参数错误。
- 仪表已通电并处于测量模式。
- 已获取当前管道的最大流量值（如100 m³/h）。
- 了解输出信号类型：4-20mA（默认）或用户自定义。
- 准备操作手册或记录本，便于记录原始参数。

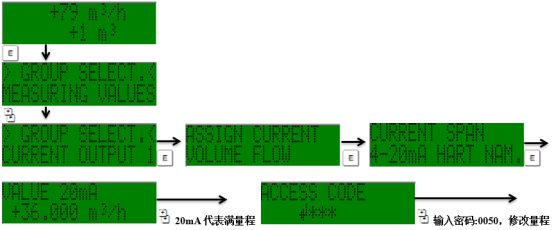

电流输出量程设置步骤

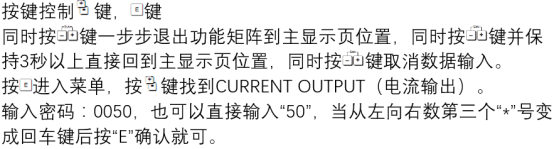

以下步骤基于Promag 50本地显示界面操作，使用E、+、-三个按键完成导航与数值修改。
- 按E键进入主菜单，使用+或-键选择“设置”菜单。
- 按E键确认，进入子菜单后选择“电流输出”。
- 再次按E键，找到“量程”选项。
- 输入对应4mA的流量值（通常为0），按E键保存。
- 输入对应20mA的流量值（即满量程值），按E键保存。
- 检查显示是否正常，退出菜单返回测量模式。
关键参数与注意事项
设置过程中需关注以下参数，确保输出信号与系统匹配。
| 参数 | 说明 | 典型值 |
|---|---|---|
| 4mA对应流量 | 输出电流下限对应的流量值 | 0 m³/h |
| 20mA对应流量 | 输出电流上限对应的流量值 | 100 m³/h |
| 输出类型 | 电流输出模式 | 4-20mA |
| 报警响应 | 故障时输出电流 | 22mA或3.6mA |
注意：量程设置必须与实际管道最大流量匹配，否则会导致信号饱和或分辨率下降。建议在设置后使用万用表测量输出电流，验证线性度。
常见问题与排查
若设置后输出异常，可参考以下排查方向。
- 输出始终为4mA：检查量程是否设置过小，或管道无流量。
- 输出始终为20mA：检查量程是否设置过大，或流量超过满量程。
- 输出波动大：确认接地良好，排除电磁干扰。
- 无法进入菜单：检查是否处于锁定模式，需输入密码解锁。
