Promag 50脉冲输出设置概述
Promag 50 是 Endress+Hauser 推出的电磁流量计，广泛应用于工业流量测量。其脉冲输出功能可将流量信号转换为脉冲信号，供外部计数器或 PLC 采集。正确设置脉冲输出对系统精度至关重要。
本文将分步介绍 Promag 50 脉冲输出的设置方法，包括硬件接线、参数配置及验证步骤。适用于工程技术人员和采购人员参考。
设置前的准备工作
所需工具与材料
- Promag 50 流量计变送器
- 数字万用表（用于验证输出）
- 小螺丝刀（用于接线）
- 产品说明书或操作手册
安全注意事项
- 确保流量计已断电，避免触电或损坏设备。
- 确认工作环境符合防爆要求（如适用）。
- 接线时注意极性，避免短路。
脉冲输出硬件接线
Promag 50 的脉冲输出通常位于变送器的接线端子排上。参考下图确认端子位置：
接线步骤：
- 打开变送器外壳，找到输出端子（通常标记为“Pulse”或“DO”）。
- 将脉冲输出正极（+）连接到外部设备的脉冲输入正极。
- 将脉冲输出负极（-）连接到外部设备的脉冲输入负极或公共端。
- 确保屏蔽电缆的屏蔽层单端接地，以减少干扰。
接线完成后，检查连接是否牢固，避免虚接。
参数配置步骤

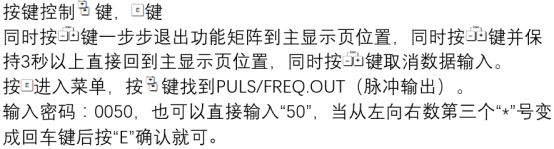

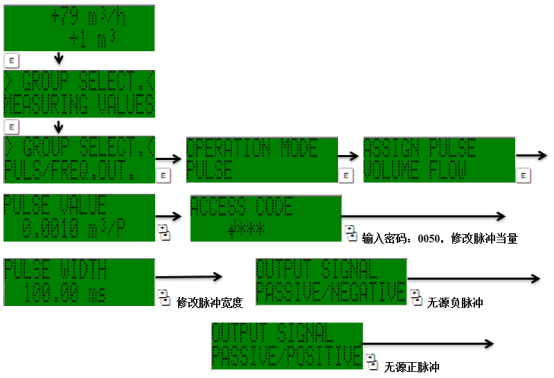

通过变送器的操作界面设置脉冲输出参数。下图展示了典型菜单结构：
具体配置步骤：
- 进入主菜单，选择“设置” > “输出” > “脉冲输出”。
- 设置脉冲当量（Pulse Value）：即每个脉冲代表的流量体积，例如 1 脉冲 = 0.1 L。根据外部设备要求调整。

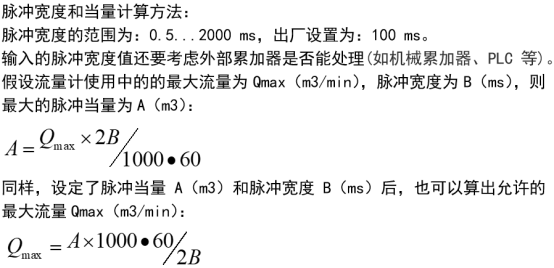

- 设置脉冲宽度（Pulse Width）：通常可选 0.1 ms 至 1000 ms，需匹配外部设备的响应频率。
- 选择输出模式：如“正向流量”、“双向流量”或“净流量”。
- 保存设置并退出菜单。
参数设置界面可能因固件版本略有差异，请以实际菜单为准。
参数说明与推荐值
下表列出了脉冲输出的关键参数及其典型设置：
| 参数 | 说明 | 推荐值 |
|---|---|---|
| 脉冲当量 | 每个脉冲对应的流量体积 | 根据外部设备要求，如 0.1 L/P |
| 脉冲宽度 | 脉冲的高电平持续时间 | 10 ms（通用） |
| 输出模式 | 脉冲对应的流量方向 | 正向流量 |
| 最大频率 | 脉冲输出的最高频率 | ≤ 10 kHz（取决于当量） |
注意：脉冲当量与最大流量需匹配，避免频率超出外部设备接收范围。
验证与故障排除
设置完成后，需验证脉冲输出是否正常。下图显示了输出波形示例：
验证方法：
- 使用万用表测量脉冲输出端子，应有电压跳变。
- 连接计数器，观察脉冲计数是否与流量成比例。
- 若输出异常，检查接线、参数设置及电源。
常见问题：
- 无脉冲输出：检查电源、接线及输出使能设置。
- 脉冲频率不稳：检查接地和屏蔽，排除干扰。
- 计数偏差大：重新校准脉冲当量。
总结
正确设置 Promag 50 的脉冲输出，可确保流量信号准确传输至控制系统。遵循本文的接线、配置和验证步骤，能有效提高系统可靠性。如需更详细的参数，请参考官方手册。
