Promag 53仿真电流输出概述
Promag 53 是 Endress+Hauser 推出的电磁流量计，广泛应用于工业流量测量。其仿真电流输出功能允许在无实际流量时模拟 4-20 mA 信号，用于系统调试与回路测试。
该功能可帮助工程人员验证变送器、PLC 或 DCS 的输入通道是否正常，无需实际流体通过传感器。正确使用仿真电流输出能显著提高调试效率与维护安全性。
仿真电流输出的应用场景
调试与验收
- 在管道未通水时，模拟 4 mA、12 mA、20 mA 等标准电流信号。
- 验证上位机或 PLC 的模拟量输入模块采集是否准确。
- 检查信号回路是否存在干扰或断线。
维护与故障排查
- 怀疑变送器输出异常时，用仿真电流替代实际流量信号。
- 快速定位故障在流量计侧还是接收侧。
- 避免因实际流量波动导致误判断。

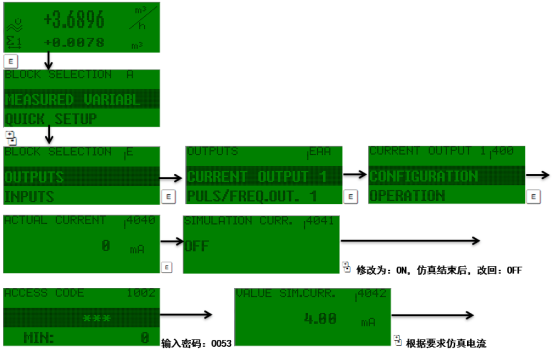

Promag 53仿真电流输出设置步骤

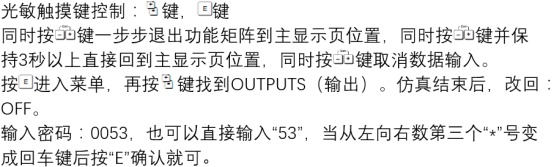

以下操作基于 Promag 53 的本地显示界面或 FieldCare 软件。请确保变送器处于仿真模式，且已断开与过程控制的联锁。
- 进入主菜单，选择 “诊断” 或 “服务” 菜单。
- 找到 “仿真” 子菜单，选择 “电流输出”。
- 设置仿真电流值，例如 4.00 mA、12.00 mA、20.00 mA。
- 确认输出使能，此时电流输出端子将输出设定值。
- 在接收端测量电流，验证精度与线性度。
- 测试完成后，关闭仿真功能，恢复正常测量模式。
仿真电流输出参数与精度对照
下表列出 Promag 53 仿真电流输出的典型技术参数，供选型与校验参考。
| 参数 | 典型值 | 备注 |
|---|---|---|
| 输出范围 | 4-20 mA | 可扩展至 3.8-20.5 mA |
| 仿真电流步进 | 0.1 mA | 通过按键或软件设置 |
| 精度 | ±0.05% 满量程 | 参考条件：25°C |
| 负载电阻 | ≤ 500 Ω | 取决于供电电压 |
| 仿真模式激活方式 | 菜单或 FieldCare | 需权限密码 |
常见问题与注意事项
仿真电流无输出
- 检查变送器是否处于 仿真模式，而非正常测量模式。
- 确认电流输出端子接线正确，负载电阻未超限。
- 检查供电电源是否正常，保险丝是否熔断。
输出值偏差大
- 使用高精度万用表测量，排除测量误差。
- 执行 电流输出校准（4 mA 与 20 mA 两点校准）。
- 检查环境温度是否超出补偿范围。
重要提示：仿真电流输出仅用于调试与维护，测试结束后务必退出仿真模式，否则流量计将无法输出真实流量信号，可能引发工艺事故。
总结
Promag 53 的仿真电流输出功能是工程调试与维护的实用工具。通过菜单或 FieldCare 可快速设置 4-20 mA 仿真信号，验证回路完整性。遵循正确的设置步骤与安全注意事项，能有效提升仪表调试效率与系统可靠性。
