一、检查铭牌

在接线前，请务必核对流量计铭牌信息，确保与现场要求一致。铭牌包含订货号、电源规格、附加功能、输入/输出配置等关键参数。

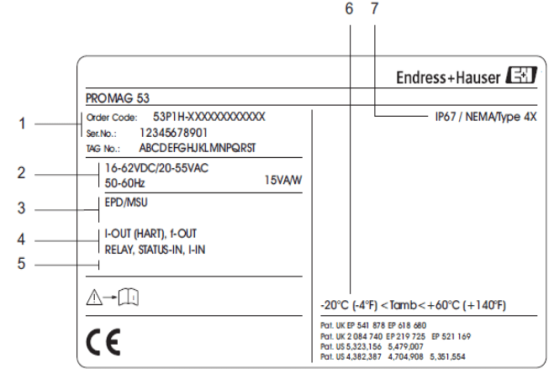

Promag 53铭牌信息
  • 订货号/系列号：唯一标识设备，用于追溯和备件订购。
  • 电源功耗：注意电源类型是220VAC还是24VDC，避免接错。
  • 附加信息：如EPD/MSU（空管检测电极）、ECC（电极清洗）。
  • 输入/输出：-OUT(HART)为电流输出（HART）；f-OUT为频率输出；STATUSIN为状态输入。
  • 预留特殊产品信息：根据订单可能包含其他特殊配置。
  • 环境温度：确保工作环境温度在允许范围内。
  • 防护等级：如IP67、IP68等，影响安装方式。

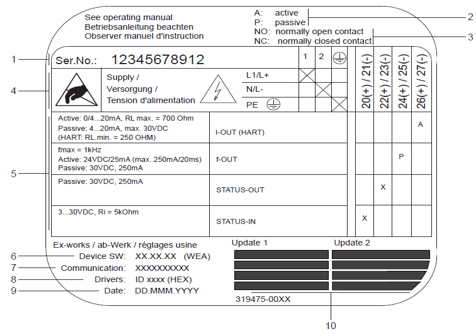

Promag 53铭牌详细参数
  • 系列号：设备唯一序列号。
  • 电流输出组态：A表示有源（active），P表示无源（passive）。
  • 继电器组态：NO表示常开，NC表示常闭。
  • 端子分配：端子号1：AC交流L1，DC直流L+；端子号2：AC交流N，DC直流L-。
  • 端子号20-27的组态：根据配置不同，功能各异。
  • 软件版本：当前安装设备的软件版本。
  • 通讯类型：如HART、PROFIBUS PA等。
  • 电流通讯软件信息：设备版本和设备描述。
  • 安装日期：设备安装日期。
  • 更新日期：6到9点的更新日期。

二、分体式质量流量计的传感器和变送器之间接线

分体式安装时，传感器与变送器之间需通过专用信号电缆连接。请按照下图和颜色对应关系正确接线。

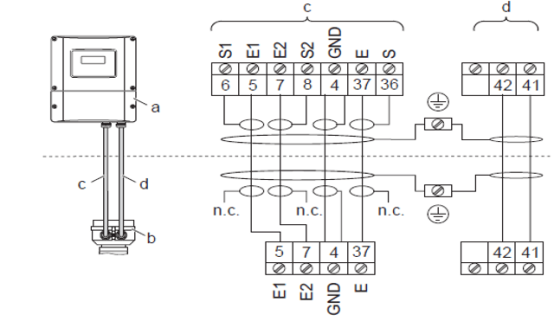

分体式传感器与变送器接线示意图
  • a. 墙装仪表外壳连接部分：变送器侧接线端子。
  • b. 传感器连接外壳盖：传感器侧接线端子。
  • c. 信号电缆：连接传感器和变送器。
  • d. 线圈电流电缆：为传感器线圈供电。
  • n.c. 不连接：电缆屏蔽层不连接。

电缆颜色与端子号对应关系如下：

颜色端子号
棕色5/6
白色7/8
绿色4-GND
黄色37/36

三、变送器的接线

变送器有铝壳、不锈钢壳和墙装仪表三种形式，接线方式类似。电缆内径最大为2.5 mm²。

1. 铝壳变送器接线

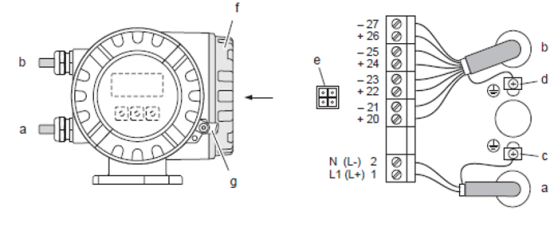

铝壳变送器接线图
  • a. 供电电缆：端子号1：AC交流L1，DC直流L+；端子号2：AC交流N，DC直流L-。
  • b. 信号电缆：端子号20-27。
  • c. 保护接地端子：连接保护地。
  • d. 信号电缆屏蔽的接地端子：连接电缆屏蔽层。
  • e. 服务接口：连接Fieldcheck、FieldCare等服务工具。
  • f. 接线腔表盖：接线后盖好。
  • g. 内角螺丝表盖锁扣：固定表盖。

2. 不锈钢壳变送器接线

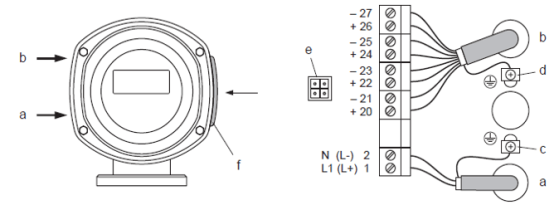

不锈钢壳变送器接线图
  • a. 供电电缆：端子号1：AC交流L1，DC直流L+；端子号2：AC交流N，DC直流L-。
  • b. 信号电缆：端子号20-27。
  • c. 保护接地端子：连接保护地。
  • d. 信号电缆屏蔽的接地端子：连接电缆屏蔽层。
  • e. 服务接口：连接Fieldcheck、FieldCare等服务工具。
  • f. 接线腔表盖：接线后盖好。

3. 墙装仪表接线

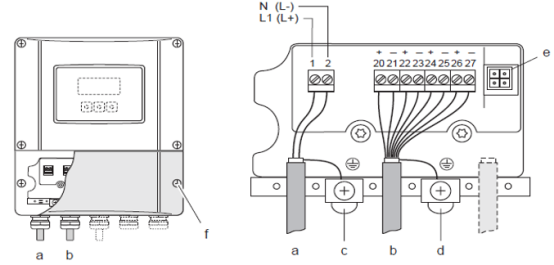

墙装仪表接线图
  • a. 供电电缆：端子号1：AC交流L1，DC直流L+；端子号2：AC交流N，DC直流L-。
  • b. 信号电缆：端子号20-27。
  • c. 保护接地端子：连接保护地。
  • d. 信号电缆屏蔽的接地端子：连接电缆屏蔽层。
  • e. 服务接口：连接Fieldcheck、FieldCare等服务工具。
  • f. 接线腔表盖：接线后盖好。

四、端子分配

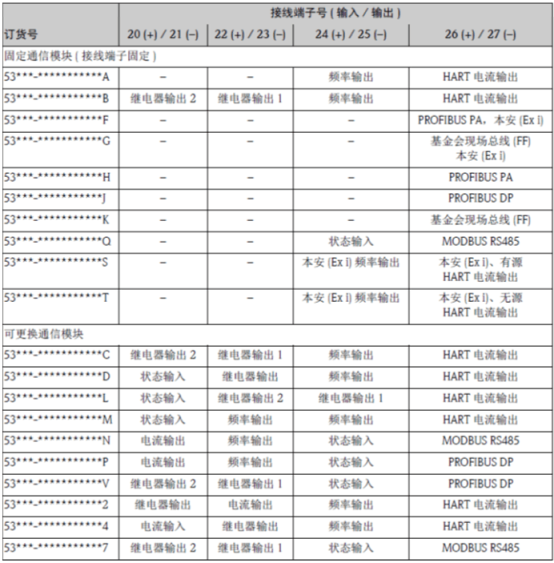

Promag 53端子分配图

Promag 53提供多种输出类型，端子分配如下：

1. 电流输出

  • 有源/无源输出可选，电气隔离，时间常数可选（0.01..100s），满量程值可调。
  • 温度系数典型值：0.005% o.r./°C（o.r. = 读数值的）。
  • 分辨率：0.5 μA。
  • 有源信号：0/4...20mA，RL < 700Ω（HART：RL ≥ 250Ω）。
  • 无源信号：4...20mA；工作电压Vs为18..30VDC，Ri ≥ 150Ω。

2. 脉冲/频率输出

  • 有源/无源输出可选，电气隔离（本安Exi型仅提供无源输出）。
  • 有源信号：24VDC，25 mA（20ms内，max.250mA），RL > 100Ω。
  • 无源信号：集电极开路，30V DC，250 mA。
  • 频率输出：截止频率2...10000 Hz（fmax = 12500 Hz），EEx-ia场合为2..5000Hz；开/关比1:1，最大脉冲宽度10 s。
  • 脉冲输出：脉冲值和脉冲极性可选，最大脉冲宽度可调（0.05..2000 ms）。

3. 状态输出（Promag 50，Promag 53）

  • 集电极开路，max. 30V DC / 250 mA，电气隔离。
  • 可设置为：故障信息、空管检测功能（EPD）、流向、限流值。

4. 继电器输出（Promag 53）

  • 常闭（NC或断开）或常开（NO或闭合）触点可选（缺省设置：继电器1为NO触点，继电器2为NC触点）。
  • max. 30V / 0.5A AC；60V / 0.1A DC，电气隔离。
  • 可设置为：故障信息、空管检测功能（EPD）、流向、限流值、批量控制触点。
