Promag 400修改Modbus参数概述
Promag 400 是 Endress+Hauser 推出的电磁流量计，支持 Modbus 通信协议。正确修改 Modbus 参数是确保设备与控制系统稳定通信的关键。本文将分步介绍参数修改流程，帮助工程技术人员和采购人员快速掌握配置方法。
修改Modbus参数前的准备工作
在修改参数前，需确保设备已正确接线并通电。同时，准备好 Modbus 主站设备（如 PLC 或上位机）及配置软件。确认通信地址、波特率等基础信息，避免参数冲突。
所需工具与材料
- Promag 400 流量计
- Modbus 主站设备（PLC/电脑）
- 配置软件（如 FieldCare、Modbus Poll）
- 通信线缆（RS485）
Promag 400 Modbus参数修改步骤
以下步骤以通过本地显示界面或调试软件修改为例，具体操作可能因固件版本略有差异。

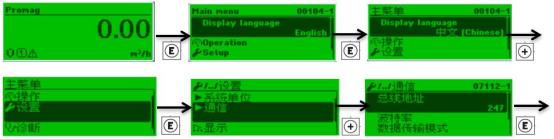

步骤一：进入通信设置菜单
- 在测量界面按“E”键进入主菜单。
- 使用方向键选择“设置” > “通信” > “Modbus”。
- 按“E”键确认进入 Modbus 参数列表。

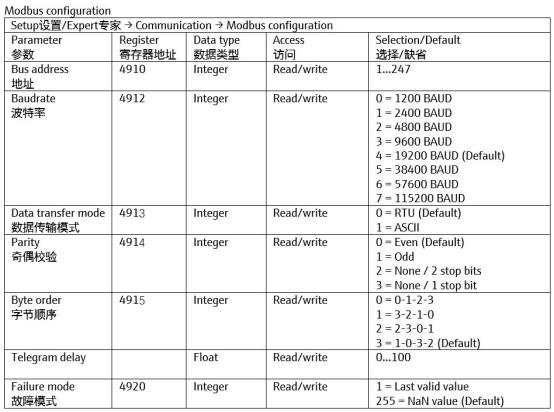

步骤二：修改关键Modbus参数
根据系统要求，逐一修改以下参数。修改后需保存并重启设备使参数生效。
| 参数名称 | 说明 | 典型值 |
|---|---|---|
| 从站地址 | Modbus 从站唯一标识 | 1~247 |
| 波特率 | 通信速率 | 9600/19200/38400 |
| 数据位 | 数据位数 | 8 |
| 停止位 | 停止位数 | 1/2 |
| 校验方式 | 奇偶校验 | None/Even/Odd |
步骤三：保存并重启
- 按“E”键保存修改。
- 返回主菜单，选择“重启设备”或断电重启。
- 等待设备初始化完成。
验证Modbus通信
参数修改后，需通过 Modbus 主站读取数据验证通信是否正常。可使用 Modbus Poll 等工具发送读取指令，检查响应数据是否正确。
常见问题与排查
- 通信失败：检查从站地址、波特率是否一致。
- 数据错误：确认校验方式与数据位设置。
- 无响应：检查接线极性及终端电阻。
总结

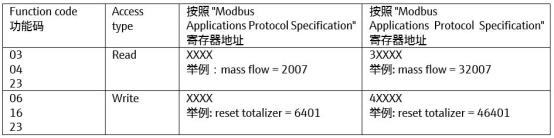

正确修改 Promag 400 的 Modbus 参数是保障系统通信的基础。遵循上述步骤，注意参数匹配与验证，可有效提升调试效率。如需更详细的寄存器映射，请参考官方手册。
