Promass 10 安装与接线概述
Promass 10 是科氏力质量流量计，正确安装与接线是保证测量精度和长期稳定运行的关键。本文提供分步指导，适用于工程技术人员与采购人员参考。
安装前请确认管道已泄压、清洁，并准备好所需工具与电缆。
[点击图片放大]

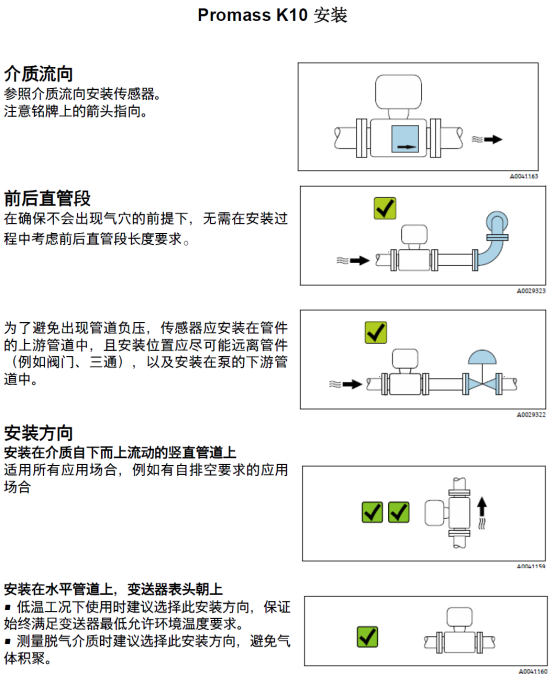

安装步骤
1. 安装位置选择
- 避免安装在管道最高点，防止气泡积聚。
- 避免安装在管道最低点，防止沉积物堆积。
- 确保传感器完全充满液体，推荐垂直安装，流向自下而上。
- 留出足够空间便于接线和维护。
2. 管道连接
- 确保管道与传感器口径匹配，避免应力传递。
- 使用合适的密封垫，均匀拧紧法兰螺栓。
- 对于小口径传感器，建议使用支撑架减少振动影响。

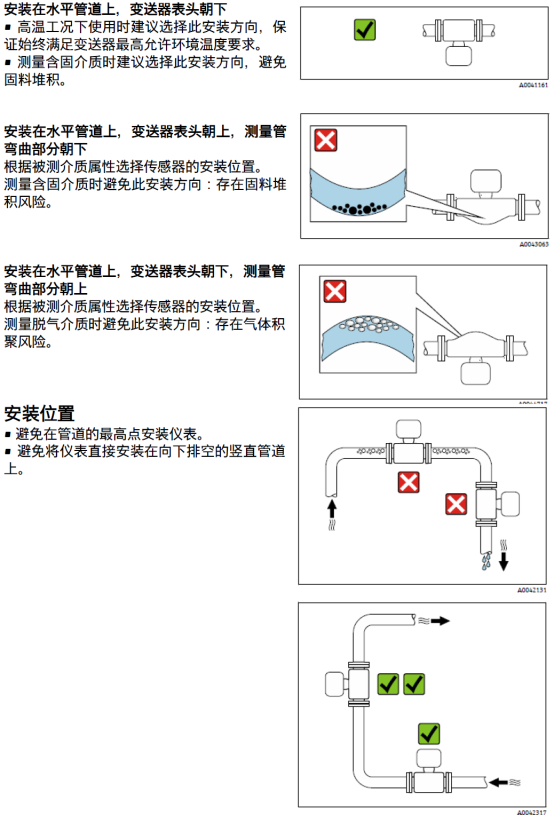

3. 安装方向与位置
根据测量介质和工艺条件，可选择水平或垂直安装。水平安装时，传感器应位于管道侧面，避免气泡或沉积物影响。
[点击图片放大]

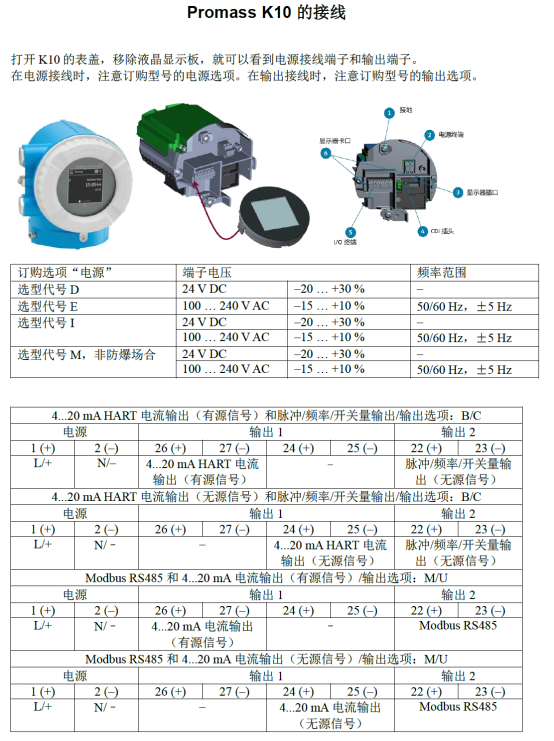

电气接线
1. 接线准备
- 确认电源电压与变送器铭牌一致。
- 使用符合规格的电缆，并确保电缆入口密封。
- 断开电源，确保安全操作。
2. 接线步骤
- 打开变送器外壳，找到接线端子。
- 根据接线图连接电源线、信号线和接地线。
- 确保端子拧紧，避免虚接。
- 恢复外壳并拧紧盖板。

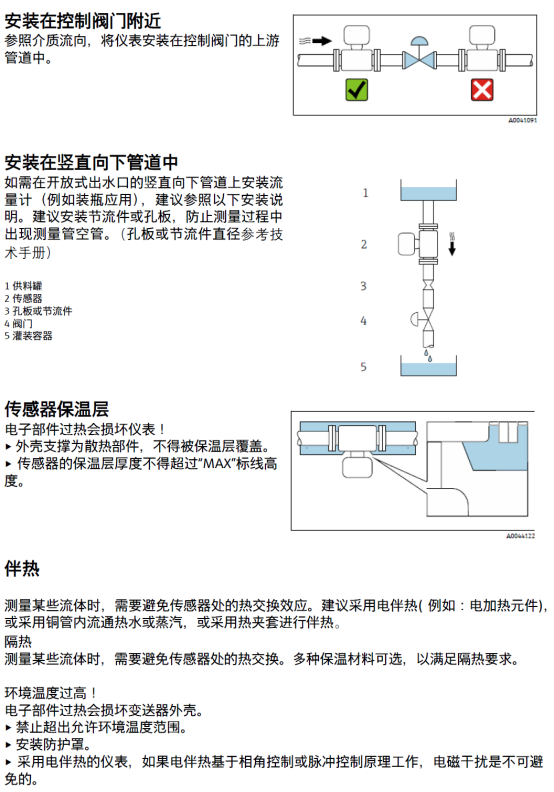

[点击图片放大]
3. 接线注意事项
- 信号线应使用屏蔽电缆，屏蔽层单端接地。
- 电源线与信号线分开敷设，避免干扰。
- 接地电阻应小于 10Ω，确保安全接地。
常见问题与参数参考
| 项目 | 参数/要求 |
|---|---|
| 电源电压 | 24 VDC 或 220 VAC（根据型号） |
| 信号输出 | 4-20 mA / HART / 脉冲 |
| 环境温度 | -40°C 至 +60°C |
| 防护等级 | IP67（标准） |
[点击图片放大]
总结
遵循以上安装与接线步骤，可确保 Promass 10 流量计准确测量并延长使用寿命。如有疑问，请参考产品手册或联系技术支持。
