Обзор быстрой настройки и пусконаладки T-mass 65
T-mass 65 — это тепловой массовый расходомер, выпускаемый компанией Endress+Hauser, который позволяет напрямую измерять массовый расход газа без дополнительной компенсации по температуре и давлению. Данная статья предназначена для инженерно-технических специалистов и сотрудников отдела закупок и описывает ключевые этапы его быстрой настройки и пусконаладки. Правильное выполнение пусконаладки позволяет значительно повысить точность измерений и долговременную стабильность.
Подготовка перед пусконаладкой
Проверка монтажа и подключения
- Убедитесь, что направление установки датчика совпадает со стрелкой направления потока, а прямые участки трубопровода соответствуют требованиям: 10D до и 5D после.
- Проверьте герметичность технологического соединения, чтобы избежать утечек, влияющих на измерение массового расхода.
- Сверьте напряжение питания и клеммы подключения, убедитесь в их соответствии данным на заводской табличке.
Подтверждение параметров
Перед пусконаладкой необходимо уточнить тип измеряемого газа, диаметр трубопровода, диапазон измерений и тип выходного сигнала. Эти параметры напрямую влияют на коэффициент калибровки и точность измерений.
Этапы быстрой настройки
Порядок действий

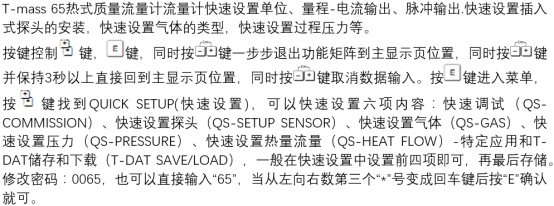

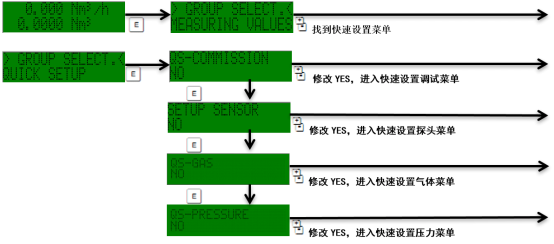

- После подачи питания войдите в меню локального дисплея и выберите мастер Quick Setup (быстрая настройка).
- Последовательно введите тип газа, диаметр трубопровода, верхний и нижний пределы диапазона измерений.
- Настройте выходной сигнал (4-20 мА / импульсный / частотный) и пороги сигнализации.
- Сохраните параметры и выйдите, убедитесь в стабильности отображаемого значения.
Справочные значения ключевых параметров
| Параметр | Типовая настройка | Описание |
|---|---|---|
| Тип газа | Воздух / азот / природный газ и т. д. | Влияет на калибровочную кривую |
| Диапазонность | 100:1 | Обеспечивает точность при низком расходе |
| Выходной сигнал | 4-20 мА | Соответствует массовому расходу |
| Время демпфирования | 1-5 с | Подавление колебаний |

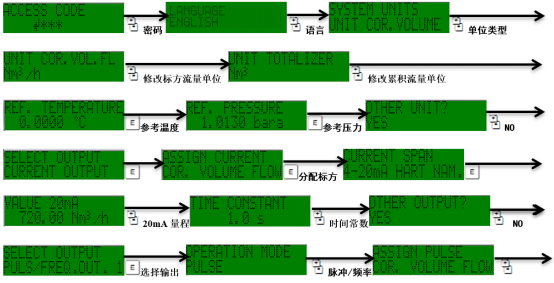

Калибровка нуля и проверка
Калибровку нуля следует выполнять при условии, что трубопровод полностью заполнен и поток отсутствует; это позволяет устранить влияние монтажных напряжений и температурного дрейфа. После калибровки подайте эталонный газ или сравните с рабочими условиями для проверки; отклонение должно находиться в допустимых пределах.
Типовые проблемы и их устранение
- Заниженные показания: проверьте недостаточную длину прямых участков или загрязнение датчика.
- Дрейф нуля: повторно выполните калибровку нуля, убедитесь в отсутствии утечек.
- Аномалия сигнала: проверьте подключение и конфигурацию выхода, исключите электромагнитные помехи.
После выполнения вышеуказанных действий T-mass 65 можно стабильно вводить в эксплуатацию. Рекомендуется регулярно проводить техническое обслуживание и фиксировать параметры пусконаладки для последующего анализа и оптимизации.
