Руководство по подключению T-mass 65: шаги подключения и назначение клемм раздельного массового расходомера
T-mass 65 — это термический массовый расходомер от Endress+Hauser, широко применяемый для измерения расхода газов. Правильное подключение является ключом к обеспечению точности измерений и безопасности оборудования. В данной статье на основе официальных материалов систематизирован процесс подключения и назначение клемм T-mass 65, что поможет инженерно-техническим работникам и специалистам по закупкам быстро освоить основные моменты.

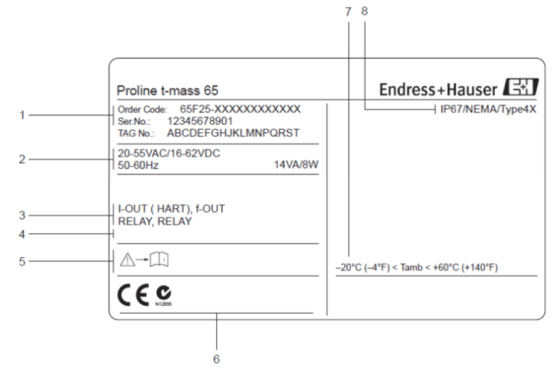

I. Проверка заводской таблички
Перед подключением обязательно проверьте информацию на заводской табличке устройства, чтобы убедиться, что питание и тип выходного сигнала соответствуют требованиям на месте. Табличка обычно расположена на боковой стороне корпуса преобразователя.
1. Номер заказа / серийный номер
- Номер заказа: уникальный идентификатор конфигурации устройства, используется для заказа запчастей и технической поддержки.
- Серийный номер: используется для отслеживания производственной партии и гарантийной информации.
2. Питание / частота, потребляемая мощность
- Обратите внимание на различие питания 220VAC или 24VDC.
- Убедитесь в соответствии частоты питания (50/60 Гц) и потребляемой мощности, чтобы мощность источника питания была достаточной.
3. Конфигурация входов/выходов
- I-OUT (HART): токовый выход с поддержкой связи HART.
- f-OUT: частотный выход.
- RELAY: релейный выход.
4. Конструкция и документация
На заводской табличке указаны версия конструкции и сопроводительные документы; пожалуйста, обратитесь к соответствующему руководству в соответствии с фактической конфигурацией.
5. Дополнительная информация о версии устройства
Включает сертификаты и разрешения, такие как взрывозащита, сертификат CE и т.д., для обеспечения соответствия требованиям безопасности на месте.
6. Допустимый диапазон температуры окружающей среды
Убедитесь, что температура окружающей среды находится в допустимых пределах, чтобы избежать погрешности измерений или повреждения устройства.
7. Степень защиты
Обычно степень защиты IP66/IP67, обеспечивающая适应ность к условиям на месте.

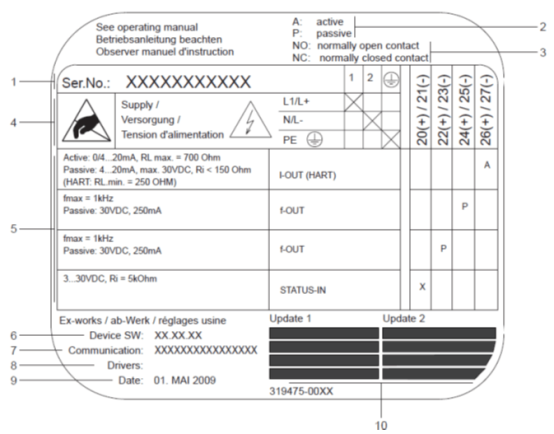

II. Заводская табличка в клеммном отсеке
Внутри клеммного отсека также имеется заводская табличка, содержащая ключевую информацию о назначении клемм и конфигурации выходов.
1. Серийный номер
Совпадает с внешней табличкой, используется для идентификации устройства.
2. Конфигурация токового выхода
- A: активный выход.
- P: пассивный выход.
3. Конфигурация реле
- NO: нормально разомкнутое реле.
- NC: нормально замкнутое реле.
4. Назначение клемм
- Клемма 1: AC L1, DC L+.
- Клемма 2: AC N, DC L-.
5. Конфигурация клемм 20-27
Эти клеммы используются для входных/выходных сигналов, конкретные функции зависят от конфигурации устройства.
6. Версия программного обеспечения
Текущая версия ПО установленного устройства для проверки совместимости.
7. Тип связи
Например, HART, PROFIBUS PA и т.д., для обеспечения совместимости с системой управления.
8. Информация о ПО токовой связи
Например: Dev.01 / DD 01 for HART, для сопоставления файлов описания устройства.
9. Дата изготовления
Запись даты производства для оценки гарантии и срока службы.
10. Дата обновления
Дата обновления пунктов 6-9, отражающая последние изменения конфигурации.

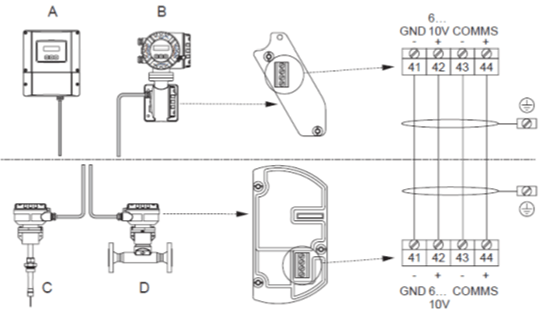

III. Подключение между датчиком и преобразователем раздельного массового расходомера
При раздельном монтаже датчик и преобразователь соединяются специальным кабелем. Различным способам монтажа соответствуют разные клеммные корпуса.
Способы монтажа
- A: подключение к корпусу прибора для настенного монтажа, для невзрывоопасных зон и зоны 2.
- B: корпус для зоны 1, подключение датчика к крышке корпуса.
- C: раздельный погружной датчик.
- D: раздельный фланцевый датчик.
Соответствие цветов и номеров клемм
| Номер клеммы | Цвет |
|---|---|
| 41 | Белый |
| 42 | Коричневый |
| 43 | Зелёный |
| 44 | Жёлтый |
IV. Подключение преобразователя
Преобразователи выпускаются в двух исполнениях: алюминиевый корпус и прибор для настенного монтажа. Способы подключения схожи, но конструкция корпуса различается.

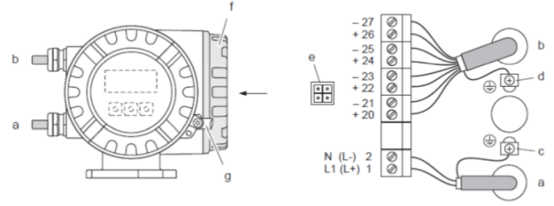

Подключение преобразователя в алюминиевом корпусе
Максимальное сечение кабеля 2,5 мм².
- a. Кабель питания: 85...260 В AC, 20...55 В AC, 16...62 В DC. Клемма 1: AC L1, DC L+; клемма 2: AC N, DC L-.
- b. Сигнальный кабель: клеммы 20-27.
- c. Клемма защитного заземления.
- d. Клемма заземления экрана сигнального кабеля.
- e. Сервисный интерфейс: подключение Fieldcheck, FieldCare.
- f. Крышка клеммного отсека.
- g. Фиксатор крышки с внутренним шестигранником.

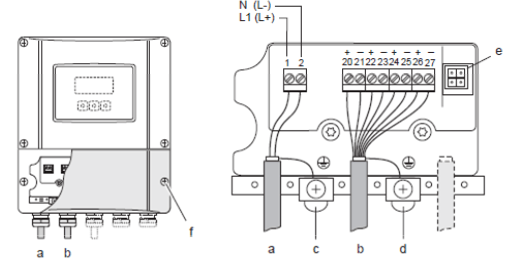

Подключение преобразователя для настенного монтажа
Максимальное сечение кабеля 2,5 мм².
- a. Кабель питания: 85...260 В AC, 20...55 В AC, 16...62 В DC. Клемма 1: AC L1, DC L+; клемма 2: AC N, DC L-.
- b. Сигнальный кабель: клеммы 20-27.
- c. Клемма защитного заземления.
- d. Клемма заземления экрана сигнального кабеля.
- e. Сервисный интерфейс: подключение Fieldcheck, FieldCare.
- f. Крышка клеммного отсека.

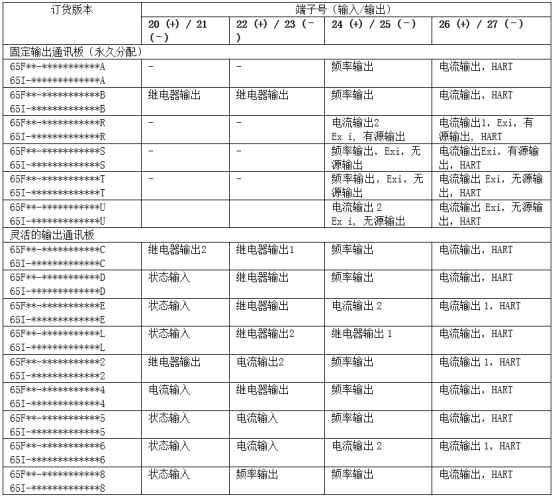

V. Назначение клемм
Назначение клемм определяет типы входных/выходных сигналов и электрические характеристики; конфигурация должна соответствовать конкретному применению.
Выходные сигналы
Токовый выход
- Активный/пассивный выход на выбор, электрическая изоляция.
- Постоянная времени на выбор (0,0...100 с), значение полной шкалы регулируется.
- Типовой температурный коэффициент: 0,005% от полной шкалы/°C, разрешение 0,5 мкА.
- Активный сигнал: 0/4...20 мА, RL < 700 Ом (HART: RL ≥ 250 Ом).
- Пассивный сигнал: 4...20 мА; напряжение питания Vs 18...30 В DC; Ri ≥ 150 Ом.
- Если токовый выход настроен как выход температуры, соблюдайте требования стандарта EN 60751.
Импульсный/частотный выход
- Активный/пассивный выход на выбор, электрическая изоляция.
- Активный сигнал: 24 В DC, 25 мА (в течение 20 мс, макс. 250 мА), RL > 100 Ом (сменный коммуникационный модуль I/O, назначение клемм).
- Пассивный сигнал: открытый коллектор, 30 В DC, 250 мА.
- Частотный выход: частота отсечки 2...1000 Гц (fmax=1250 Гц), коэффициент заполнения 1:1, макс. длительность импульса 2 с, постоянная времени на выбор (0,0...100 с).
- Импульсный выход: значение и полярность импульса на выбор, длительность импульса регулируется (0,05...2000 мс, заводская установка 20 мс).
Релейный выход
- Релейный выход: нормально замкнутый (NC) или нормально разомкнутый (NO) контакт на выбор (заводская установка: реле 1 — NO, реле 2 — NC).
- Макс. 30 В/0,5 А AC; 60 В/0,1 А DC, электрическая изоляция.
- Может быть настроен как: сигнал неисправности, предельное значение расхода.
Входные сигналы
Токовый вход
- Активный/пассивный вход на выбор, электрическая изоляция; разрешение 2 мкА.
- Активный сигнал: 4...20 мА, Ri ≤ 150 Ом, Uout = 24 В DC, защита от короткого замыкания.
- Пассивный сигнал: 0/4...20 мА, Ri ≤ 150 Ом, Umax = 30 В DC.
- Может быть настроен как: расходомер, газоанализатор.
Правильное подключение — основа стабильной работы T-mass 65. Обязательно руководствуйтесь заводской табличкой и маркировкой клеммного отсека, используя данное руководство для выполнения монтажа. При возникновении вопросов обращайтесь в службу технической поддержки Endress+Hauser.
