Обзор эмуляции токового выхода Prowirl 73
Prowirl 73 — это вихревой расходомер, выпускаемый компанией Endress+Hauser и широко применяемый для промышленного измерения расхода. Функция эмуляции токового выхода позволяет пользователю имитировать сигнал тока 4-20 мА без фактического наличия потока, что используется для проверки контуров и наладки систем. Для инженерно-технических специалистов и сотрудников отдела закупок эта функция является важным инструментом проверки интеграции системы и поиска неисправностей.
Назначение эмуляции токового выхода
Функция эмуляции токового выхода позволяет имитировать сигнал расхода, выдавая фиксированное значение тока для проверки реакции подключённых устройств (например, ПЛК, АСУ ТП). Она помогает:
- Проверить правильность подключения сигнального контура
- Протестировать линейность реакции системы на токовый сигнал
- Выявить помехи на месте эксплуатации или проблемы с подключением
- Выполнить наладку без реального потока среды
Порядок действий

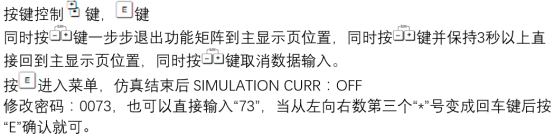

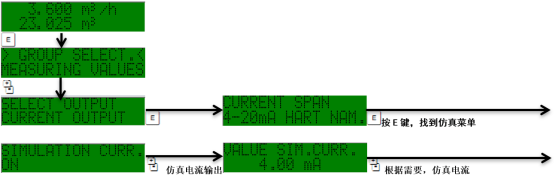

В приведённых ниже шагах на примере локального интерфейса описано, как включить эмуляцию токового выхода:
- Войдите в главное меню и выберите пункт «Диагностика/Сервис».
- Найдите подменю «Эмуляция» и выберите «Токовый выход».
- Установите режим эмуляции в положение «Вкл.».
- Введите целевое значение тока (в диапазоне 4-20 мА).
- После подтверждения токовый выход будет зафиксирован на этом значении.
- По завершении проверки установите режим эмуляции в положение «Выкл.» для возврата к нормальному измерению.
Меры предосторожности и параметры
При использовании эмуляции токового выхода необходимо учитывать следующее:
| Параметр | Описание |
|---|---|
| Диапазон тока | 4-20 мА (можно задать выход за пределы диапазона, но с осторожностью) |
| Точность | ±0,05 мА |
| Влияние | Во время эмуляции фактический сигнал расхода игнорируется |
| Восстановление | После отключения эмуляции автоматически восстанавливается нормальный выход |
Внимание: Эмуляция токового выхода предназначена только для тестирования. Ни в коем случае не включайте её надолго в процессе нормального производства, чтобы избежать ложных срабатываний системы управления.
Часто задаваемые вопросы
Эмуляция токового выхода не реагирует
- Проверьте, замкнут ли токовый контур
- Убедитесь, что режим эмуляции включён
- Проверьте питание и подключение
Большое отклонение значения тока
- Измерьте фактический выход с помощью высокоточного мультиметра
- Проверьте, находится ли нагрузка преобразователя в допустимых пределах
- При необходимости выполните калибровку тока
Следуя описанным выше шагам и рекомендациям, инженерно-технические специалисты смогут эффективно использовать функцию эмуляции токового выхода Prowirl 73 и повысить эффективность наладки.
