Обзор имитационного импульсного выхода Prowirl 73
Prowirl 73 — это вихревой расходомер, выпускаемый компанией Endress+Hauser, широко применяемый для измерения расхода пара, газов и жидкостей. Функция имитационного импульсного выхода позволяет без подключения реальной измеряемой среды выдавать импульсный сигнал с заданной частотой для проверки правильности подключения, поверки счётчиков и поиска неисправностей системы.
Эта функция ценна как для пусконаладки, так и для приёмочных испытаний при закупке: наладчики могут быстро убедиться в исправности импульсной цепи, а специалисты по закупкам и эксплуатации — оценить, соответствует ли выходная способность прибора требованиям вышестоящей системы.
Типовые сценарии применения имитационного импульсного выхода
Пусконаладка и приёмка
- Проверка правильности подключения клемм импульсного выхода к счётчику ПЛК/АСУ ТП
- Подтверждение соответствия веса импульса, верхнего предела частоты и диапазона вышестоящей системы
- Быстрый функциональный тест при заводской или полевой приёмке
Поиск неисправностей
- Различение проблем измерения датчика и проблем выходной цепи
- Поиск причин пропадания импульсов, погрешности счёта или помех сигнала
- Проверка всей сигнальной цепи при отсутствии реального расхода
Этапы настройки имитационного импульсного выхода
Путь в меню может немного отличаться в зависимости от версии прошивки; ниже приведён общий порядок действий, который рекомендуется выполнять с учётом руководства на конкретный прибор.

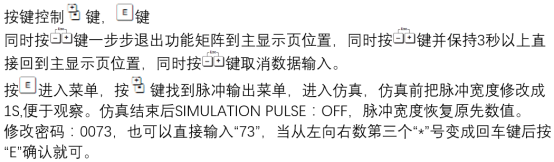

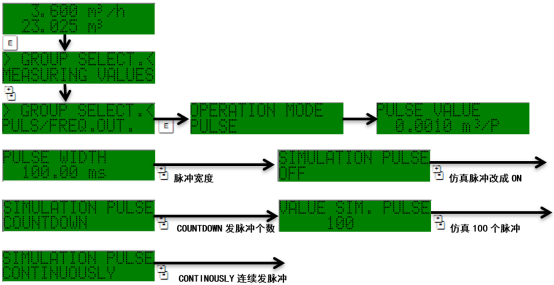

- Войдите в главное меню преобразователя и найдите подменю, связанное с выходом или имитацией.
- Выберите пункт имитационный импульсный выход и переключите его с «Выкл.» на «Вкл.».
- Задайте частоту имитации в соответствии с диапазоном вышестоящей системы; типовой диапазон — 0–1000 Гц, точное значение уточняйте по спецификации прибора.
- Проверьте параметры веса импульса и ширины импульса, чтобы счётчик корректно их распознавал.
- Сохраните настройки и выйдите из меню, наблюдая за изменением показаний счётчика вышестоящей системы при изменении частоты имитации.
- После завершения теста обязательно верните функцию имитации в положение «Выкл.», чтобы не повлиять на нормальное измерение.
Ключевые параметры и меры предосторожности
Справочные значения основных параметров
| Параметр | Описание | Типовой диапазон |
|---|---|---|
| Частота имитации | Заданное значение частоты выходных импульсов | 0–1000 Гц |
| Вес импульса | Объём или масса, соответствующие одному импульсу | Задаётся по диапазону |
| Ширина импульса | Длительность высокого уровня импульса | По требованиям счётчика |
| Тип выхода | Активный/пассивный, открытый коллектор и т.д. | По схеме подключения |
Меры предосторожности
- Во время имитации прибор не отражает реальный расход; функция предназначена только для тестирования и категорически запрещена к включению при штатном измерении.
- Частота имитации не должна превышать максимальную импульсную частоту, допустимую для вышестоящей системы и прибора.
- По завершении теста обязательно отключите имитацию и проверьте восстановление выходного сигнала при реальном расходе.
- При аномальном счёте в первую очередь проверьте ширину импульса, полярность подключения и экранирующее заземление.
Часто задаваемые вопросы
Имитация работает, но при реальном расходе импульсы отсутствуют?
Это означает, что выходная цепь в основном исправна, а проблема, скорее всего, связана с измерением датчика или условиями среды. Рекомендуется проверить полноту заполнения трубопровода, превышает ли скорость потока минимальный измеримый расход, а также соответствие настроек параметров реальной среде.
Счётчик вышестоящей системы считает больше или меньше?
Обычно это связано с несоответствием настройки веса импульса. Сверьте вес импульса прибора и калибровочный коэффициент на стороне ПЛК/АСУ ТП, чтобы убедиться в их согласованности.
Заключение
Имитационный импульсный выход Prowirl 73 — эффективный инструмент для пусконаладки, приёмки и поиска неисправностей. Освоение этапов его настройки и ключевых параметров позволяет значительно сократить время полевой наладки и повысить надёжность импульсной сигнальной цепи. После использования обязательно отключайте функцию имитации, чтобы обеспечить достоверность данных измерений.
