Обзор настройки диапазона токового выхода Prowirl 73
Prowirl 73 — это вихревой расходомер, выпускаемый Endress+Hauser, широко применяемый для измерения расхода в таких условиях, как перегретый пар. В реальных инженерных проектах необходимо передавать измеренное значение расхода через токовый выход 4-20 мА в систему DCS или PLC.
Правильная настройка диапазона токового выхода является ключевым шагом для обеспечения точного соответствия сигнала и фактического расхода. В этой статье описываются методы настройки диапазона и меры предосторожности в условиях перегретого пара.
Подготовка перед настройкой
Подтверждение параметров рабочего процесса
Перед настройкой диапазона необходимо подтвердить фактические параметры перегретого пара, включая температуру, давление и диапазон расхода. Эти параметры напрямую влияют на установленные значения верхнего и нижнего пределов диапазона.
- Подтвердите значения максимального и минимального расхода
- Убедитесь, что температура и давление пара находятся в допустимом диапазоне прибора
- Убедитесь, что тип выходного сигнала — 4-20 мА
Вход в меню настройки параметров

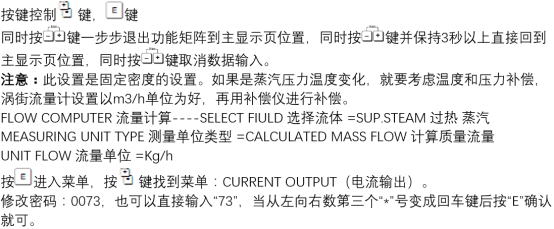

Войдите в меню настройки параметров Prowirl 73 через местную панель управления или программное обеспечение для настройки. Обычно требуется ввести соответствующий пароль доступа, чтобы изменить параметры, связанные с токовым выходом.
Шаги настройки диапазона токового выхода

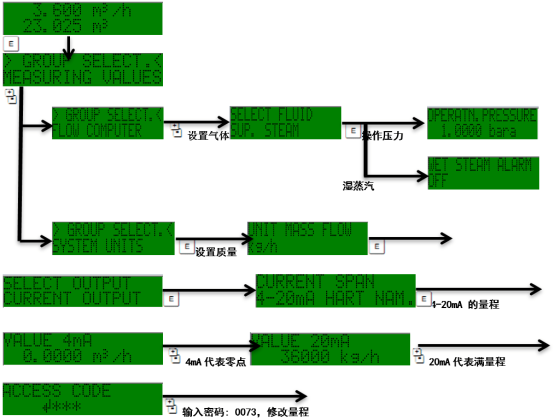

Порядок действий
- Войдите в пункт меню «Выход» или «Токовый выход»
- Выберите Токовый выход 1 или соответствующий выходной канал
- Установите значение, соответствующее 4 мА (нижний предел диапазона, обычно 0 или минимальный расход)
- Установите значение, соответствующее 20 мА (верхний предел диапазона, т.е. максимальный расход)
- Убедитесь, что единицы диапазона совпадают с инженерными единицами
- Сохраните настройки и вернитесь в главное меню
После завершения настройки рекомендуется проверить правильность соответствия значений тока и расхода с помощью функции аналогового выхода.
Сопоставление параметров диапазона
В таблице ниже приведено типичное соответствие между токовым выходом и значением расхода для справки при настройке:
| Выходной ток | Соответствующий расход | Примечание |
|---|---|---|
| 4 мА | Нижний предел диапазона | Обычно устанавливается 0 или минимальный измеряемый расход |
| 12 мА | Среднее значение диапазона | Примерно 50% от полной шкалы |
| 20 мА | Верхний предел диапазона | Соответствует максимальному расходу |
Меры предосторожности и часто возникающие вопросы
Ключевые моменты настройки
- Верхний предел диапазона должен быть немного больше фактического максимального расхода, чтобы избежать насыщения сигнала
- В условиях перегретого пара компенсация температуры и давления влияет на расчет фактического расхода
- После изменения диапазона необходимо заново подтвердить настройку отсечения малого расхода
- Убедитесь, что диапазон, принимаемый на стороне DCS, соответствует настройкам прибора
Диагностика типичных проблем
Если выходной ток не соответствует ожидаемому, проверьте, не был ли диапазон случайно изменен, правильно ли выполнено подключение, а также наличие аварийных состояний. При необходимости можно поточечно проверить с помощью функции имитационного выхода.
Для измерений перегретого пара рекомендуется регулярно сверять параметры температурно-давленческой компенсации, чтобы токовый выход отражал реальный массовый расход пара.
