Обзор настройки диапазона токового выхода Prowirl 73
Prowirl 73 — это вихревой расходомер, выпускаемый Endress+Hauser, широко применяемый для измерения расхода газов, таких как сжатый воздух. Настройка диапазона токового выхода (4-20 мА) является ключевым этапом пусконаладки на месте, напрямую влияющим на точность сбора сигнала.
В данной статье на примере сжатого воздуха подробно описано, как настроить диапазон токового выхода через локальное меню дисплея. Перед началом работы убедитесь, что устройство правильно установлено и подключено к питанию, а также имеется доступ к матрице параметров.

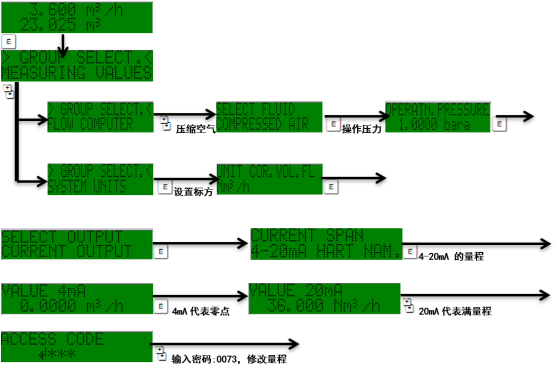

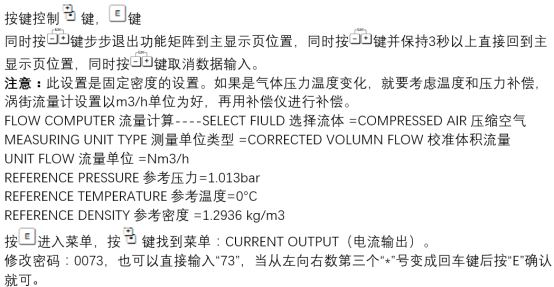

Подробное описание шагов настройки
1. Вход в меню настройки токового выхода
- На экране измерений нажмите клавишу E для входа в главное меню.
- С помощью клавиш + или - выберите меню «Setup» (Настройка) и подтвердите нажатием E.
- Выберите «Current output» (Токовый выход) и нажмите E для входа.
- Выберите «Current output 1» или «Current output 2» (в зависимости от подключения) и подтвердите нажатием E.
2. Установка значения расхода, соответствующего 4 мА
- В меню токового выхода выберите «4mA value» и нажмите E для входа.
- Введите значение расхода, соответствующее 4 мА (обычно 0), и подтвердите нажатием E.
- При необходимости изменить единицы измерения вернитесь в предыдущее меню и выберите «Unit» для настройки.
3. Установка значения расхода, соответствующего 20 мА
- Выберите «20mA value» и нажмите E для входа.
- Введите значение расхода на верхнем пределе диапазона (например, максимальный расход сжатого воздуха) и подтвердите нажатием E.
- Проверьте правильность настройки диапазона, убедившись, что значение 20 мА больше значения 4 мА.
4. Сохранение и выход
- Нажмите клавишу E для сохранения настроек, после появления на экране «Save» подтвердите.
- Несколько раз нажмите клавишу E для возврата к экрану измерений.
- Проверьте, изменяется ли токовый выход при изменении расхода, при необходимости проверьте мультиметром.
Ключевые параметры и примечания
| Параметр | Описание | Типичное значение |
|---|---|---|
| 4mA value | Расход, соответствующий нижнему пределу токового выхода | 0 Нм³/ч |
| 20mA value | Расход, соответствующий верхнему пределу токового выхода | Зависит от условий эксплуатации |
| Единица измерения | Единица расхода | Нм³/ч, кг/ч и т.д. |
| Время демпфирования | Время отклика выхода | 1-5 секунд |
- Диапазонность: рекомендуется, чтобы фактический расход находился в пределах 10%~90% диапазона для обеспечения точности.
- Сжатый воздух: необходимо учитывать температурно-давленческую компенсацию; если компенсация не выполняется, следует задавать объёмный расход при рабочих условиях.
- Токовый выход: убедитесь, что сопротивление нагрузки находится в допустимых пределах (обычно ≤ 500 Ом).
- Сохранение: после изменений обязательно сохраните настройки, иначе они будут потеряны при отключении питания.
Частые проблемы и их устранение
- Токовый выход не изменяется: проверьте правильность подключения, не установлен ли диапазон в обратном порядке (4 мА > 20 мА).
- Большое отклонение выходного значения: убедитесь в правильности единиц расхода, параметров трубопровода и настроек компенсации.
- Невозможно войти в меню: проверьте, не включена ли защита от записи;可能需要 ввести пароль или обратиться к администратору.
Следуя вышеописанным шагам, можно эффективно выполнить настройку диапазона токового выхода сжатого воздуха Prowirl 73, обеспечив точную передачу сигнала расхода в систему управления.
