Многие пользователи после приобретения электромагнитного расходомера в процессе эксплуатации задаются вопросом: почему при отсутствии жидкости в трубопроводе расходомер всё равно показывает значения? На самом деле это совершенно нормальное явление, и оно напрямую связано с принципом измерения электромагнитного расходомера. Ниже мы расскажем о принципе работы электромагнитного расходомера.

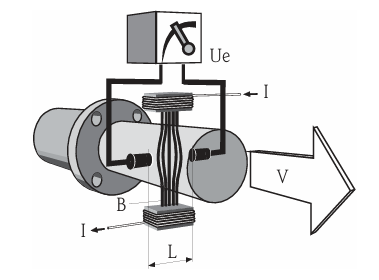

Согласно закону электромагнитной индукции Фарадея, при движении проводника в магнитном поле возникает индуцированное напряжение. В электромагнитном принципе измерения движущаяся среда эквивалентна движущемуся проводнику. Индуцированное напряжение пропорционально скорости потока среды и подаётся на усилитель через два измерительных электрода. Объёмный расход рассчитывается на основе площади поперечного сечения трубопровода. Переменный по полярности коммутируемый постоянный ток создаёт магнитное поле постоянного тока (DC). Измерение осуществляется посредством электромагнитного поля: когда жидкость в трубопроводе отсутствует, но магнитное поле продолжает действовать, показания сохраняются. Ниже приведена схема принципа работы.
Из-за особенностей принципа измерения этого невозможно избежать. При отсутствии жидкости в трубопроводе можно включить функцию обнаружения пустой трубы. После включения при отсутствии жидкости расходомер будет выдавать ток ошибки; если функция не включена, он будет выдавать значение расхода.

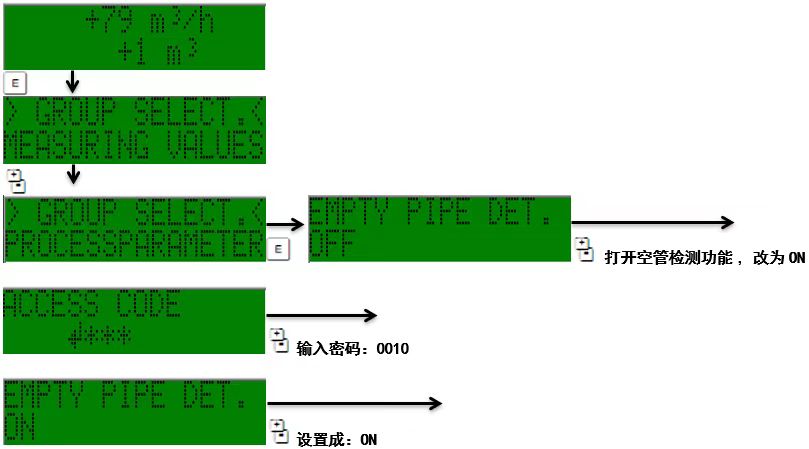

Для включения обнаружения пустой трубы сначала войдите в выбор группы, выберите измеряемое значение, затем выберите параметры процесса, включите функцию обнаружения пустой трубы, введите пароль доступа — пароль доступа равен 10, затем измените OFF на ON, и обнаружение пустой трубы будет включено. Как показано на рисунке.
Следует отметить, что при монтаже оборудования необходимо устанавливать его в соответствии с требованиями руководства.
Монтаж необходимо выполнять согласно требованиям руководства. Категорически запрещается устанавливать устройство в самой высокой точке трубопровода (где легко скапливается газ) и непосредственно над участком трубопровода с направлением слива вниз, чтобы предотвратить скопление газа или увеличение погрешности измерений из-за пузырьков; при монтаже на горизонтальном трубопроводе ось измерительных электродов должна оставаться горизонтальной, чтобы избежать кратковременной изоляции двух электродов из-за пузырьков.
Наклонные неполностью заполненные трубопроводы требуют установки дренажного отверстия, при этом датчик нельзя устанавливать в самой низкой точке наклонного трубопровода (для предотвращения накопления твёрдых частиц); рекомендуется устанавливать дренажный клапан. Функция обнаружения пустой трубы (EPD) позволяет обнаруживать пустую трубу / неполное заполнение, повышая безопасность, но нормально работает только на горизонтальных трубопроводах при направлении головки преобразователя вверх.
При монтаже на вертикальном трубопроводе с направлением вниз и высотой ≥5 м (16,4 фута) необходимо установить сифон или дренажный клапан на трубопроводе после датчика, чтобы предотвратить повреждение внутренней облицовки измерительной трубы из-за разрежения; вертикальный трубопровод является идеальным направлением монтажа для самодренирующихся трубопроводных систем и систем с функцией обнаружения пустой трубы.
При эксплуатации в условиях сильной вибрации необходимо усилить трубопроводную систему и датчик, чтобы избежать влияния вибрации на стабильность измерений.
Место установки датчика должно быть удалено от клапанов, тройников и колен трубопровода, необходимо обеспечить длину прямого участка до датчика ≥5×DN и после датчика ≥2×DN для обеспечения точности измерений.
При установке датчика на трубопроводе большого диаметра можно использовать переходные патрубки, соответствующие стандарту DIN EN 545 (сужающие патрубки с двойными фланцами), особенно при измерении потоков с чрезвычайно низкой скоростью — это позволяет увеличить скорость потока и повысить точность. Перед использованием необходимо рассчитать потери давления в системе, вызванные сужающими / расширяющими патрубками, согласно приведённым схемам.
