Resumen de la modificación de las unidades del sistema del caudalímetro T-mass 65
T-mass 65 es un caudalímetro másico térmico lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de gases. En la práctica de ingeniería, a menudo es necesario modificar las unidades del sistema del caudal instantáneo y del caudal acumulado según los requisitos del proceso.
Basado en la experiencia de operación en campo, este artículo presenta los pasos específicos para modificar las unidades a través de la unidad de visualización local, y es adecuado como referencia para personal técnico de ingeniería y personal de compras.
Preparación previa a la operación y precauciones
Requisitos indispensables
- Asegurarse de que el caudalímetro esté en modo de medición o pueda entrar en modo de configuración.
- Obtener permisos de operación (si se requiere contraseña, preparar la contraseña del nivel correspondiente).
- Registrar la configuración actual de unidades para poder restaurarla o compararla.
Advertencias de seguridad
- La modificación de unidades puede afectar la visualización numérica del caudal acumulado; se recomienda operar en un momento no crítico para la producción.
- Si el caudalímetro está conectado al sistema de control, después de la modificación se debe actualizar sincrónicamente la configuración de unidades del sistema superior.

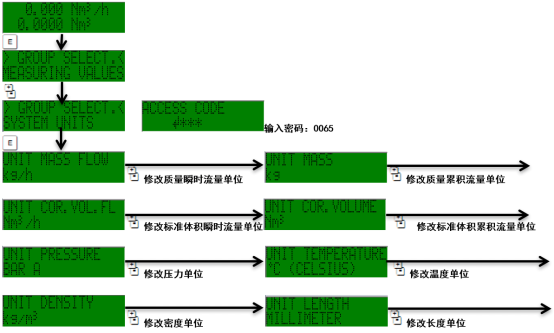

Pasos para modificar la unidad del caudal instantáneo
La unidad del caudal instantáneo suele ser kg/h, Nm³/h, etc. Los pasos de modificación son los siguientes:

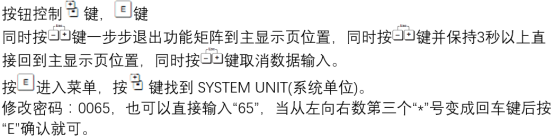

- Presionar la tecla E para entrar al menú principal.
- Usar las teclas + o - para seleccionar Setup (configuración).
- Presionar la tecla E para entrar y seleccionar System units (unidades del sistema).
- Seleccionar Mass flow unit (unidad de caudal másico) o Corrected volume flow unit (unidad de caudal volumétrico en condiciones normalizadas).
- Después de presionar la tecla E, usar las teclas + o - para seleccionar la unidad deseada.
- Presionar la tecla E para confirmar y la tecla Esc para volver al modo de medición.
Pasos para modificar la unidad del caudal acumulado
La unidad del caudal acumulado suele ser kg, Nm³, etc. La ruta de modificación es similar a la del caudal instantáneo:
- Entrar en Setup → System units.
- Seleccionar Totalizer unit (unidad del caudal acumulado).
- Después de presionar la tecla E, usar las teclas + o - para seleccionar la unidad deseada.
- Presionar la tecla E para confirmar y la tecla Esc para volver.
Nota: Después de modificar la unidad del caudal acumulado, el valor acumulado no se convierte automáticamente, solo cambia la unidad de visualización. Si se desea conservar el valor acumulado original, registrarlo o restablecerlo primero.
Comparación de unidades comunes y sugerencias de selección
| Tipo de medición | Unidades comunes | Escenario de aplicación |
|---|---|---|
| Caudal másico instantáneo | kg/h, kg/min, kg/s | Medición general de caudal másico de gases |
| Caudal volumétrico instantáneo en condiciones normalizadas | Nm³/h, Nl/min | Liquidación comercial o control de proceso que requiere volumen en condiciones normalizadas |
| Caudal másico acumulado | kg, t | Medición por lotes o estadísticas de consumo de energía |
| Caudal volumétrico acumulado en condiciones normalizadas | Nm³, Nl | Medición del volumen total de gas |
Preguntas frecuentes y solución de problemas
No se pueden modificar las unidades
- Verificar si está en estado de protección contra escritura; se debe introducir la contraseña correcta.
- Confirmar que el bloqueo por hardware no esté activado.
Visualización anómala después de la modificación
- Confirmar que el rango de medición coincida con la unidad; si es necesario, reconfigurar el rango.
- Verificar si el coeficiente del sensor ha sido modificado por error.
Si el problema persiste, se recomienda restaurar la configuración de fábrica o contactar con el soporte técnico del fabricante.
Conclusión
A través de los pasos anteriores, se puede completar rápidamente la modificación de las unidades del sistema del caudal instantáneo y del caudal acumulado del T-mass 65. Durante la operación, prestar atención a los permisos y a la coincidencia del rango de medición para garantizar que los datos de medición sean precisos y fiables.
