Resumen de la configuración de la interfaz de usuario del T-mass 65
T-mass 65 es un caudalímetro másico térmico utilizado para la medición de caudal de gas, cuya interfaz de usuario desempeña funciones centrales como la visualización de parámetros, la modificación de la configuración y la puesta en marcha en campo. Dominar la lógica de configuración de la interfaz puede reducir significativamente el tiempo de puesta en servicio y disminuir los errores de operación.
Este artículo se centra en el módulo de visualización, la operación de teclas y la estructura de menús, y está dirigido a ingenieros técnicos y como referencia para la selección de compras.
Composición de la interfaz y funciones de las teclas
Unidad de visualización y operación
La interfaz local del T-mass 65 generalmente consta de una pantalla LCD y teclas ópticas/mecánicas, y admite operación directa fuera de áreas peligrosas.
- Área de visualización: muestra el caudal instantáneo, el totalizador, las unidades y la información de estado.
- Teclas de operación: generalmente incluyen las teclas "+/-" y "E", utilizadas para cambiar de página, modificar valores y confirmar.
- Indicación de estado: mediante símbolos o códigos se señalan alarmas, fallos y necesidades de mantenimiento.

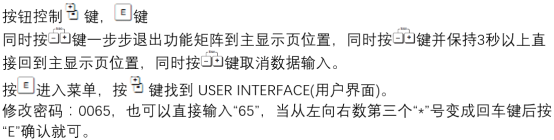

Lógica típica de operación de teclas
- Pulse la tecla "+" o "-" para cambiar entre grupos de funciones.
- Pulse la tecla "E" para entrar en el grupo de funciones seleccionado o confirmar el valor introducido.
- Pulse simultáneamente una combinación de teclas para volver al menú anterior o salir del estado de edición.

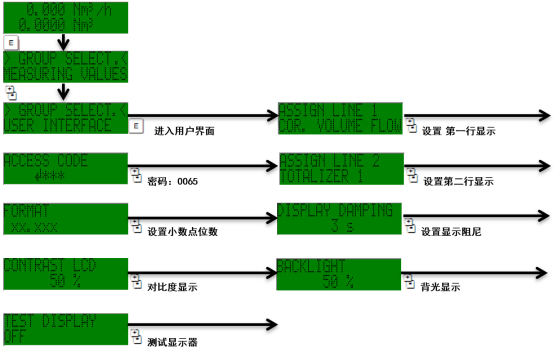

Estructura de menús y configuración de parámetros
Grupos de funciones principales
El menú normalmente se divide por funciones en grupos como visualización de valores medidos, configuración del sistema, parámetros de proceso e información de diagnóstico, lo que facilita la localización rápida.
| Grupo de funciones | Contenido principal | Uso típico |
|---|---|---|
| Valores medidos | Caudal, totalizador, unidades | Monitoreo diario |
| Configuración del sistema | Idioma, visualización, comunicación | Configuración en campo |
| Parámetros de proceso | Rango de medida, medio, calibración | Puesta en marcha y ajuste |
| Diagnóstico | Alarmas, autocomprobación, registro | Resolución de fallos |
Sugerencias para los pasos de configuración
- Confirme que el instrumento está en modo de medición y registre los parámetros actuales.
- Entre en la configuración del sistema y seleccione el idioma y las unidades de visualización.
- Configure el rango de medida y el tipo de medio según los requisitos del proceso.
- Tras guardar, vuelva a la interfaz de medición y verifique los valores mostrados.
Puesta en marcha y precauciones
Una vez completada la configuración, se debe realizar la verificación de cero y la comprobación de la visualización para garantizar que la lectura de caudal sea coherente con las condiciones reales de operación.
- Antes de modificar parámetros críticos, se recomienda registrar los valores originales para facilitar la restauración.
- Los parámetros relacionados con enclavamientos de seguridad deben ser confirmados por personal autorizado.
- Si aparece un código de alarma, consulte primero el menú de diagnóstico antes de ajustar parámetros.
El uso adecuado de la interfaz de usuario del T-mass 65 puede mejorar la fiabilidad de la medición de caudal de gas y la eficiencia de mantenimiento.
