Guía de configuración del rango de gas para la salida de corriente del Prowirl 72

Resumen de la configuración del rango de gas para la salida de corriente del Prowirl 72

Prowirl 72 es un caudalímetro de vórtice lanzado por Endress+Hauser, ampliamente utilizado en la medición de caudal de gases, vapor y líquidos. Su salida de corriente (4-20 mA) se puede configurar para corresponder a diferentes rangos de gas, con el fin de satisfacer las necesidades de los sistemas de control o registradores en campo.

Configurar correctamente el rango de gas de la salida de corriente es un paso clave para garantizar una transmisión precisa de la señal y evitar errores de medición causados por un rango no coincidente. Este artículo está dirigido a ingenieros técnicos y personal de compras, y proporciona instrucciones de operación claras.

Preparación antes de la configuración

Herramientas y materiales necesarios

• Manual de operación del Prowirl 72
• Comunicador HART o software de configuración como FieldCare
• Parámetros de las condiciones del gas en campo (caudal máximo, caudal mínimo, presión, temperatura)
• Multímetro (para verificar la salida de corriente)

Precauciones de seguridad

• Asegúrese de que el caudalímetro esté energizado y en modo de medición.
• Si opera en un área peligrosa, cumpla con las regulaciones de protección contra explosiones correspondientes.
• Antes de modificar el rango, se recomienda registrar los parámetros originales para poder restaurarlos.

Pasos para configurar el rango de gas de la salida de corriente

Los siguientes pasos se basan en el comunicador HART como ejemplo; las rutas para otras herramientas de configuración son similares.

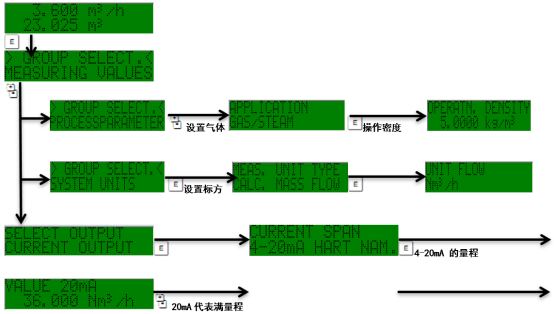

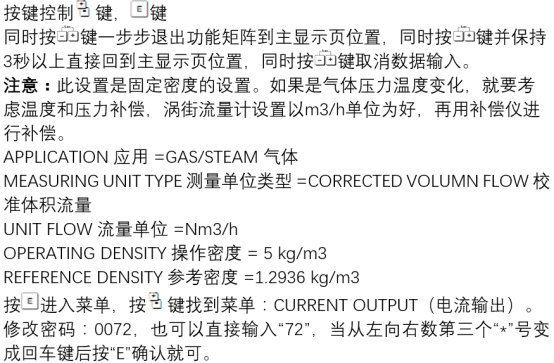

1. Acceder al menú principal: Conecte el comunicador e ingrese a "Device Setup" o "Online Configuration".



2. Seleccionar el canal de salida de corriente: En el menú de configuración, busque "Current Output" o "Analog Output" y seleccione el canal de salida correspondiente (generalmente el canal 1).

3. Configurar el límite inferior del rango (4 mA): Ingrese el valor de caudal de gas correspondiente a 4 mA, que generalmente es 0 o el caudal mínimo. Confirme la unidad (por ejemplo, Nm³/h, kg/h).

4. Configurar el límite superior del rango (20 mA): Ingrese el valor de caudal de gas correspondiente a 20 mA, es decir, el caudal máximo. Asegúrese de que este valor no exceda el límite superior del rango del sensor.

5. Guardar y salir: Después de confirmar que los parámetros son correctos, guarde la configuración y regrese a la interfaz de medición.



Ejemplo de parámetros de configuración del rango

La siguiente tabla muestra ejemplos de configuraciones comunes de rangos de gas para referencia:

Verificación y preguntas frecuentes

Verificación de la salida de corriente

• Use un multímetro en serie para medir la corriente y confirme que 4 mA y 20 mA correspondan correctamente al caudal.
• Si la desviación de la salida es grande, verifique si la configuración del rango coincide con el rango del sensor.

Preguntas frecuentes

• La salida siempre es 4 mA: posiblemente el caudal esté por debajo del límite inferior, o la configuración del rango sea incorrecta.
• La salida supera los 20 mA: el caudal excede el límite superior del rango, es necesario reconfigurar el valor del límite superior.
• No se puede modificar el rango: verifique si está en estado de protección contra escritura, o si se requiere ingresar una contraseña.

Resumen

Configurar correctamente el rango de gas de la salida de corriente del Prowirl 72 es la base para garantizar una transmisión precisa de la señal de caudal. Siguiendo los pasos anteriores y ajustando los parámetros según las condiciones reales de operación, se puede mejorar efectivamente la confiabilidad del sistema de medición.

Para obtener descripciones más detalladas de los parámetros, consulte el manual de operación oficial o comuníquese con el soporte técnico.
