Руководство по установке электромагнитного расходомера Promag 400

Правильная установка электромагнитного расходомера Promag 400 имеет решающее значение для точности измерений и срока службы оборудования. В данном руководстве рассмотрены ключевые аспекты: место установки, ориентация, прямые участки трубы, системное давление, вибрация и переходные патрубки, что поможет вам выполнить монтаж в соответствии с требованиями.

1. Место установки

Выбор подходящего места установки позволяет избежать погрешностей измерений и повреждения оборудования. Ниже рассмотрены отдельные случаи.

Вертикальный трубопровод с направлением потока вниз

При установке в вертикальном трубопроводе с направлением потока вниз (высота h ≥ 5 м) необходимо установить сифон или дренажный клапан ниже по потоку от датчика, чтобы предотвратить повреждение внутренней облицовки измерительной трубы из-за разрежения и избежать снижения точности системы в долгосрочной перспективе.

Схема установки в вертикальном трубопроводе с направлением потока вниз

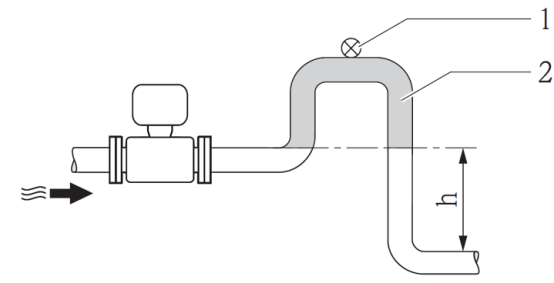

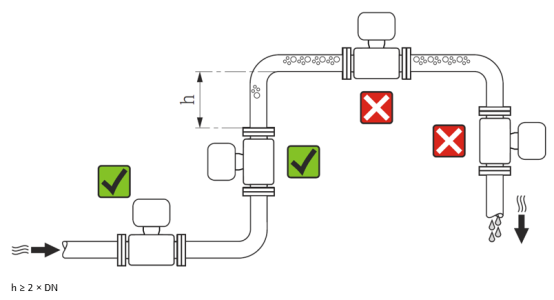

Установка в вертикальном трубопроводе с направлением потока вниз: 1 — дренажный клапан; 2 — сифон; h — длина вертикального трубопровода с направлением потока вниз.

Схема установки в вертикальном трубопроводе с направлением потока вниз

Неполное заполнение трубопровода

Для наклонного трубопровода с неполным заполнением необходимо предусмотреть дренажное отверстие. Функция обнаружения пустой трубы (EPD) позволяет обнаруживать пустую трубу или неполное заполнение, обеспечивая дополнительную защиту.

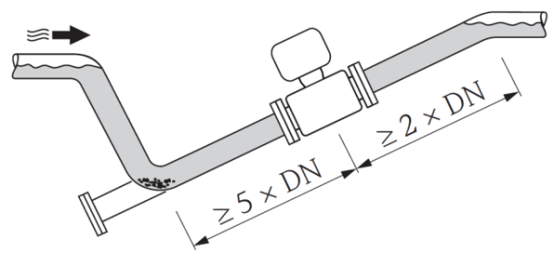

Схема установки при неполном заполнении трубопровода 1Схема установки при неполном заполнении трубопровода 2

2. Ориентация при установке

Устанавливайте датчик в соответствии с направлением стрелки на его заводской табличке, следя за тем, чтобы стрелка совпадала с направлением потока среды в трубопроводе. Оптимальное место установки должно предотвращать скопление газов и воздуха в измерительной трубе, а также осаждение твёрдых частиц.

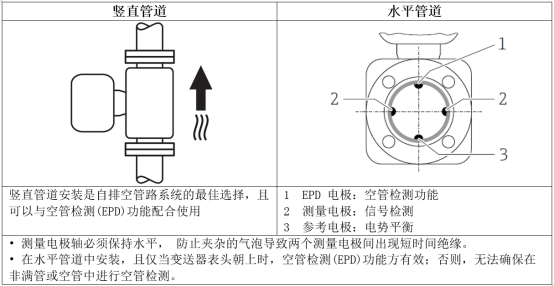

Схема ориентации при установке

3. Прямые участки трубы до и после расходомера

Для обеспечения точности измерений необходимо соблюдать следующие длины прямых участков трубы до и после расходомера:

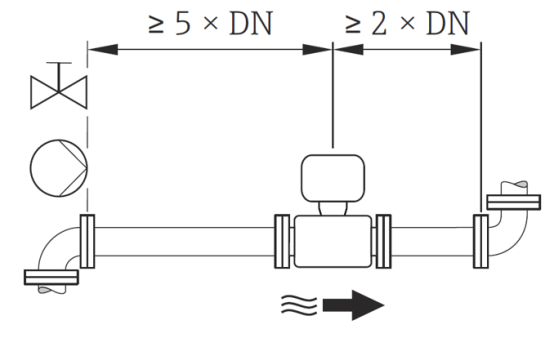

Схема требований к прямым участкам трубы до и после расходомера

4. Системное давление

Не устанавливайте датчик на входной стороне насоса, чтобы избежать повреждения внутренней облицовки измерительной трубы из-за разрежения. При использовании поршневых, диафрагменных или перистальтических насосов необходимо устанавливать гаситель пульсаций потока.

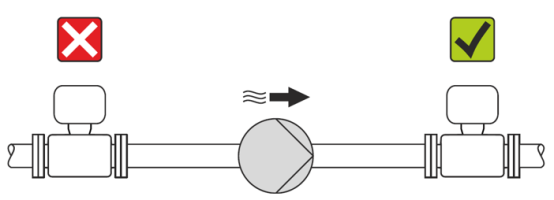

Схема установки с учётом системного давления

5. Вибрация

При эксплуатации в условиях сильной вибрации необходимо поддерживать и закреплять трубопровод и датчик. Меры по предотвращению вибрации оборудования (L > 10 м) показаны на рисунке ниже.

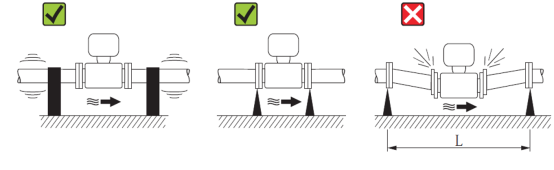

Схема установки в условиях вибрации

6. Переходные патрубки

Если требуется установить датчик в трубопроводе большого диаметра, можно использовать переходные патрубки, соответствующие стандарту DIN EN 545 (сужающие патрубки с двумя фланцами). При измерении очень медленного потока жидкости можно увеличить скорость потока и повысить точность измерений.

Для расчёта потерь давления в системе с использованием сужающих и расширяющих патрубков воспользуйтесь рисунком ниже:

  1. Рассчитайте отношение диаметров d/D.
  2. По скорости потока (на выходе сужающего патрубка) и отношению диаметров d/D определите величину потерь давления по рисунку ниже.

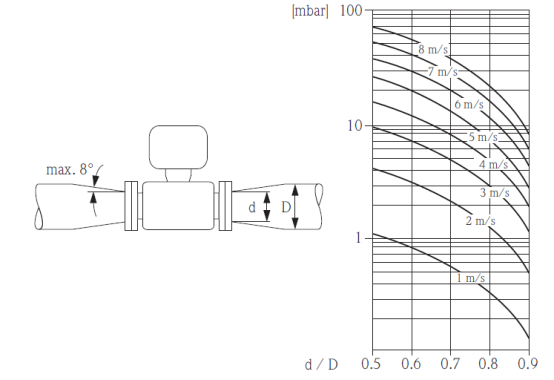

Схема расчёта потерь давления в переходных патрубках
