Меры предосторожности при установке радарного уровнемера FMR50
Правильная установка является основой для обеспечения точности измерений радарного уровнемера FMR50. Ниже рассматриваются три аспекта: место установки, способ монтажа и механическая регулировка.
Требования к месту установки и окружающей среде

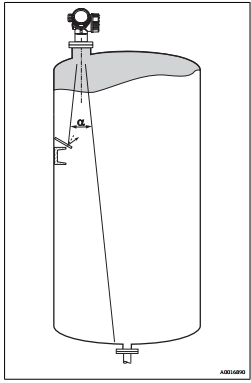

- Избегание препятствий в зоне луча: убедитесь, что в пределах диаграммы направленности (угол луча α: для антенны 40 мм — 23°, для 80 мм — 10°, для 100 мм — 8°) отсутствуют отражатели, нагревательные змеевики и другие препятствия.
- Особые требования для пластиковых емкостей: для неметаллических резервуаров (например, из стеклопластика) необходимо убедиться, что за пределами зоны луча нет металлических трубопроводов/лестниц, в противном случае установка запрещена.
Способ монтажа и конструкция

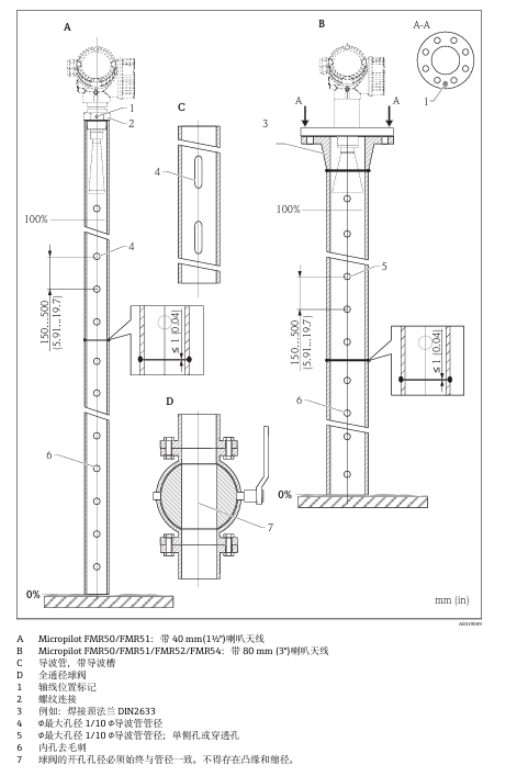

- Установка волновода:
- Диаметр трубы должен быть равномерным, внутренняя стенка гладкой (шероховатость поверхности ≤6,3 мкм), сварные швы должны быть точно совмещены.
- Угол волноводного паза должен составлять 180° (не 90°), зазор ≤1 мм.
- Установка байпасной трубы: диаметр трубы должен соответствовать диаметру антенны; в пределах ±20 см от места подключения к резервуару точность может снижаться.
- Резервуар с теплоизоляцией: толщина теплоизоляционного слоя не должна превышать высоту шейки устройства, чтобы избежать перегрева электронных компонентов (документ 6.6).
Механическая регулировка
- Поворот корпуса преобразователя: ослабьте винты с помощью гаечного ключа и поверните корпус (максимальный крутящий момент: пластик 1,5 Нм, металл 2,5 Нм) для удобства работы.
- Поворот дисплейного модуля: извлеките дисплейный модуль и поверните его на нужный угол (8×45°), следя за тем, чтобы кабель был уложен в зазор корпуса.
Меры предосторожности при подключении радарного уровнемера FMR50
Правильность подключения напрямую влияет на безопасность и стабильную работу прибора, поэтому необходимо строго соблюдать электротехнические нормы.
Нормы электробезопасности
- Требования к заземлению:
- Защитное заземление (PE) должно быть подключено к источнику питания, внешний заземляющий вывод должен быть соединен с заводской системой заземления.
- Внимание: запрещается отключать заземление до отключения питания.
- Взрывоопасные зоны: необходимо соблюдать «Руководство по безопасности» (XA), блок защиты от перенапряжения должен быть сертифицирован по DIN EN 60079-14.
Порядок подключения

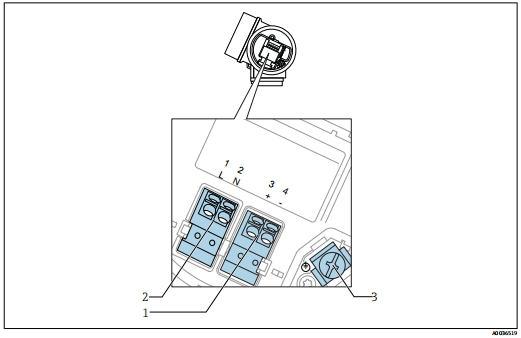

- Распределение клемм: FOUNDATION Fieldbus: клеммы 1-2 — питание, 3-4 — сигнал; экран должен быть подключен к специальной клемме заземления (документ 7.2.2).
- Спецификация кабеля: площадь поперечного сечения 0,5-2,5 мм² (20-14 AWG), в условиях высоких температур (≥60°C) требуется термостойкость (TU+20K).
- Открытие крышки клеммной коробки: поверните фиксирующую защелку против часовой стрелки шестигранным ключом, проверьте целостность уплотнительного кольца.
Разъемы и интерфейсы прибора

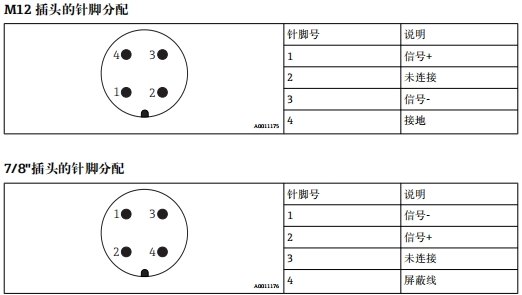

- Разъем M12/7/8°: распределение контактов должно строго соответствовать документации во избежание ошибок полярности.
Требования безопасности и сертификации
- Установка в опасных зонах: необходимо проверить взрывозащищенную сертификацию на заводской табличке (например, ATEX, IECEx) и строго соблюдать «Руководство по безопасности».
- Защита от перенапряжения: при измерении горючих жидкостей необходимо встроенное или внешнее устройство защиты от перенапряжения (например, HAW562/569), код выбора NA.
Ключевые проверки после установки
- Механическая целостность: убедитесь в затяжке фланца/резьбы (крутящий момент: резьбовое соединение 35 Нм), отсутствии повреждений уплотнительного кольца.
- Электрическая проверка: измерьте напряжение питания на соответствие заводской табличке (9-32 В пост. тока), сопротивление заземления ≤1 Ом.
- Функциональный тест: после включения проверьте работу дисплейного модуля, запишите референсную кривую для диагностики.
Важное замечание: перед началом работы обязательно ознакомьтесь с главой 2 «Основные правила безопасности» документа, касающейся квалификации персонала, требований взрывозащиты и других юридических положений. Следуя вышеуказанным структурированным пунктам, можно систематически избежать рисков при установке и подключении, обеспечив надежную работу FMR50.
