Указания по монтажу емкостного уровнемера FMI51

Правильный монтаж является обязательным условием обеспечения точности измерений и долговременной стабильности емкостного уровнемера FMI51. Ниже рассмотрены четыре аспекта: установка зонда, присоединение к процессу, регулировка корпуса и особые условия эксплуатации.

Требования к установке зонда

Выбор положения зонда напрямую влияет на надежность измерений, необходимо соблюдать следующие принципы:

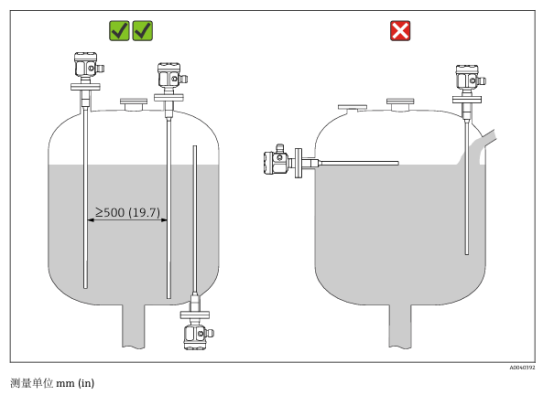

  • Запрещается устанавливать в зоне подачи продукта, чтобы избежать ударного воздействия среды на измерения.
  • Расстояние от зонда до стенки сосуда ≥50 мм, расстояние до днища сосуда ≥10 мм, чтобы избежать емкостных помех.
  • В резервуарах с мешалкой необходимо соблюдать безопасное расстояние от мешалки, чтобы предотвратить механические повреждения.
  • При наличии поперечных нагрузок необходимо использовать стержневой зонд с заземляющей трубкой (рис. 4.2.1).

Когда длина зонда >1 м, необходимо использовать опорные устройства:

  • Полностью изолированный зонд можно устанавливать на токопроводящие или непроводящие опоры; для частично изолированного зонда необходимо изолировать неизолированный конец.

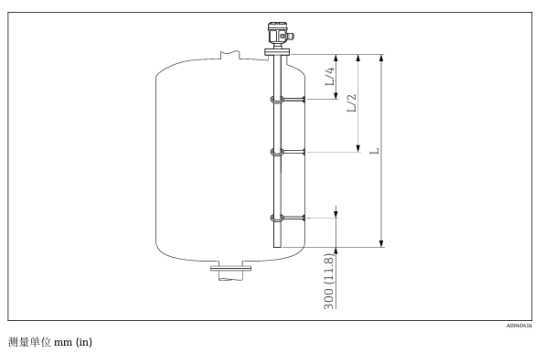

  • Расстояние между опорами: нижняя опора находится на расстоянии 300 мм от конца зонда, расстояние между промежуточными опорами L/2 (рис. 4.2.2).

Присоединение к процессу и герметизация

Присоединение к процессу должно обеспечивать надежную герметизацию и исключать помехи из-за изоляции. Основные требования для различных типов соединений:

  • Резьбовое соединение (G½/G¾/G1/G1½): использовать эластичное волокнистое уплотнительное кольцо (химически стойкое), момент затяжки контролировать согласно спецификации (например, G½ ≤80 Н·м). Для конической резьбы (NPT) необходимо использовать токопроводящий уплотнительный материал, чтобы избежать помех из-за изоляции.

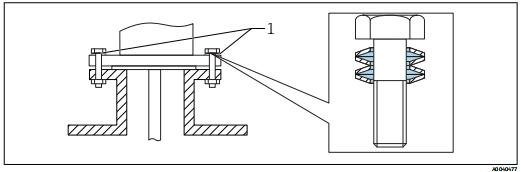

  • Фланцевое/хомутовое соединение: уплотнительное кольцо должно выдерживать температуру и давление процесса (для фланца с покрытием PTFE необходима пружинная шайба). Регулярно проверять затяжку винтов, рекомендуемый момент затяжки 60–100 Н·м.

Регулировка и герметизация корпуса

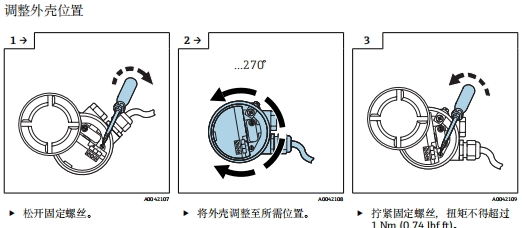

Корпус можно повернуть на 270° относительно положения кабельного ввода. При наружной установке кабель необходимо изогнуть вниз и закрепить стяжкой для защиты от воды.

Меры по герметизации:

  • Запрещается использовать смазки на основе минеральных масел для O-образных колец, чтобы не повредить уплотнение.
  • После монтажа необходимо убедиться, что защитный кожух и кабельный ввод полностью герметичны и соответствуют требованиям пылевлагозащиты.

Особые условия эксплуатации

Для непроводящих сред или раздельных корпусов необходимо принимать дополнительные меры:

  • Непроводящие среды (электропроводность <1 мкСм/см): необходимо использовать заземляющую трубку, минимальная длина зонда рассчитывается по формуле (см. раздел 4.4).

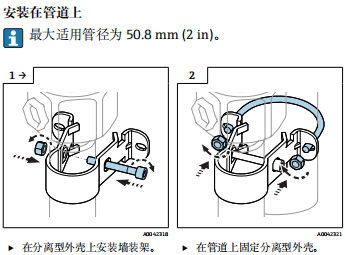

  • Раздельный корпус: длина кабеля между зондом и корпусом ≤6 м, при прокладке через стену необходимо изолировать от присоединения к процессу. При монтаже на настенный кронштейн необходимо предварительно разметить отверстия, используя его в качестве шаблона (рис. 4.5.2).

Указания по подключению емкостного уровнемера FMI51

Качество подключения напрямую влияет на стабильность сигнала и безопасность взрывозащиты. Ниже рассмотрены меры безопасности, выравнивание потенциалов и заземление, распределение клемм и требования взрывозащиты.

Меры безопасности

Перед подачей питания необходимо выполнить следующие проверки:

  • Напряжение питания должно соответствовать заводской табличке: для невзрывоопасной зоны 12–36 В пост. тока, для искробезопасной зоны 12–30 В пост. тока.
  • Перед работой необходимо отключить питание, во взрывоопасной зоне необходимо соблюдать «Руководство по безопасности» (документ XA).

Выравнивание потенциалов и заземление

Правильное выравнивание потенциалов и заземление являются ключом к помехоустойчивости:

  • Выравнивание потенциалов: экран кабеля со стороны датчика должен быть заземлен с одного конца (во взрывоопасных зонах). Клемма заземления корпуса (T13/F13 и т.д.) должна быть надежно подключена к заводской системе заземления (рис. 5.1.1).
  • Требования к кабелю: использовать экранированный приборный кабель (поперечное сечение 0,5–2,5 мм²). При выравнивании потенциалов экран можно заземлить с обоих концов для оптимизации помехоустойчивости (ЭМС соответствует NAMUR NE21).

Распределение клемм и подключение

Двухпроводное подключение и разъем M12:

  • Двухпроводное подключение: распределение клемм: коричневый провод (+), синий провод (–) (рис. 5.2.2). Для HART-связи требуется внешний резистор 250 Ом (если он не встроен в блок питания).
  • Разъем M12: подключение возможно без открытия крышки (рис. 5.1.4).

Особые требования для взрывоопасных зон

Во взрывоопасных зонах необходимо строго соблюдать следующие правила:

  • Выбор кабельного ввода: необходимо использовать указанный взрывозащищенный кабельный ввод (см. раздел 5.1).
  • Проверка после подключения: убедиться в правильном порядке клемм; кабельный ввод герметичен, защитный кожух корпуса полностью затянут; после включения мигание зеленого светодиода означает нормальную работу.

Связанные вопросы настройки и обслуживания

После завершения монтажа и подключения необходимо учитывать следующие связанные моменты при настройке и обслуживании:

  • Условия калибровки: при электропроводности среды <100 мкСм/см, расстоянии до стенки резервуара <250 мм или необходимости в пользовательском диапазоне необходимо выполнить повторную калибровку (раздел 7.3).
  • Тест функциональной безопасности (позиция 6): после запуска выходной сигнал 4–22 мА в виде пилообразного сигнала (около 40 секунд), необходимо согласовать с технологической стороной (7.2.8).
  • Предупреждение о ремонте: для взрывозащищенных приборов разрешается использовать только оригинальные запасные части, после ремонта необходимо передать калибровочные значения через модуль DAT (раздел 10.3).
